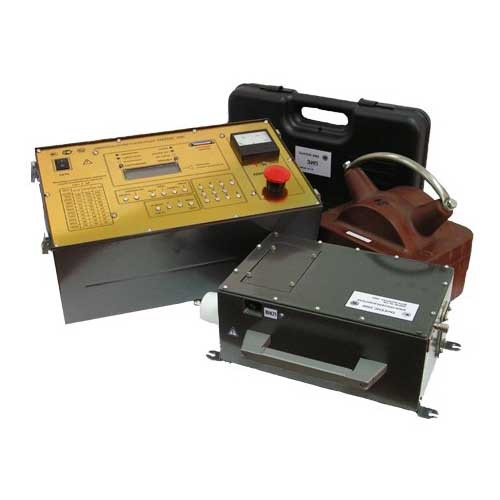

Тангенс-2000- измеритель параметров изоляции

Под заказ
Производитель: ОАО "НИИЭМП"
Гарантия: 12 мес.
Реестр РК: до 17.01.2019г.
Межповерочный интервал: 24 месяца
Цена по запросу

Назначение измерителя ТАНГЕНС-2000:

Измеритель Тангенс-2000 предназначен для измерения тангенса угла диэлектрических потерь (tgδ) и емкости высоковольтной изоляции (С) при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения в лабораторных условиях тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.

Измеритель Тангенс-2000 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4.

Измеритель Тангенс-2000 предназначен для эксплуатации в следующих рабочих условиях применения:

    температура окружающего воздуха, °С от минус 10 до 40;
    относительная влажность воздуха, % до 90 при 30 °С;
    атмосферное давление, кПа (мм рт. ст.) 84–106,7 (630–800);
    питание от сети переменного тока напряжением 220±22 В частотой 50±1 Гц;
    питание от встроенного источника постоянного тока напряжением от 8,0 до 14,0 В.

Технические характеристики измерителя ТАНГЕНС-2000:

Измеритель Тангенс-2000 обеспечивает в нормальных условиях применения виды измеряемых величин, диапазоны измерений в соответствии с данными, приведенными в таблице:

                                      tgδ                                                  Сх U исп, кВ
Пределы допускаемой основной погрешности Диапазон измерения Пределы допускаемой основной погрешности, пФ Диапазон измерения
±(2х10-4+0,01 tgδх) 1х10-5-1,00 ±(0,5+0,005Сх) 500 пФ -340 нФ 1
50 пФ-65 нФ 2,0-5,0
10 пФ - 34 нФ 5,0-10,0
где: Сх, tgδх - показания измерителя

Измеритель обеспечивает автоматическую генерацию испытательного синусоидального напряжения на контролируемом объекте заданной оператором величины (от 1 до 10 кВ действующего значения).

Пределы допускаемой погрешности установки заданного напряжения не превышают ± 2 %.

Измеритель позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

Измеритель в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.

Продолжительность работы блока преобразователя определяется энергоемкостью применяемых электрохимических батарей. При емкости батарей 1300 мА·час продолжительность работы составляет не менее 8 ч, что обеспечивает выполнение не менее 150 измерений.

Измеритель обеспечивает автоматическую фиксацию текущего времени и даты выполнения измерений (встроенные цифровые часы с функциями календаря).

Измеритель обеспечивает накопление и хранение не менее 600 результатов измерений, каждый из которых может включать в себя кроме полученных при измерении значений емкости, тангенса изоляции объекта, даты и времени измерения следующие введенные оператором сопутствующие параметры:

  • испытательное напряжение;
  • тип контролируемого объекта (условный цифровой код от 0 до 999);
  • заводской номер объекта (не более 7 цифр);
  • личный номер оператора (не более 3 цифр);
  • используемая схема измерения («прямая» или «перевернутая»);
  • номер контролируемой зоны изоляции объекта (число из 2 цифр);
  • температура объекта (число из 2 цифр в °С, только положительные значения).

Хранение результатов измерений при выключенном источнике питания обеспечивается в течение не менее 10000 час.

Измеритель обеспечивает вывод протокола накопленных результатов измерений на матричном принтере со стандартным интерфейсом Centronix.

Измеритель обеспечивает передачу накопленной информации в ЭВМ путем записи ее во внешнее запоминающее устройство, выполненное в виде картриджа РУКЮ.411522.002, и последующей переписи указанной информации из картриджа в компьютер.

Изображение цифр и знаков на дисплее различимо на расстоянии не менее 1 м при внешней освещенности от 10 до 1000 лк.

По способу защиты от поражения электрическим током измеритель относится к классу I (ГОСТ Р.МЭК 536-94), в котором защита от поражения электрическим током обеспечивается основной изоляцией и соединением открытых токопроводящих частей, доступных прикосновению, с защитным проводником стационарной проводки.

Сопротивление между любой доступной для прикосновения металлической деталью корпуса блока управления и зажимом « » не превышает 0,1 Ом.

Изоляция между цепью питания и зажимом « » выдерживает в нормальных условиях применения в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, действующее значение которого 1500 В.

Сопротивление изоляции между цепью питания 220 В и зажимом « » блока управления составляет не менее 20 МОм в нормальных условиях применения и не менее 5 МОм при относительной влажности воздуха не более 80 % при 40 °С.

Габаритные размеры и масса составных частей измерителя приведены в таблице:

Наименование составной части Кол-во, шт Габаритные размеры, мм Масса, кг
длина ширина высота
1. Блок управления 1 520 310 260 17
2. Блок преобразователя 1 440 270 160 7,5
3. Блок поверки 1 220 80 170 2
4. Трансформатор ОЛ-1/10 У3 1 270 210 280 20
5. Руководство по эксплуатации 1
6. Кабель питания БУ 1
7. Кабель вых. БУ 1
8. Кабель ВП 1
9. Кабель Сх 1
10. Кабель Э 1
11. Антенна 1
12. Аккумулятор 1,2 V,1300 mAh 8
Запасные части и принадлежности
1. Зарядное устройство для аккумуляторов 2
2. Диск с программным обеспечением 1
3. Картридж 1
4. Втулка переходная 1
5. Вставка плавкая ВП3Б-1-6,3 А 1
6. Вставка плавкая ВП3Б-1-10 А 1
7. Вставка плавкая ВП2Б-1-0,25 А 1
8. Изолирующая подставка 1 430 100 10 1,8
