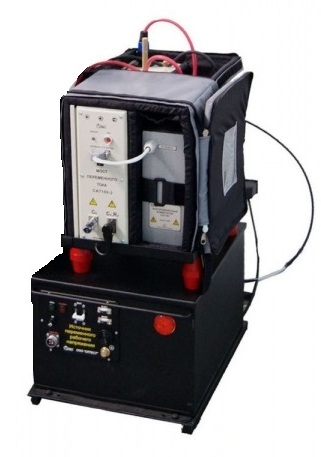

СА7100-2К — комплекс диагностический
Полная автоматизация процесса измерений способствует снижению влияния ошибок персонала на результаты контроля параметров изоляции. Автоматическая коммутация режимов измерений ”tgδ, C” « “R, Kа” и схем измерений “прямая” « ”инверсная” (“нормальная” « ”перевернутая”) дает возможность выполнять измерение tgδ, C, R и Kа используя одно подключение к объекту.
Эксплуатационные характеристики
Источник переменного рабочего напряжения (далее - ИПРН) обеспечивает преобразование сетевого напряжения 220 В 50 Гц в напряжение от 200 В до 10 кВ. Также ИПРН выполняет поворот фазы рабочего напряжения на 180° при реализации метода “двух отсчетов”.
Управление работой ИПРН осуществляется при помощи БУ Моста, что позволяет полностью автоматизировать процесс измерения тангенса угла потерь и емкости. Связь ИПРН и БУ осуществляется с помощью волоконно-оптического кабеля, таким образом обеспечивается полная электробезопасность персонала во время проведения измерений.
Блок-схема подключения передвижной установки на базе Моста СА7100-3 к объекту измерения
Мост с ИПРН и Коммутатором СА7161 может использоваться в двух вариантах:
- стационарно (в составе передвижной лаборатории);
- в виде передвижной установки.
В первом случае ИПРН закрепляется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтовыми соединениями. Блок измерительный Моста и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, изолированной относительно корпуса ИПРН (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Во втором случае ИПРН, Мост и Коммутатор СА7161 монтируются на тележку, используя те же элементы крепления, что и при стационарном варианте использования. Также на тележке закрепляются сумки укладочные для кабелей и БУ, что значительно упрощает транспортировку полного комплекта Моста. При работе передвижная установка размещается в огражденной зоне, а оператор с БУ располагается за ее пределами.
Технические характеристики
Диапазон регулирования переменного рабочего напряжения
- от 1 кВ до 10 кВ
Точность установки переменного рабочего напряжения
- 5%
Время установки переменного рабочего напряжения
- Не более 20 с
Максимальная выходная мощность
- 3 кВ·А
Нормальные условия применения
- Температура окружающего воздуха – от 15 до 25 °С;
- Относительная влажность воздуха – до 80% при температуре 25°С
Рабочие условия применения
- Температура окружающего воздуха – от минус 10 до плюс 40 °С;
- Относительная влажность воздуха – до 80% при температуре 25°С
Электропитание прибора
- От 198 до 242 В при частоте 5
Масса прибора
- ИПРН, не более 41 кг;
- Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более 87 кг
Габаритные размеры
- ИПРН, не более 450×280×380 мм;
- Передвижной установки, не более 500×1200×700 мм
Комплект поставки СА7100-2:
Технические характеристики комплекса диагностического СА7100-2К:
Параметр | Значение | ||
Диапазон регулирования переменного рабочего напряжения | от 1 кВ до 10 кВ | ||
Точность установки переменного рабочего напряжения | 5% | ||
Время установки переменного рабочего напряжения | не более 20 с | ||
Максимальная выходная мощность | 3 кВ·А | ||
Электропитание прибора | от 198 до 242 В при частоте 5 | ||
Масса: - ИПРН, не более - Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более |
41 кг 87 кг |
||
Габаритные размеры: - ИПРН, не более Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более |
450×280×380 мм 500×1200×700 мм |
||
Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха |
от +15 до +25 °С до 80% при температуре 25 °С |
||
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха |
от -10 до +40 °С до 80% при температуре 25 °С |
Комплект поставки СА7100-2К
№ | Наименование | Количество |
1 | Блок измерительный СА7100-2 | 1 |
2 | Блок управления (БУ) | 1 |
3 | Зарядное устройство | 1 |
4 | Многозначная коммутируемая мера емкости (МКМЕ) | 1 |
5 | Устройство тестирующее СА7135 | 1 |
6 | Коммутатор высоковольтный СА7161 | 1 |
7 | Резистор, 150 кОм | 1 |
8 | Резистор, 1,5 МОм | 1 |
9 | Кабель измерительный (КИ1) | 10м |
10 | Кабель измерительный (КИ2) | 1,5м |
11 | Кабель измерительный высоковольтный (КИ3) | 25м |
12 | Кабель высоковольтный (КВ1) | 25м |
13 | Кабель высоковольтный (КВ4) | 1 |
14 | Кабель высоковольтный (КВ5) | 1 |
15 | Кабель интерфейсный USB2AA/2 | 1 |
16 | Кабель интерфейсный последовательного порта (RS232) | 1 |
17 | Кабель волоконно-оптический ИПРН (ВОК1) | 0,5м |
18 | Кабель волоконно-оптический (ВОК2) | 3м |
19 | Кабель переходной (КП2) (разъем XLR-M – два зажима типа "крокодил") | 1 |
20 | Кабель переходной (КП4) (для подключения БУ) | 1 |
21 | Кабель питания сетевой 220 В 50 Гц | 1 |
22 | Кабель питания от бортовой сети 12 В | 1 |
23 | Кабель питания ИПРН | 1 |
24 | Перемычка | 1 |
25 | Переходник | 1 |
26 | Программное обеспечение Моста (диск инсталляционный) | 1 |
27 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
28 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
29 | Паспорт | 1 |
30 | Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 | 1 |
31 | Сумка укладочная для Блока измерительного и Коммутатора СА7161 | 1 |
32 | Сумка укладочная для БУ | 1 |
33 | Сумка укладочная для кабелей | 1 |
34 | Винт М8х16.36.019 ГОСТ 17475-80 | 2 |
35 | Болт М8х40.88.019 ГОСТ 7798-70 | 2 |
36 | Гайка М8.5.019 ГОСТ 5815-70 | 4 |
37 | Заглушка экранирующая | 1 |
38 | Стойка-удлинитель | 1 |
39 | Разъем кабельный типа XLR F | 4 |
40 | Разъем кабельный типа XLR M | 4 |
41 | Разъем кабельный типа SPEAKON NF4MC | 1 |
42 | Вставка плавкая ВПТ2-1А-250 В | 2 |
43 | Вставка плавкая ВПТ2-0,25 А-250 В | 2 |
44 | Вставка плавкая ZGTH-2A-500 B | 3 |
45 | Ключ корпусной | 1 |
46 | ИПРН - источник переменного рабочего напряжения | 1 |
