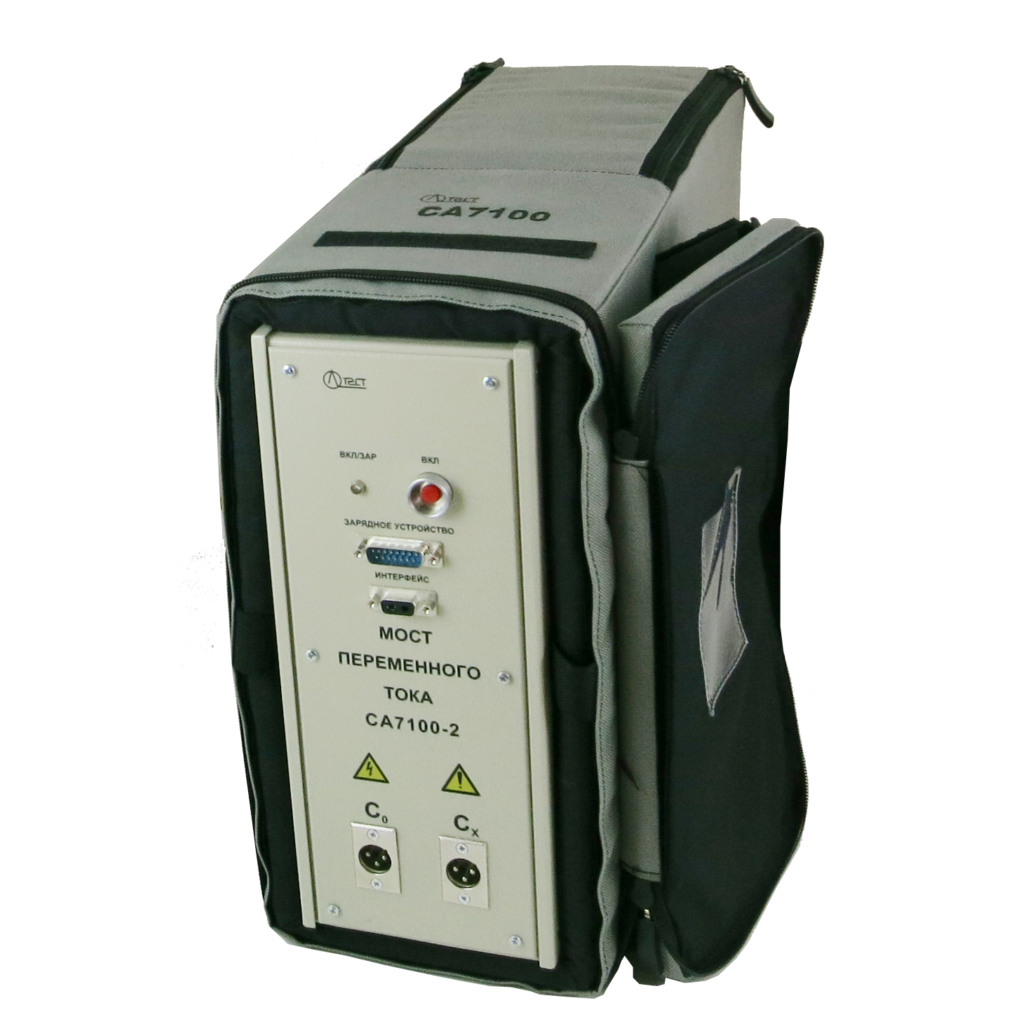

СА7100-2 — Мост переменного тока

Под заказ
Производитель: ОЛТЕСТ
Гарантия: 18 мес.
Реестр РК: до 24.02.2020г.
Межповерочный интервал: 24 месяца
Цена по запросу

Назначение моста СА7100-2

СА7100-2 является прибором для измерения диэлектрических характеристик высоковольтного оборудования. Измерение производится методом моста переменного тока с использованием эталонного конденсатора. Основными измеряемыми характеристиками являются: тангенс угла диэлектрических потерь, частота и напряжение переменного тока, приложенные к эталонному конденсатору и электрическая емкость объекта измерения по двухэлементной параллельной схеме замещения.

Область применения

Данный прибор применяется для контроля изоляции и параметров электротехнического оборудования, такого как:

  • Высоковольтные кабельные линии

  • Силовые трансформаторы

  • Турбогенераторы, гидрогенераторы

  • Электродвигатели

  • Конденсаторы

  • И прочее

Также может применяться при метрологической аттестации и поверке средств измерительной техники.

Особенности измерительных мостов СА7100

Измерительная схема моста расположена в моноблоке со встроенным эталонным конденсатором. Управление прибором осуществляется с помощью отдельного блока, подключенного через блок сопряжения к измерительному блоку, либо через ПК с соединением через блок сопряжения посредством портов USB или RS232. Прибор отличается высокой точностью и безопасностью измерения. Осуществление управления измерением на расстоянии через волоконно-оптический кабель устраняет вероятность поражения персонала электрическим током. Стандартный комплект поставки прибора включает в себя измерительный кабель с внешней изоляцией и длиной в 25 метров, который выдерживает напряжения до 10 кВ, из-за чего нет необходимости в дополнительной изоляции кабеля при измерении по инверсной схеме. Мост переменного тока может доукомплектован различными блоками для расширения измерительного диапазона, коммутации измерительных схем, повышения измерительного напряжения,

питания измерительной цепи посредством источника переменного рабочего напряжения и прочим. В составе такого измерительного комплекса прибор может быть использован не только стационарно, но и помещаться в передвижные лаборатории или в специальную тележку, для удобства транспортировки. Наличие архива измерений в энергонезависимой памяти блока управления позволяет проанализировать измеренные характеристики в специальном ПО после копирования их на компьютер. По своим характеристикам СА7100-2 соответствует лучшим мировым аналогам произведенным в Швейцарии, США и Германии.

Технические характеристики высоковольтных мостов переменного тока СА7100:



                                     Параметр                        Значение СА7100-2 СА7100-3
Измеряемые величины: емкость, тангенс угла потерь, напряжение и частота да да
сопротивление постоянному току при испытательном напряжении до 2,5 кВ нет да
Контроль изоляции объектов под рабочим напряжением при наличии Устройства согласования автоматизированного СА7140 или СА7141 да да
Автоматизация процесса измерения полная, включая выбор поддиапазона да да
Управление и отображение результатов измерения вариант 1: управление с помощью Блока управления (клавиатура 16 клавиш, двухстрочный ЖКИ);
вариант 2: управление с помощью персонального компьютера, подключенного через COM-порт (RS232) к Блоку управления
да да
Емкость и рабочее напряжение встроенного эталонного конденсатора 50 … 200 пФ, 10 кВ да да
Емкость внешнего эталонного конденсатора от 10 пФ до 10000 пФ да да
Сила тока через эталонный конденсатор от 10 мкА до 10 мА да да
Сила тока через объект измерения от 0 до 0,5 А да да
Диапазон частот рабочего напряжения от 48,7 Гц до 61,2 Гц да да
Диапазоны измерений:
  • емкости
от 0 до С0x1000 (4 поддиапазона);
где С0 - емкость эталонного конденсатора.
да да
  • тангенса угла потерь
от 0 до 1; да да
  • сопротивления
от 5x105 до 1010 Ом при испытательном напряжении 500 В;
от 106 до 5x1010 Ом при испытательном напряжении 1000 В;
от 1,5x106 до 1012 Ом при испытательном напряжении 2500 В
нет да
Пределы допускаемой относительной погрешности при измерении:
  • емкости

±5x10-2%;
при использовании внешнего эталонного конденсатора ±1x10-2%.
да да
  • тангенса угла потерь
±(1x10-4+0,01xtgδ) да да
  • рабочего напряжения
±1,5% да да
  • частоты
±0,1 Гц да да
  • сопротивления
±2,5% (при испытательном напряжении 2500 В погрешности нормированы для диапазона от 1,5x106 до 1011 Ом) нет да
Пределы дополнительной погрешности при измерении сопротивления при воздействии на измерительный вход моста "Сх, Rх" синусоидального тока промышленной частоты с действующим значением до 0,5 мА ±0,2% нет да
Измерение емкости и тангенса угла потерь в условиях электростатических помех на рабочей частоте автоматизированное подавление "токов влияния" путем смены фазы рабочего напряжения (метод двух отсчетов)
"Плавный" фазорегулятор не требуется!
да да
Возможность измерения параметров заземленных объектов ("перевернутая схема") предусмотрена для всех измеряемых параметров да да
Архивирование результатов измерений 1000 записей результатов измерений да да

Нормальные условия применения:

  • температура окружающего воздуха – от 15 до 25 °С;
  • относительная влажность воздуха – до 80% при температуре 25 °С.

Рабочие условия применения:

  • температура окружающего воздуха – от минус 10 до плюс 40 °С;
  • относительная влажность воздуха – до 80% при температуре 25 °С.

Электропитание:

  • блока измерительного – от встроенного аккумулятора;
  • блока управления – от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В.
                                                      Параметр                   Значение
    СА7100-2      СА7100-3
Время непрерывной работы Блока измерительного от полностью заряженного аккумулятора, не менее 50 часов 25 часов
Масса:
  • блока измерительного, не более
  • блока управления, не более

14 кг
0,55 кг

16 кг
0,55 кг
Габаритные размеры:
  • блока измерительного, не более
  • блока управления, не более

120 x 315 x 415 мм
135 x 27 x 153 мм

120 х 315 х 415 мм
135 x 27 x 153 мм

Метрологическое обеспечение:

Методика поверки, рассчитанная на применение стандартных средств измерения, которая может быть реализована в любом региональном метрологическом центре

Сертификация:

Сертифицированы в Украине, России, Беларуси и Казахстане и включены в реестры средств измерений, разрешенных к применению в этих странах

Консультации и обновление ПО:

Технические консультации пользователям в процессе эксплуатации Мостов предоставляются бесплатно;
программное обеспечение для работы Мостов под управлением персонального компьютера входит в комплект поставки, новые версии программного обеспечения поставляются бесплатно в течение всего срока службы приборов.

Комплект поставки СА7100-2

                                                                 Наименование          Количество
Блок измерительный СА7100-2                   1
Блок управления (БУ)                   1
Зарядное устройство                   1
Многозначная коммутируемая мера емкости (МКМЕ)                    1
Устройство тестирующее СА7135                   1
Датчик температуры                   1
Кабель измерительный (КИ1)                   1
Кабель измерительный (КИ2)                   1
Кабель измерительный высоковольтный (КИ3)                   1
Кабель интерфейсный USB2AA/2                   1
Кабель интерфейсный последовательного порта (RS232)                   1
Кабель волоконно-оптический (ВОК2)                   1
Кабель переходной (КП2) (разъем XLR-M – два зажима типа "крокодил")                   1
Кабель переходной (КП4) (для подключения БУ)                   1
Кабель питания сетевой 220 В 50 Гц                   1
Кабель питания от бортовой сети 12 В                   1
Перемычка                   1
Заглушка экранирующая                   1
Программное обеспечение Моста (диск инсталляционный)                   1
Эксплуатационная документация                   1
Комплект упаковочной тары                   1

Дополнительная комплектация СА7100-2

                                                              Наименование        Количество
 СА7140, устройство согласования                 1
 СА7140 с кабелями 2х100 м, устройство согласования с кабелями 2х100 м                 1
 СА7150, расширитель диапазона                 1
 СА7190, трансформатор                 1
 Тележка, для диагностического комплекса СА7100                 1
