Многоканальная система управления ТВО бетона РТМ-5

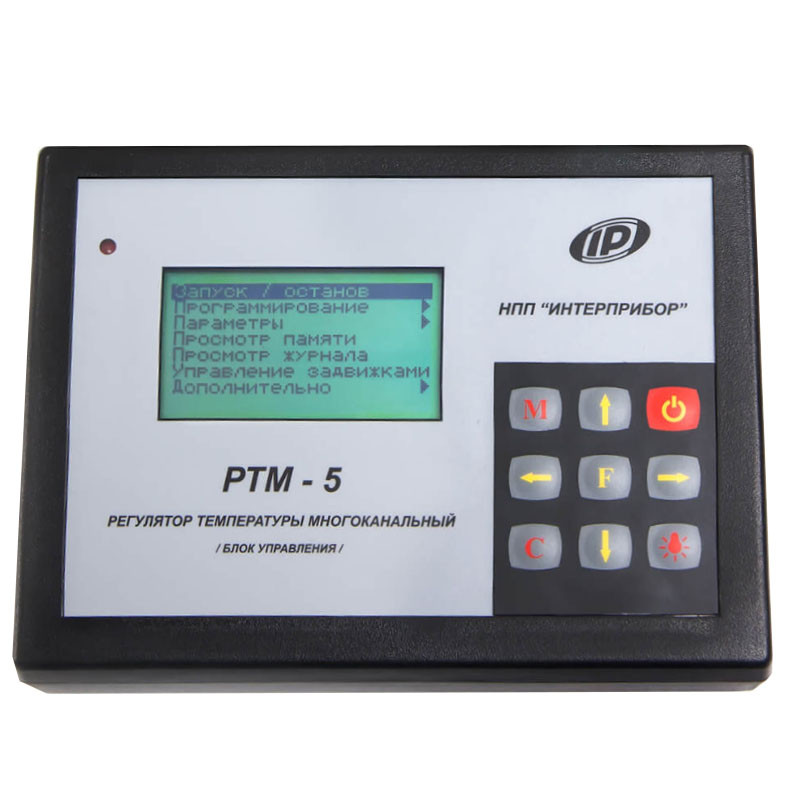

Прибор РТМ-5 предназначен для управления процессами тепловлажностной обработки (ТВО) железобетонных изделий в пропарочных камерах, термоформах, кассетах. Он обеспечивает полностью автоматическое управление процессами термообработки бетона 8 объектов по индивидуальным режимам. Прибор состоит из блока управления с термодатчиками, силового блока, блока связи с компьютером и компьютерной программы, позволяющей вести полный контроль и учёт технологического процесса, в том числе журнал прогрева бетона. Режимы термообработки бетона легко задаются пользователем индивидуально по каждому каналу в виде температурно-временных диаграмм, содержащих участки нагрева, стабилизации температуры и охлаждения. Информация на компьютер передаётся по двухпроводной линии связи или с помощью вспомогательного прибора ТЕРМОТРАНСФЕР. РТМ-5 может использоваться по другим назначениям, где требуется программное регулирование температуры по 8 каналам.

Назначение

- Программное автоматическое управление процессами тепловлажностной обработки (ТВО) железобетонных изделий на предприятиях стройиндустрии

- Автоматизация технологических установок циклического и непрерывного действия: ямные и туннельные пропарочных камер, термоформ, касетных установок и т.п.

- Тепловая обработка в паровоздушной среде (в т.ч. при работе с парогенераторами), в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона

Преимущества

- Полный комплекс средств для автоматизации процессов ТВО бетона

- Высокая помехоустойчивость и надежность управления

- Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке

- Защита от сетевых помех и от пропадания напряжения питания

- Автоматическая коррекция программы ТВО при дефиците тепловой энергии

- Дистанционный контроль и программирование режимов от ПК (новая опция)

- Цифровые термодатчики с встроенными репитерами для длинных линий связи

- Компактность, простота обслуживания и эксплуатации

- Силовые блоки на триаках для управления реверсивными электроприводами задвижек

- Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона

Основные функции

- Индивидуальное программирование режимов работы каждого из 8 каналов

- Память 16 режимов работы для быстрого программирования

- Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения

- Задание режимов работы в линейной и полиномиальной форме

- Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом

- Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой

- Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно

- Контроль и индикация состояния исполнительных органов и датчиков, сигнализация аварийных ситуаций

- Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя

- Выбор режимов работы блока управления посредством клавиатуры и системы меню

- Автоматическое ведение журнала термообработки (пропарки)

- Русский и английский язык меню и текстовых сообщений

Состав системы автоматического управления

1. Блок автоматического программного управления на 8 камер

2. Силовой блок управления исполнительными органами нагрева - 8 каналов

3. Силовой блок управления исполнительными органами охлаждения - 8 каналов

4. Цифровы датчики температуры - 3 вида исполнения

5. Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны*

6. Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция)*

7. Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)

8. Коммуникации для связи с компьютером*

9. Сервисная компьютерная программа

10. Блок связи с ПК по RS-485 для удаленного доступа и управления

* - комплектуются заказчиком самостоятельно

Сервисная компьютерная программа

- Считывание данных из РТМ-5

- Формирование отчетной документации (журнал пропарки)

- Оперативное формирование и редкатирование заданных температурно-временных диаграмм работы, включающих: нагрев, изотермическое выдерживание и охлаждение

- Формирование алгоритмов регулирования температуры

Функции прибора ТЕРМОТРАНСФЕР

- Считывание и хранение данных с 1...30 приборов РТМ-5

- Передача информации на ПК

Технические характеристики

Состав базового комплекта

- Блок автоматического управления

- Силовой блок (нагрев)

- Межблочный кабель - 1 шт.

- Аккумуляторы

- Сервисная программа на CD

- Блок связи с ПК по RS-485

- Руководство по эксплуатации

- Схемы подключения

Заказная комплектация

- Силовой блок (охлаждения)

- Прибор ТЕРМОТРАНСФЕР

- Цифровые термодатчики в конструктиве - 8 шт.

- Кабельная продукция

- Рекомендации по автоматизации ТВО бетона
