УПТВ-3-10 — установка поверочная трехфазная высоковольтная
Описание установки поверочной трехфазной высоковольтная УПТВ-3-10:
Установка УПТВ-3-10 выполнена в виде отдельных элементов (устройств), соединяемых между собой кабелями (силовыми, измерительными, управления и высоковольтными). Установка обеспечивает формирование напряжений трехфазной цепи переменного тока. Установка УПТВ-3-10 поставляется в двух исполнениях: класс точности 0,05 и класс точности 0,1.
Особенности установки поверочной трехфазной высоковольтная УПТВ-3-10:
- Поверка измерительных трансформаторов напряжения на месте эксплуатации;
- Поверка 3-х фазных ТН типа НАМИТ, НАМИ;
- Не требуются дополнительные приборы для контроля условий поверки.
Назначение установки поверочной трехфазной высоковольтная УПТВ-3-10:
- Для первичной и периодической поверки на местах эксплуатации трехфазных и однофазных заземляемых и незаземляемых измерительных трансформаторов напряжения промышленной частоты 50 Гц ( ТН ) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 6/√ 3 до 35 кВ при нагрузках , нормированных ГОСТ, и при реальных нагрузках на узле учета;
- Проверки правильности чередования фаз в трехфазных электрических сетях;
- Для измерения мощности нагрузки ТН.
Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.
Технические характеристики установки поверочной трехфазной высоковольтная УПТВ-3-10:
Параметр | УПТВ-3-10 кл.т. 0,05 | УПТВ-3-10 кл.т. 0,1 |
Номинальные значения напряжения, кВ | 6/√3; 6; 10/√3; 10 | |
Класс точности | 0,05 | 0,1 |
Диапазон измерения первичного напряжения при поверке ТН, кВ | От 2,8 до 12,0 | |
Диапазон вторичного напряжения при поверке ТН, В | От 46 до 120 | |
Пределы основных допускаемых погрешностей установки при поверке ТН: - по напряжению, f, % - угловая, Δu, мин |
где fT — предел допускаемой погрешности ПВЕ-10 по напряжению; |
|
Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН | Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3 Т1 | |
Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, % | 2 | |
Значение нестабильности напряжения на выходе установки, %, не более |
1 — за время не более 1 мин; 3 — за время более 1 мин |
|
Значение потребляемой мощности, ВА, не более | 2000 | |
Значение мощности нагрузки, ВА | 1000 (Суммарная по 3-м фазам) | |
Рабочая температура окружающего воздуха | От плюс 5 до плюс 35 °С | |
Рабочая относительная влажность | До 90 % при температуре плюс 30 °С | |
Рабочее атмосферное давление | 70–106,7 кПа (537–800 мм рт. ст.) | |
Рабочаее напряжение питающей сети | (380 ± 19) В с частотой (50 ± 0,5) Гц | |
Потребляемая мощность от сети питания | Не более 2 кВА | |
Среднее время наработки на отказ, То | Не менее 8000 часов | |
Средний срок службы установки, Тсл | Не менее 6 лет |

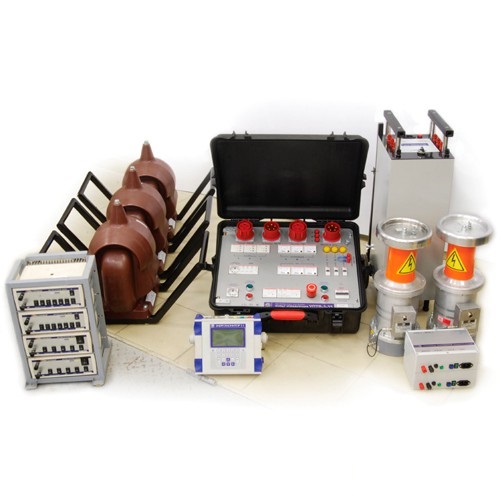

Комплект поставки УПТВ-3-10
№ | Наименование | Количество |
1 | Прибор Энергомонитор 3.3Т1-С (прибор сравнения) для поверки трансформаторов напряжения | 1 |
2 | Преобразователь напряжения высоковольтный емкостной ПВЕ-10-2, кл.т. 0,05 или 0,1на выбор в зависимости от исполнения (для поверки однофазных и трехфазных ТН) | 1 |
3 | Нагрузочный ТН типа ОЛ | 3 |
4 | ЛАТР трехфазный | 1 |
5 | Магазин нагрузок 100/√3 В, 80ВА | 1 |
6 | Магазин нагрузок 100В, 80ВА | 3 |
7 | Пульт управления УПТВ-3-10 | 1 |
8 | Кабели и вспомогательное оборудование | 1 |
9 | Программно-аппаратное обеспечение: портативный компьютер (ноутбук) с программным обеспечением, принтер | 1 |
10 | Свидетельство о поверке на комплект оборудования (ЛВМ «МЭ-Аудит») | 1 |
