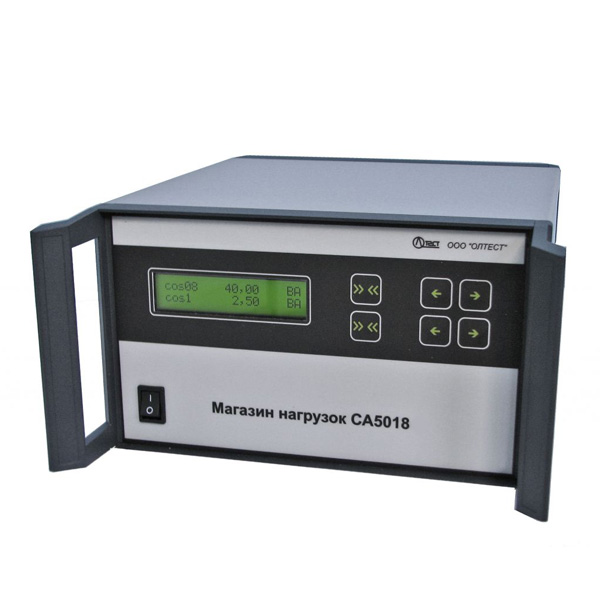

СА5018-1 - магазин нагрузки

Под заказ
Гарантия: 12 мес.
Цена по запросу

Варианты написания: СА 5018-1, СА-5018-1,СА 5018

Назначение и эксплуатационные характеристики CA5018

Предназначен для применения в качестве нагрузки трансформаторов тока при их поверке и калибровке в соответствии с ГОСТ 8.217-2004

Варианты исполнения:

  • СА5018-1 для трансформаторов тока с номинальным вторичным током I2ном = 1 А
  • СА5018-5 для трансформаторов тока с номинальным вторичным током I2ном = 5 А

Установка значений нагрузки осуществляется оператором с клавиатуры передней панели, или дистанционно, передачей кода через стандартный COM-порт по протоколу RS232.

Магазин имеет защиту от перегрузки по току. Магазин обеспечивает неразрывность цепи тока при переключении нагрузки.

Технические характеристики CA5018

Устанавливаемые нагрузки

  • 50; 40; 30; 25; 20; 15; 12,5; 10; 7,5; 6,25; 5; 3,75; 3; 2,5; 1,75; 1,25; 1 В·А для cosφ=0,8
  • 15; 10; 7,5; 5; 3,75; 2,5; 2; 1,5; 1,25; 1; 0,8 Вт для cosφ=1

Погрешности устанавливаемых нагрузок

  • Не более ±4%

Время установки

  • Время задержки при установке значения нагрузки не превышает 0,1 сек после получения команды

Нормальные условия применения

  • Температура окружающего воздуха – от 15 до 30 °С;
  • Относительная влажность воздуха – до 80% при температуре 25°С

Рабочие условия применения

  • Температура окружающего воздуха – от 0 до плюс 40 °С;
  • Относительная влажность воздуха – до 80% при температ уре 25°С

Электропитание прибора

  • От сети 220 В 50 Гц

Мощность потребления

  • Не более 30 В·А

Масса прибора

  • Не более 5 кг

Габаритные размеры

  • 250×150×345 мм

Комплект поставки СА5018-1:

Наименование Количество
1. Перемычка 2
2. Магазин нагрузок СА5018 -1 1
3. Кабель измерительный КИ 1
4. Кабель интерфейсный последовательного порта (RS232) 1
5. Кабель питания 1
6. Руководство по эксплуатации. Техническая эксплуатация. Часть 1 1
7. Руководство по эксплуатации. Часть 2. Методика поверки 1
8. Паспорт 1
9. Приложение А к методике поверки. Форма протокола поверки 1
10. Сумка укладочная 1
11. Чехол монтажный 1

"
