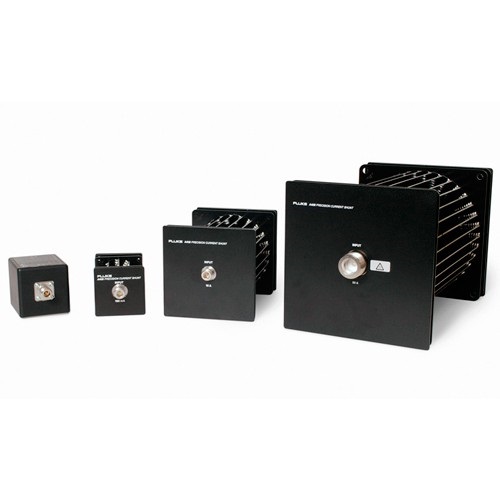

Fluke A40B — токовый шунт
Назначение токовых шунтов серии Fluke A40B:
Широкий диапазон номиналов шунтов серии Fluke A40B позволяет проводить измерения тока от 0,1 мА до 100 А. Конструкция и компоненты токовых шунтов обеспечивают высокую плоскостность амплитудно-частотной характеристики (ошибка смещения амплитуды относительно сопротивления постоянного тока). Кроме этого, смещение фазы при 100 кГц достаточно мало, чтобы им можно было полностью пренебречь во всех измерениях, кроме особо точных.
Шунты можно применять для прямых измерений тока на всей ширине их полосы частот с высокой стабильностью сопротивления постоянного тока. Это упрощает выполнение точных измерений переменного тока и устраняет необходимость в проведении более сложных измерений с применением эталонов-переносчиков переменного и постоянного тока для многих задач.
Эти характеристики делают шунты Fluke A40B идеальным решением для классических задач точных измерений тока, например, проверки калибраторов. Кроме этого, широкий диапазон значений тока позволяет выполнять проверку высокотоковых транскондуктивных усилителей. Малая ошибка фазового сдвига является критически важной для измерения несинусоидальных волн, как при оценке качества электроэнергии или цифровых дискретизирующих ваттметров.
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
| Габариты (максимальные) | ||||||
| Номинал шунта | от 1 мА до 2 А | |||||
| Высота | 70 мм | |||||
| Ширина | 70 мм | |||||
| Полная длина1 | 124 мм | |||||
| Номинал шунта | от 5 до 20 А | |||||
| Высота | 130 мм | |||||
| Ширина | 130 мм | |||||
| Полная длина1 | 210 мм | |||||
| Номинал шунта | 50 А и 100 А | |||||
| Высота | 200 мм | |||||
| Ширина | 200 мм | |||||
| Полная длина1 | 343 мм | |||||
| 1 Включает входные и выходные разъемы, может быть изменено поставщиком комплектующих | ||||||
| Физические/механические параметры | ||||||
| Номинал шунта | от 1 мА до 20 А | |||||
| Масса | 0,7 кг | |||||
| Входной разъём | N тип (мама) | |||||
| Разъем выхода | N тип (мама) | |||||
| Номинал шунта | 50 А и 100 А | |||||
| Масса | 3,4 кг | |||||
| Входной разъём | LC тип (мама) | |||||
| Разъем выхода | N тип (мама) | |||||
| Условия эксплуатации | ||||||
| Температура | от 13 до 33 °C | |||||
| Диапазон температур калибровки (TCal) | От 18 °C до 28 °C | |||||
| Диапазон влажности для наилучшей спецификации1,2: | Относительная влажность ≤ 50 % | |||||
| Высота над уровнем моря | от 0 до 3000 м | |||||
|
1 Влажность обратимо меняет стабильность сопротивления. 2 Если шунты были откалиброваны при влажности, выходящей за указанные пределы, спецификации стабильности будут соответствовать полученным при калибровке при хранении и применении шунтов при той же относительной влажности ±10 % |
||||||
| Условия хранения и транспортировки (для всех моделей, кроме токового шунта 1 мА) | ||||||
| Температуры, предотвращающие повреждение | от –20 до 140 °C | |||||
| Температуры и влажность сохранения полной работоспособности1 | от 5 до 45 °C при относительной влажности от 15 до 80 % | |||||
| Высота над уровнем моря при хранении | от 0 до 12 000 м | |||||
| 1 Хранение в условиях критических температур или влажности приведет к временному изменению сопротивления шунта до ±20 миллионных долей. При последующем хранении или эксплуатации в условиях в рамках указанных диапазонов сопротивление шунта вернется к исходному значению в течение 30 дней | ||||||
| ДОПОЛНИТЕЛЬНЫЕ СПЕЦИФИКАЦИИ ТОКОВОГО ШУНТА 1МА | ||||||
| Выходное сопротивление | 8 мОм | |||||
| Максимальный безопасный ток на выходе | 11 мА (например, выход 1 В на 90 Ом) | |||||
| Максимальная емкостная нагрузка | 800 пФ | |||||
| Регулировка выходного напряжения | 15 миллионных долей/100 пФ | |||||
| Максимальный сдвиг напряжения постоянного тока на выходе | ± 100 мкВ (обычно ± 25 мкВ) | |||||
| Стандартная ошибка @ 1 МГц | <2 % | |||||
| СПЕЦИФИКАЦИИ БАТАРЕИ | ||||||
| Габариты батареи | AAA (44,5 x 10,5 мм) | |||||
| Тип батареи | Никель-металлогидридная (NiMH) | |||||
| Необходимое количество батарей | 8 (2 набора по 4) | |||||
| Номинальное напряжение батареи | 1,2 В (4,8 В на группу из 4 батарей) | |||||
| Стандартная емкость батареи | 800 мА-ч | |||||
| Условия хранения и транспортировки для сохранности батарей |
Не более 90 дней от –20 до 40 °C Не более одного года от –20 до 30 °C Время зарядки (при полной разрядке) 100 минут |
|||||
| Максимальное время работы батареи |
Максимальная выходная нагрузка (11 мА) 18 часов Нагрузка с высоким импедансом 24 часа Рекомендуемое время охлаждения 100 минут Для предотвращения снижения емкости батарей необходимо перезаряжать их не реже двух раз в год |
|||||
Комплект поставки Fluke A40B
| № | Наименование | Fluke A40b | Fluke A40B/SET |
| 1 | Шунт переменного тока Fluke А40B |
1 (с выбранным номинальным значением силы тока) |
14 (полный набор с номинальным значением силы тока: 1 мА, 10мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 А, 5 А, 10 А, 20 А, 50 А, 100 А) |
| 2 | Прочный кейс для хранения и транспортировки Fluke A40B-CASE | - | 1 |
| 3 | Переходник LC вилка – LC вилка Fluke A40B-ADAPT/LC | - | 1 |
| 4 | Межсерийный адаптер LC-гнездо – N-штекер Fluke A40B-ADAPT/LCN LC | - | 1 |
| 5 | Переходник с разъемом типа N на двойной разъем 4 мм типа «банан» Fluke A40B-LEAD/4MM | - | 2 |
| 6 | Удлинитель N вилка – N вилка Fluke A40B-LEAD/N | - | 1 |
| 7 | Руководство по эксплуатации | 1 | 1 |
| 8 | Методика поверки | 1 | 1 |
