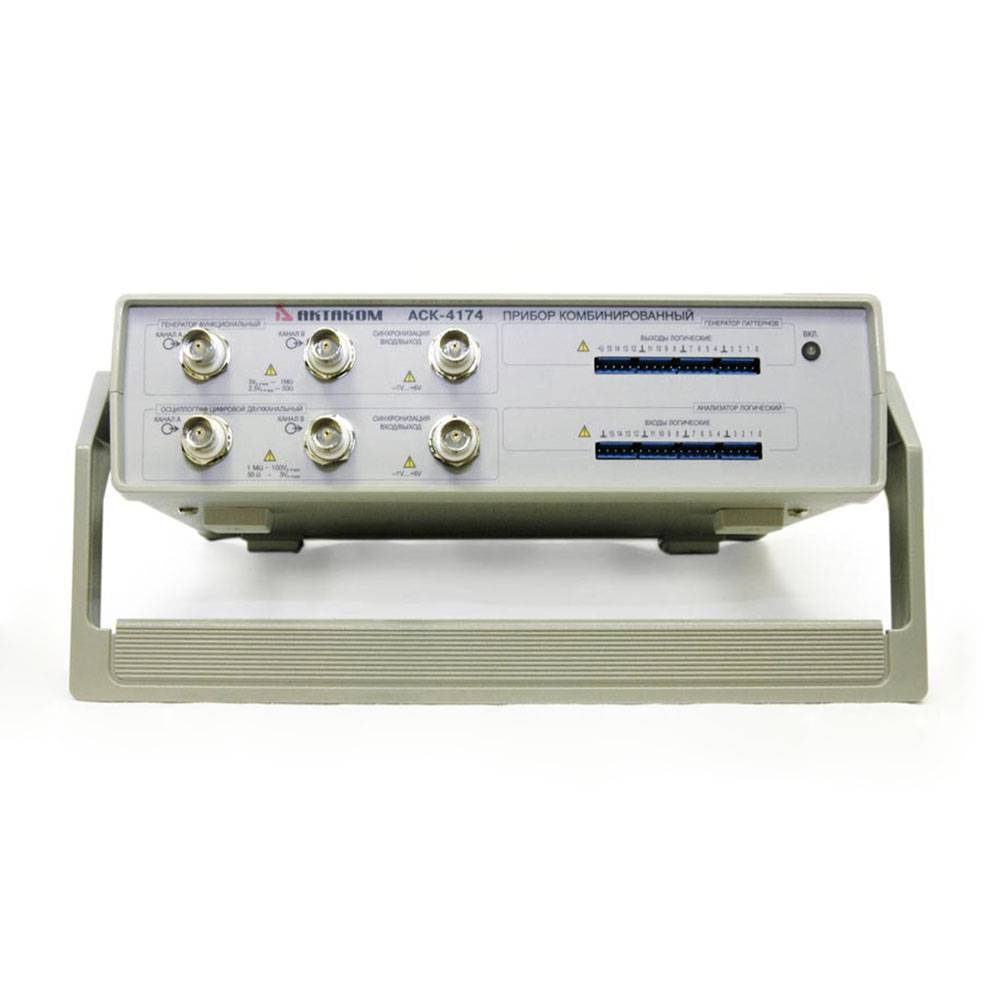

Прибор комбинированный АСК-4114
Комбинированный прибор объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.
Обеспечивает наиболее комфортные условия для управления сложными сследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. Модель АСК-4114 имеет интерфейс USB 1.1 для связи с ПК, а модель АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T)
Осциллограф
- 2 независимых канала с полосой пропускания до 100 МГц
- высокая чувствительность (от 2 мВ/дел)
- буфер записи до 128 кБ на канал (определяется пользователем)
- произвольно настраиваемый режим предзаписи/послезаписи
- автоматическая настройка на входной сигнал
Логический анализатор
- асинхронный/метасинхронный/синхронный сбор данных
- внутреннее/внешнее тактирование
- измерение с помощью курсоров и меток
- навигация по буферу данных
- представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel)
- гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 -B, LVCMOS 3.3 B, LVDS, определяемые пользователем
- отображение 2 групп каналов с текстовым обозначением состояния группы
- поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
- выбор единиц измерения
- наложение систем масок на каждую выборку массива данных
- масштабирование временной шкалы
- запись/чтение данных/изображения в файл
Программное обеспечение AKTAKOM Oscilloscope Pro
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.
Программное обеспечение содержит следующие функции:
- курсорные измерения по вертикали и горизонтали
- автоматическая настройка на сигнал
- цифровой самописец
- установка длины предзаписи / послезаписи
- цифровая фильтрация
- запись/чтение данных/изображения в файл
- произвольное масштабирование отображаемых данных,
- дополнительный обзорный график
- двухуровневая аварийная сигнализация в режиме цифрового самописца
- цифровой люминофор (режим послесвечения)
- вычисление фазового сдвига между каналами
- режим цифрового вольтметра
- автоматическое измерение параметров фронтов и импульсов
- спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала
- вычисление специальных функций
- статистические вычисления и гистограмма распределения вероятности
- режим управляемой эмуляции сигналов
- встроенный калькулятор формул
Программное обеспечение AKTAKOM Logic Analyzer
Приложение предназначено для полнофункционального управления поддерживаемым прибором, сбора данных измерений, их обработки, отображения и сохранения на компьютере.
Программное обеспечение содержит следующие функции:
- управление всеми параметрами, доступными для настройки этого типа аппаратуры
- чтение данных покадровым или непрерывным (режим самописца) способом
- возможность отображения данных в виде числовой таблицы.
- логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции
- запись данных цифрограмм в файлы в виде числовых данных или в виде картинки графика
- печать проведенных измерений, печать может быть направлена на принтер или в графический файл
- встроенный модуль анализа
- настройка цвета элементов графика
- запись настроек в файл конфигурации и их загрузка
Программное обеспечение AKTAKOM Arbitrary Generator
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.
Программное обеспечение содержит следующие функции:
- встроенный редактор сигналов произвольной формы
- калькулятор формул
- внутренний/внешний запуск
- управление синхронизацией
- управление выходной частотой сигналов
- управление фазовым сдвигом между сигналами
- запись/чтение данных/изображение в файл
Программное обеспечение AKTAKOM Pattern Generator
16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
Программное обеспечение AKTAKOM Measuring CompleX
Приложение предназначено для одновременного управления модулем осциллографа и модулем генератора, подачи испытательных сигналов на исследуемое устройство и сбора сигналов, показывающих отклик этого устройства.
Программное обеспечение содержит следующие функции:
- измерение амплитудно-частотных, амплитудных, фазо-частотных и переходных характеристик испытываемого устройства в автоматическом режиме
- задание пользователем формы испытательных сигналов и точек траектории измерений
- пошаговое или автоматическое прохождение траектории измерений
- модуль вычисления спектра и импульсных параметров сигнала
- настройка и сохранение конфигураций прибора.
Программное обеспечение AKTAKOM Mixed Signals
Приложение предназначено для одновременного управления модулем осциллографа и модулем логического анализатора, синхронного сбора данных измерений с обоих модулей (с двух аналоговых и шестнадцати цифровых каналов), их обработки, отображения и сохранения на компьютере.
Программное обеспечение содержит следующие функции:
- одновременное управление модулями осциллографа и логического анализатора
- синхронный сбор данных с двух аналоговых и шестнадцати цифровых каналов
- поддержка всех возможностей цифровой синхронизации логического анализатора
