Генератор функциональный АНР-3121

Под заказ
Гарантия: 25 мес.
Цена с НДС:0 тг.

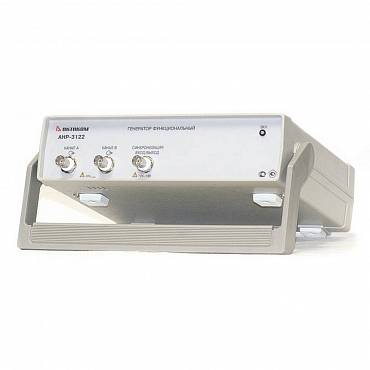

Двухканальный виртуальный цифровой генератор сигналов произвольной формы представляет собой 12-разрядный цифровой прибор в стандартном конструктиве приборов серии «USB-лаборатория АКТАКОМ», и выдает сигнал произвольной формы или сигнал одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно. Задание формы и параметров сигналов производится пользователем с помощью компьютера независимо для каждого из каналов. Прибор имеет общий для обоих каналов вход внешней синхронизации для запуска генерации по внешнему событию. Генератор сигналов также вырабатывает выходной сигнал для синхронизации запуска других приборов.

Технические характеристики:

Общие характеристики
Количество выходных каналов 2
Форма выходных сигналов произвольная или стандартная
Выбор формы для обоих каналов независимый
ЦАП 12 бит
Максимальное число точек на канал 128 К
Отключаемый фильтр нижних частот 15 МГц
Максимальная частота оцифровки 80 МГц
Полоса частот по уровню 1% 0...10 МГц

Максимальный уровень выходного сигнала от пика до пика:

без дополнительного усилителя

с дополнительным усилителем (только для АНР-3122)



±2,5 В на нагрузке 50 Ом

±20 В на нагрузке 50 Ом

Шаг изменения напряжения выходного сигнала не более 2,5 мВ; 10 мВ с усилителем
Пределы изменения сдвига сигнала по вертикали ±2,5 В
Длительность фронта прямоугольного сигнала не более 20 нс
Частота дискретизации выбирается от 2,44 кГц до 80 МГц
Погрешность не более 10 –6 от выходной частоты
Синхронизация
Выбор режимов синхронизации
перезапуск однократный или непрерывный
источник внешний или ручной (внутренний)
полярность по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации
форма прямоугольный импульс
амплитуда ТТЛ-уровень
длительность не менее 25 нс
Выходной сигнал синхронизации
форма прямоугольный импульс
амплитуда ТТЛ-уровень на нагрузке 1 кОм
длительность не менее 25 нс
Мощностные и конструктивные параметры
Питание 220 В, 50 Гц, не более 20 Вт
Габаритные размеры 260x210x70 мм
Масса не более 2,0 кг
Относительная влажность не более 90% при температуре 25°С
Атмосферное давление от 495 до 795 мм рт. ст.

ФИРМЕННОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ AKTAKOM ARBITRARY GENERATOR

НАЗНАЧЕНИЕ:

Приложение AKTAKOM Arbitrary Generator предназначено для полнофункционального управления поддерживаемыми приборами, создания, редактирования и загрузки данных для генерации сигналов для двух каналов.

ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра прибора.



Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и запись данных, задающих форму сигнала, в память прибора. Данные формы сигнала могут задаваться пользователем графически, в виде математической формулы (есть встроенный калькулятор формул) или двоичной последовательности: выбраны из списка стандартных сигналов (синус, прямоугольник, треугольник, пила, вспышка, импульс) или быть загружены из ранее сохранённого файла независимо для каждого канала.



Также приложение позволяет задавать форму сигналов для двух каналов одновременно в виде параметрической кривой, т.е. в виде двухмерной фигуры Лиссажу (функция «Лазерное шоу»).

Приложение содержит встроенный модуль анализа для подготовленных к генерации сигналов. В функции модуля анализа входят:

- виртуальный осциллограф (показывает форму генерируемых сигналов с учётом ограничений аппаратуры);

- автоматическое измерение параметров импульса;

- спектральный анализ сигналов;

- функции вольтметра и измерителя сдвига фаз.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер и расположение всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.



Минимальные требования к компьютеру

- Параллельный порт USB 1.1;

- Установленная операционная система Windows 2000, Windows XP Windows Vista или Windows 7;

- Видеосистема VGA (разрешение 640x480, 256 цветов), рекомендуется разрешение 800x600 или более, 24-битный цвет;

- Для использования звуковых сообщений программы необходимы звуковая плата и аудиосистема;

- Для использования всех возможностей программы мы рекомендуем использование процессора не менее Pentium II 400 и ОЗУ объёмом не менее 32 Мб.



Комплектация:

- генератор сигнала

- программное обеспечение (компакт-диск)

- руководство по эксплуатации (компакт-диск)

- сетевой адаптер

- краткая инструкция



Дополнительная комплектация:

- BNC кабель PTL922 , PTL923, PTL924

- Комплект разработчика программного обеспечения (SDK) - АРР-3011

- подробный каталог каталог "Элементы приборных устройств"
