Двухканальный осциллограф - приставка АСК-3106

Под заказ
Гарантия: 25 мес.
Реестр РК: до 01.01.2014г.
Цена по запросу

- Дискретизация до 100 МГц в режиме реального времени

- 2 независимых канала с полосой до 100 МГц на канал

- Большая, определяемая пользователем длина записи — до 132 кБ на канал

- Произвольно настраиваемый режим предзаписи/послезаписи

- Высокая чувствительность (от 2 мВ/дел)

- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы

- Интерфейс — USB 1.1

- Режим (безбумажного) самописца, аварийная сигнализация

- Кнопка автоматической настройки развертки/синхронизации

- Автоматические измерения, в т. ч. определение фазового сдвига

- Статистические измерения и построение гистограмм

- Анализатор спектра (БПФ)

- Цифровое послесвечение

- Цифровая фильтрация

- Программная эмуляция входного сигнала

- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением

- Сохранение данных и конфигурации прибора

- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы

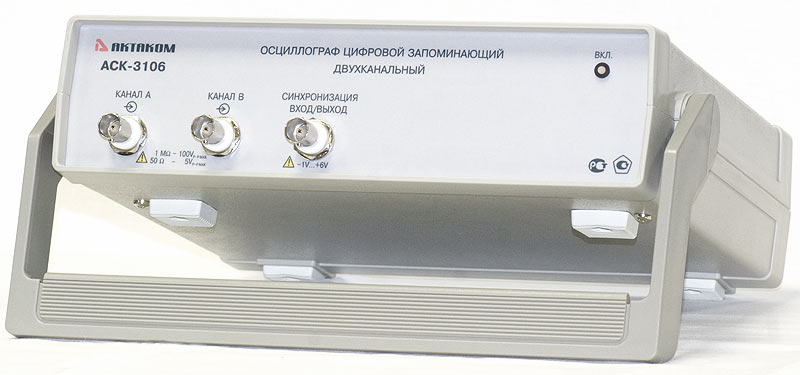

Цифровой запоминающий USB осциллограф — приставка к компьютеру АСК-3106 предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным USB - портом.



Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3106L, АСК-3116) или четыре (АСК-3107, АСК-3107L, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.



USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).



Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам цифрового осциллографа:

- осциллограф в режиме реального времени (диапазоны развертки — от 500 нс/дел до 50 мс/дел; частота дискретизации — до 100 МГц)

- стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации — до 2 ГГц)

- самописец (безбумажный, диапазоны развертки — от 500 мкс/дел до 50 ч/дел, частота дискретизации — до 50 кГц — зависит от используемого ПК)



Программным обеспечением поддерживаются щупы 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения щупов от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана цифрового осциллографа. Порог внешнего входа синхронизации — ТТЛ совместимый (1,2 В). USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».



Для связи с компьютером в приборах АСК-3106, АСК-3107, АСК-3116, АСК-3117 используется USB 1.1 порт. В АСК-3106L и АСК-3107L используется, как USB, так и LAN интерфейсы.

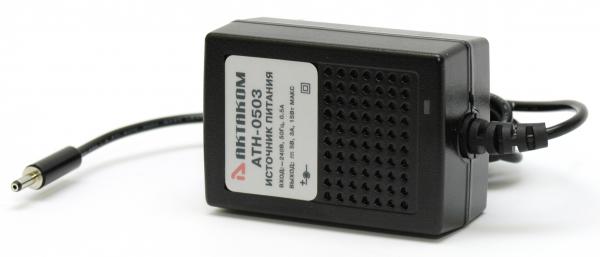

Цифровые осциллографы АСК-3116, АСК3117 имеют гальваническую развязку по USB, а также имеют выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.



Программное обеспечение (ПО) дает возможность полного управления USB осциллографом, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца и т. д.)



Каждый канал ACK-3106 имеет собственный АЦП. Это означает, что ACK-3106 является «истинным двухканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.



Программное обеспечение AKTAKOM Oscilloscope Pro (поставляется с прибором):

НАЗНАЧЕНИЕ:

Приложение предназначено для полнофункционального управления USB осциллографами ACK-3106, ACK-3116, АСК-3002, АСК-3102 и АСК-3202, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.



ВОЗМОЖНОСТИ:

Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра цифрового осциллографа.



Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.



Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.



Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.



Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл. Для обработки и автоматических измерений в приложение встроен модуль анализа.



В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА ВХОДЯТ:

- цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);

- цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
