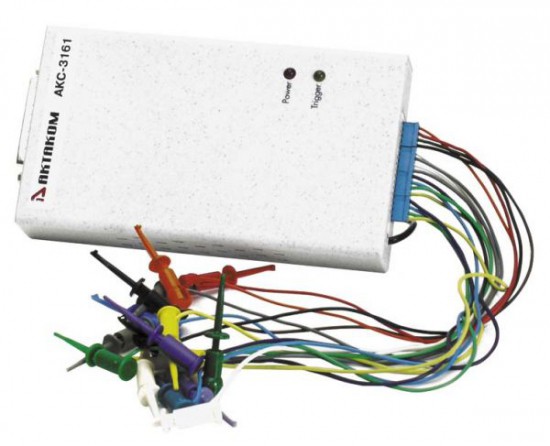

АКС-3161 - логический анализатор

Назначение логического анализатора АКС-3161:

Профессиональная модель виртуального 16-канального логического анализатора с частотой дискретизации 200 МГц выполнена в виде приставки к персональному компьютеру и подключается в LPT-порт компьютера. Обладает гибкими возможностями захвата и отображения цифрового потока данных, широкими возможностями по работе с внешней тактовой частотой, настраиваемым пороговым напряжением. Идеальное дополнение к портативному компьютеру сервис-инженера.

Особенности логического анализатора АКС-3161:

• Частота дискретизации до 200 МГц;
• Настраиваемый буфер после- и предзаписи 128 кБ на канал;
• Условия запуска определяются по маскам, фронтам, логическим функциям входных состояний;
• Режим хранения данных;
• Курсорные измерения;
• Программное обеспечение под Windows 95/98.

Технические характеристики логического анализатора АКС-3161:

• Внутренние частоты дискретизации 1,25 кГц...200 МГц (17 ступеней);
• 16 каналов;
• Буфер данных 131000 выборок на канал;
• Режимы запуска: по шаблону; по фронту; непрерывный;
• Цифровой регистратор: от 4 секунд до 1 часа;
• Пороговое напряжение 1,0...2,4 В;
• Потребляемая мощность 4,5 Вт (800 мВт в режиме ожидания);
• Нестабильность частоты дискретизации 0,01%;
• Входное напряжение 0...7 В макс.;
• Входная ширина полосы частот 40 МГц;
• Входной импеданс 100 кОм/8 пФ;
• Габаритные размеры 150 х 86 х 26 мм.

Комплект поставки АКС-3161:

"
