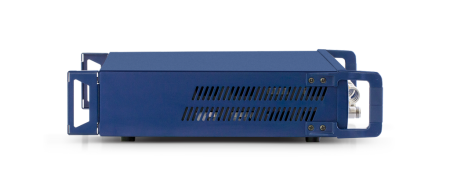

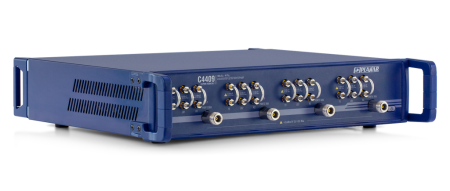

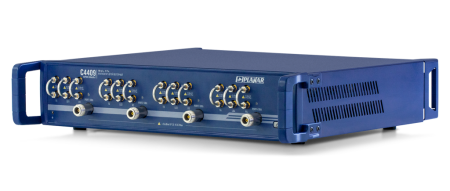

Анализатор цепей векторный C4409

Высокопроизводительные векторные анализаторы цепей серии Кобальт с диапазоном рабочих частот от 0,1 МГц до 9,0 ГГц, имеют реконфигурируемый измерительный тракт с возможностью подключения расширителей по частоте.

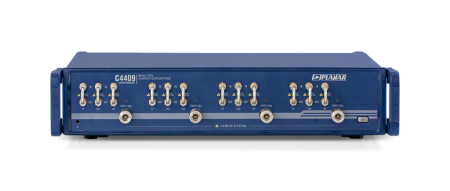

Сигнальные тракты для обеспечения подключения расширителей по частоте с помощью съемных 3,5 мм перемычек выведены на переднюю панель прибора. Дополнительно на задней панели анализаторов есть соединители для передачи сигналов управления и электропитания.
Измеряемые параметры: S₁₁…S₄₄

Имеет четыре измерительных порта и два генератора испытательного сигнала, имеющих общую опору.

Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

С4409 – четырехпортовый прибор

Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели.
