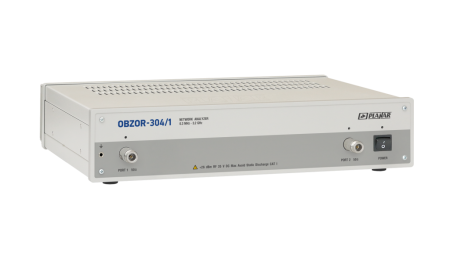

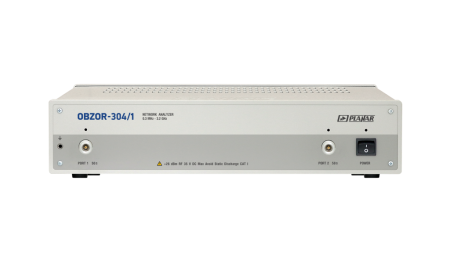

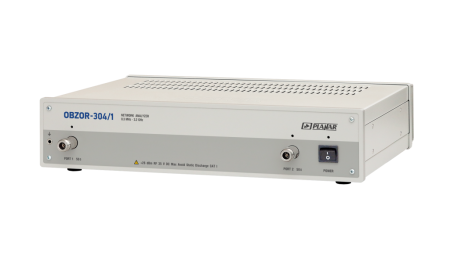

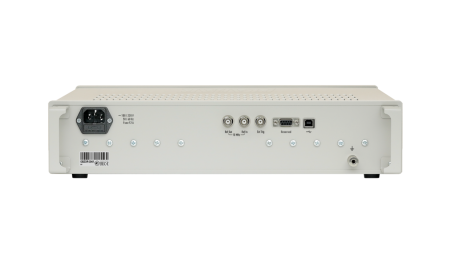

Измеритель ИККПО Обзор-304/1
Наличие переключателя тестирующего сигнала на измерительные порты прибора, позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 55 дБ. Возможность удаленного управления прибором позволяет использовать их в составе измерительных комплексов.
Измеритель «Обзор–304/1» предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Для работы и поверки измерителя требуются, соответствующие измерительным трактам, калибровочные меры и адаптеры-переходы, которые могут использоваться с несколькими измерителями.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Применение
Если вы хотите проконсультироваться с нашими инженерами по поводу применения измерителя ИККПО Обзор-304/1 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Анализатор цепей векторный ОБЗОР-304/1 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
| Документы | Свидетельство об утверждении средств измерений №31219 |
| Гарантия | 1 год |
| Диапазон рабочих частот | 300кГц…3,2ГГц |
| Динамический диапазон, не менее, дБ | 140 |
| Выходная мощность, дБм | -45…+10 |
| Время измерения на одной частоте, мкс | 125 |
| Импеданс, Ω | 50 |
| Число портов, шт | 2 |
| Измеряемые параметры | S11, S21, S12, S22 |
| Питание | 220 ± 22 В |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 275х415х97 |
| Вес, кг | 5 |
| Максимальная рабочая частота, ГГц | 3,2 |
Измеритель ОБЗОР-304/1 работает под управлением внешнего персонального компьютера с установленным программным обеспечением, которое проводит обработку информации и выполняет функцию пользовательского интерфейса. Для связи с персональным компьютером используется интерфейс USB2.0. Персональный компьютер не входит в комплект поставки. Комплект поставки :
|
Наименование |
Кол-во, шт |
|
Измеритель комплексных коэффициентов передачи и отражения |
1 |
|
Программное обеспечение на компакт-диске |
1 |
|
Формуляр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Примечание: Программное обеспечение совместно с документацией может поставляться на другом носителе информации.
