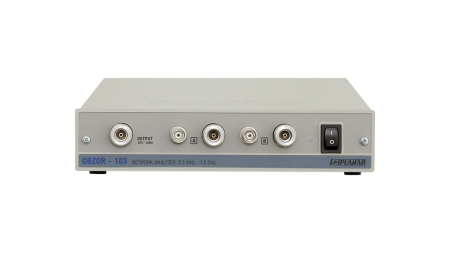

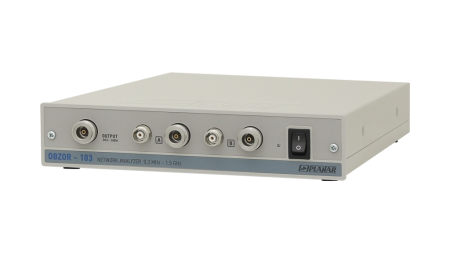

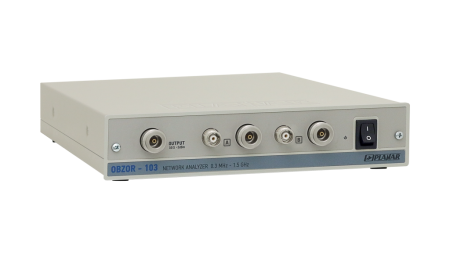

Измеритель ИККП Обзор 103
| Диапазон рабочих частот | 300кГц…1,5ГГц |
| Динамический диапазон, не менее, дБ | 133 |
| Выходная мощность, дБм | 3 |
| Время измерения на одной частоте, мкс | 200 |
| Импеданс, Ω | 50, 75 |
| Число портов, шт | 2 |
| Измеряемые параметры | S11, S21, S31 |
| Питание | 220 В ± 10%, 50 Гц |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 323x212x47 |
| Вес, кг | 3,8 |
Векторный анализатор цепей Обзор –103 поставляется в основной модификации с измерительным трактом 50 Ом тип III(7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) ГОСТ РВ 51914-2002,поставляемого по отдельному заказу.

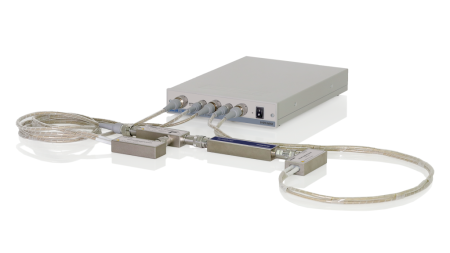

Состав измерителя «Обзор –103» в основной модификации:
|
Наименование |
Обозначение |
Кол-во, шт |
|
Блок измерительный |
IВ103.3 |
1 |
|
Секция измерительная |
IS50EL.103.1 |
2 |
|
Ответвитель направленный |
SC50EE.01 |
1 |
|
Аттенюатор фиксированный |
A20E50 |
1 |
|
Кабель соединительный СВЧ |
С50Е |
1 |
|
Кабель USB |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Программное обеспечение на компакт–диске |
ПО 6687–028–21477812–2004 |
1 |
|
Формуляр |
ФО 6687–028–21477812–2008 |
1 |
|
Руководство по эксплуатации |
РЭ 6687–028–21477812–2008 |
1
|
|
Инструкция по поверке |
МП 6687–028–21477812–2008 |
1 |
Комплект дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) ГОСТ РВ 51914-2002,поставляемого по отдельному заказу:
|
Наименование |
Обозначение |
Количество, шт |
|
Ответвитель направленный |
SC75EN.02 |
1 |
|
Аттенюатор переход |
AР50EF75NM |
1 |
|
Аттенюатор переход |
AР50EF75NF |
1 |
|
Переход |
P75NM16F |
1 |
|
Переход |
P75NF16M |
1 |
Дополнительные устройства:
|
Наименование |
Обозначение |
|
Кабель соединительный тракт тип III |
C50E |
|
Секция измерительная тракт тип III |
IS50EL.103.1 |
|
Секция измерительная тракт тип N |
IS50NL.103.1 |
|
Аттенюатор фиксированный 20 дБ тракт тип III |
A20E50 |
|
Аттенюатор фиксированный 20 дБ тракт тип N |
A20N50 |
|
Ответвитель направленный 50 Ом, тракт тип III |
SC50EE.01 |
|
Ответвитель направленный 50 Ом, измерительный вход тракт тип N, остальные входы тракт тип III |
SC50EN.01 |
|
Ответвитель направленный 50 Ом, тракт тип N |
SC50NN.01 |
|
Ответвитель направленный 75 Ом, измерительный вход тракт тип N (75 Ом), остальные входы тракт тип III |
SC75EN.02 |
|
Ответвитель направленный 75 Ом, измерительный вход тракт тип N (75 Ом), остальные входы тракт тип N |
SC75NN.02 |
|
Аттенюатор-переход 5,7 дБ тип III гнездо - тип N (75 Ом) вилка |
AP50EF75NM |
|
Аттенюатор-переход 5,7 дБ тип N гнездо - тип N (75 Ом) гнездо |
AP50NF75NM |
|
Аттенюатор-переход 5,7 дБ тип III гнездо - тип N (75 Ом) гнездо |
AP50EF75NF |
|
Аттенюатор-переход 5,7 дБ тип N гнездо - тип N (75 Ом) гнездо |
AP50NF75NF |
|
Переход тип N (75 Ом) вилка - тип VIII гнездо |
P75NM16F |
|
Переход тип N(75 Ом) гнездо - тип VIII вилка |
P75NF16M |
|
Переход тип F гнездо - тип F гнездо |
TS-7803 |
|
Переход тип N(75 Ом) вилка - тип F вилка |
TS-7807 |
|
Переход тип N(75 Ом) гнездо - тип F вилка |
TS-7808 |
|
Линия ХХ тип F гнездо |
TS-7805 |
|
Нагрузка тип F вилка |
TS-7801 |
|
Линия КЗ/ХХ тип N(75 Ом) вилка-вилка |
CSO 75N.1 |
|
Линия КЗ/ХХ тип III вилка-вилка |
CSO 50E.1 |
|
Линия КЗ/ХХ N типа вилка-вилка |
CSO 50N.1 |
Пример комплектации прибора с измерительным трактом тип N (75 Ом)
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный «Обзор-103» |
IB103.3 |
1 |
|
Секция измерительная |
IS50EL.103.1 |
2 |
|
Аттенюатор фиксированный 20 дБ |
A20E50 |
1 |
|
Ответвитель направленный 75 Ом, измерительный вход тракт тип N (75 Ом), остальные входы тракт тип III |
SC75EN.02 |
1 |
|
Кабель соединительный СВЧ |
C50E |
1 |
|
Аттенюатор-переход 5,7 дБ тип III гнездо - тип N (75 Ом) вилка |
AP50EF75NM |
1 |
|
Аттенюатор-переход 5,7 дБ тип III гнездо - тип N (75 Ом) гнездо |
AP50EF75NF |
1 |
|
Кабель USB |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Программное обеспечение на компакт-диске |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Дополнительно для тракта тип VIII |
|
|
|
Переход тип N (75 Ом) вилка - тип VIII гнездо |
P75NM16F |
1 |
|
Переход тип N (75 Ом) гнездо - тип VIII вилка |
P75NF16M |
1 |
