MSO-72074E — Осциллографы смешанных сигналов
Серия представляет собой модельный ряд 2-х и 4-х канальных осциллографов смешанных сигналов с полосой до 200 МГц, которые разработаны на базе высокопроизводительного программного обеспечения и аппаратных возможностей платформы GDS-72000E. Новинки характеризуются отличной функциональностью и широкими измерительными ресурсами, включая один из самых высоких в сегменте показателей скорости обновления экрана - 120.000 осциллограмм/с. Модели имеют большой объем внутренней памяти - 10М на канал, позволяющий извлечь полезный сигнал и полностью проанализировать его. Серия включает две линейки MSO-72000E и MSO-72000EA, основные отличия и функциональность которых приведены ниже.

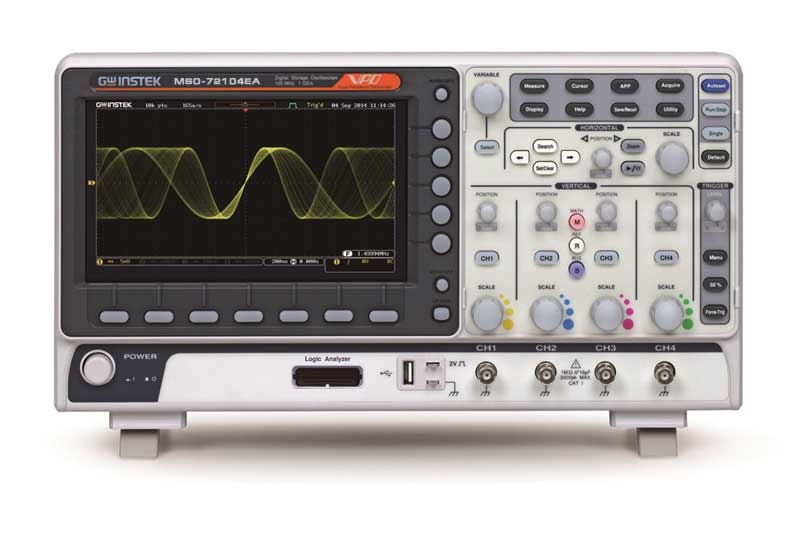

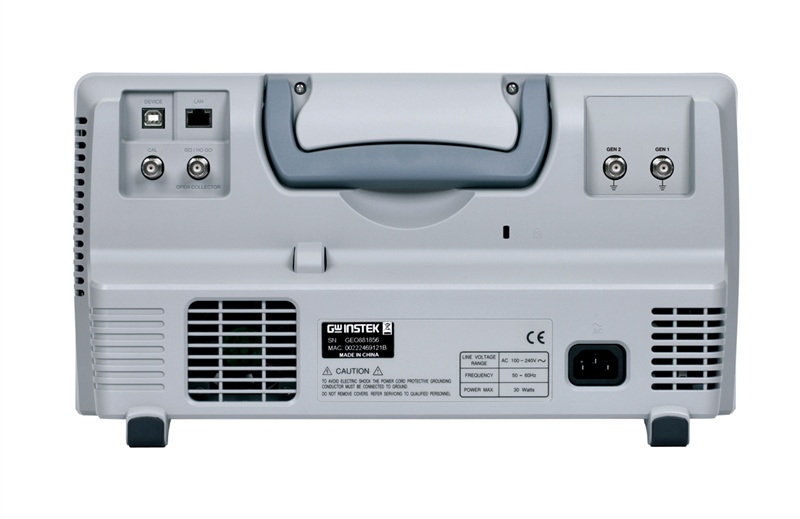

MSO-72000E имеет встроенный 16-канальный логический анализатор (на рис.1а), а более продвинутая линейка MSO-72000EA в дополнение к этому оснащена ещё и встроенным генератором сигналов произвольной формы с диапазоном частот до 25 МГц, выходы которого расположены на задней панели (рис.1 б).
Основные характеристики и функциональность:
- Полосы пропускания: 70/ 100/ 200 МГц
- Число аналоговых входов: 2 или 4 канала
- Модели MSO-72000E оснащены 16-канальным логическим анализатором
- Модели MSO-72000EA дополнительно к анализатору имеют 2-канальный генератор сигналов произвольной формы до 25 МГц
- Частота дискретизации 2-канальных моделей: 1 ГГц на канал
- Частота дискретизации (4-канальных моделей): 1 ГГц при объединении каналов
- Глубина памяти 10M памяти, дисплей с технологией VPO (обновления экрана 120.000 осциллограмм в секунду)
- Функция сегментированной памяти (29.000 блоков, межсегментное время 0,41 мкс)
- Цветной ЖК дисплей диагональ 21см
- Спектральный анализ на интервале 1M (БПФ) с высоким разрешением в частотном домене
- Встроенные фильтры ВЧ и НЧ (входная фильтрация сигнала с ручной регулировкой)
- Режим синхронизации и декодирования сигналов шин I2C/ SPI/ UART/ CAN/LIN
- Функция длительной записи данных Data log позволяет отслеживать изменения входного сигнала на интервале регистрации до 100 часов
- Возможность сохранения результатов и данных в локальной сети
Анализ смешанных сигналов
Для MSO-72000E штатный 16-канальный логический анализатор имеет глубину памяти 10M на канал, который может собирать данные с большего числа цифровых сигналов или логических посылок увеличенной длительности с четким отображением цифровых сигналов на экране с целью получения достаточной информации и данных для анализа. Стандартный набор типов синхронизации и декодирования по шинам включает: I2C, SPI, UART (RS232/ 422/ 485) и шины CAN/LIN для автомобильных приложений. Сбор данных в сигналах последовательной шины и их декодирование может осуществляться в режиме реального времени. При помощи функции поиска искомые сигналы могут быть идентифицированы и выделены из потока для анализа и отладки. Функция преобразования цифровых сигналов в аналоговые сигналы (аппаратная конвертация) позволяет одновременно визуализировать сигналы на аналоговых входах и аномальные цифровые сообщения для четкой дифференциации причин аномальных явлений и сбоев. Возможности декодирования и анализа сигналов шин I2C/ SPI/ UART/ CAN/ LIN в серии MSO-72000 обеспечиваются двумя способами, как по аналоговым входам (BNC), так и через логические каналы.
Цифровые каналы MSO-72000E обладают высокой чувствительностью, возможностью записи длинных сообщений и высокой частотой дискретизации входных данных. Минимальный допуск на дрожание входного уровня обеспечивает разрешение рабочего напряжения логического анализатора ±250 мВ, что демонстрирует весьма высокую чувствительность цифровых каналов относительно аналогового входа осциллографа. Линейка MSO-72000E предоставляет пользователю ресурсы для полного анализа смешанных сигналов и набор возможностей по отладке разрабатываемых устройств при экономичной цене.
Генератор сигналов произвольной формы
В дополнение к 16-канальному логическому анализатору модели MSO-72000EA ещё имеют встроенный двухканальный генератор сигналов произвольной формы до 25 МГц с возможностью их модуляции. Вертикальное разрешение 14 бит, частота дискретизации 200 МГц, 5 стандартных выходных функциональных сигналов (синус, прямоугольник, импульс, пила, DC, шум), а также 7 произвольных форм, определяемых пользователем: Sinc, Гаусса, Лоренца, экспонента, полусинусоидальный (haversine), кардио ритм (Cardiac). Функции модулирования сигналов представлены типами модуляции: AM/ FM/ FSK и режимами развертки (качания). Удобный пользовательский интерфейс и структура меню являются оптимальным выбором для таких приложений генератора, как моделирование схем испытаний.
Длинная память и сегментирование
Осциллограф смешанных сигналов MSO-72000E и MSO-72000EA обеспечивают пользователю объем записи 10 М, более чем достаточный для полного сбора данных о сигнале с последующим их анализом. Исходя из требований своего приложения, пользователь может выбрать требуемую длину памяти из фиксированных значений: 1К, 10К, 100К, 1М или 10М точек. Выбранная короткая память, соотнесенная с высокой дискретизацией, позволит оператору наблюдать за быстро изменяющимися сигналами (например, фронт/ спад), и с другой стороны, выбор максимально доступной памяти обеспечит возможность наблюдения малых вариаций осциллограммы на длинном интервале записи отсчетов. Таким образом, функция поисковой машины (обнаружение детерминированных сигналов) и режим сегментированной памяти существенно расширят гибкость измерительных приложений, обусловленных потребностью в длинной памяти =10М.
Пользователи с помощью режима сегментированной памяти могут разделить собранные отсчеты системы сбора входных данных на максимум 29.000 сегментов, что превышает подобный показатель для серии HDO4000 от TD LeCroy (10.000 сегментов при стандартной памяти). Данный режим позволяет «отсечь» любые неинформационные сигналы с тем, чтобы быстро найти все полезные сигналы или событие сбоя в потоке сообщений. С помощью сегментированной памяти более значимые события могут быть сохранены без потерь данных, а искомые сигналы будут быстро отображаться на экране. С функцией поиска сигнала пользователи могут быстро обнаружить желаемые сигналы согласно заданным условиям системы синхронизации и запуска.
Быстрое преобразование Фурье на 1М отсчетов
Для целей спектрального анализа на дисплее MSO-72000 обеспечивает частотное преобразование Фурье на интервале 1М, что позволяет эффективно получить правильные результаты измерений в частотном домене. Серия MSO-72000 усиленная быстродействием обновления осциллограмм на дисплее (до 120.000 осц/с), возможностями цифровой растяжки окна (Zoom) и режимом поиска пиков, представляет собой оптимальный выбор многофункционального осциллографа смешанных сигналов по приемлемой цене.
Приложения, сферы и целевые пользователи:
- Учебные заведения, лаборатории
- Образовательные курсы
- Общепромышленные испытания и тестирование
- Сервис и ремонт
- Анализ встроенной схемотехники (Embedded system)
- Автомобильная электроника
- Электронный дизайн (продукция ЭВТ, телекоммуникация, связь)
Позиционирование
Цель появления новинки от GW Instek серии GDS-72000E - удовлетворение существующего спроса инженеров и разработчиков, которым требуется осциллограф среднего класса с хорошими характеристиками при высоком качестве сборки и надежности. Анонсируемые линейки MSO-72000E и MSO-72000EAразработаны на платформе предыдущей серии с хорошей репутацией у пользователей GDS-72000E.
По сравнению с предыдущим подобным решением (GDS-72000 + опции DS2-16LA и AFG-225), новые осциллографы смешанных сигналов MSO-72000E и MSO-72000EA обеспечивают гораздо больший объем внутренней памяти и ресурсы её сегментирования. Аппаратно встроенный генератор сигналов произвольной формы обеспечивает лучшее вертикальное разрешение - 14 бит.
Выбирая, какой осциллограф купить, следует учитывать множество факторов. Осциллографы смешанных сигналов MSO-72000E и MSO-72000EA выгодно отличаются от подобных решений Tektronix серии MSO2000B в 10 раз большей длиной памяти, более высокой частотой обновления экрана и значительно более низкой ценой.
Обе линейки новой серии MSO-72000 незаменимы для предварительного промышленного тестирования и отладки электронных разработок на начальном этапе. Новинки могут быть основным средством при проведении научных экспериментов и для решения достаточно сложных учебных задач в образовательном процессе.
Краткие характеристики:
- Количество каналов 2, 4
- Полоса пропускания 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти 10 МБ
- Логический анализатор Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN, Parallel Bus
- Формирование сигналов СПФ (модели MSO-72хххEA)2 канала, частота до 25 МГц, ЦАП 14 бит
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Режим сегментированной памяти (до 29,000 сегментов)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, х, ÷, встроенный редактор формул.
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
- Вывод данных на печать (поддержка PictBrige)
Характеристики | Параметры | MSO-72072E / MSO-72074E / MSO-72072EA / MSO-72074EA | MSO-72102E / MSO-72104E / MSO-72074E / MSO-72104EA | MSO-72202E / MSO-72204E / MSO-72202EA / MSO-72204EA |
Канал вертикального | Число каналов | 2 / 4 | 2 / 4 | 2 / 4 |
отклонения | Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц |
Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20, 100 МГц | |
Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||
Погрешность установки Коткл. | ± 3 % | |||
Время нарастания | ≤5 нс | ≤3,5 нс | ≤1,75 нс | |
Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||
Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |||
Математика | +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||
Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел | ||
Погрешность установки Кразв. | ± 0,005 % | |||
Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |||
синхронизация | Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть | ||
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада. | |||
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |||
Чувствительность синхр. | 1 дел | |||
Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит | ||
Частота дискретизации |
2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
|||
Интерполяция | SinX/x | |||
Длина записи (макс.) | 10 МБ/ на кан | |||
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |||
Курсорные измерения | Функции | DU; DT; 1/DT | ||
Автоматические измерения | Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
||
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |||
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
Логический анализатор | Максимальная вх. частота | 200 МГц | ||
Частота дискредитации | 1 ГГц/ на кан | |||
Число каналов | 16 (D0-D15) | |||
Длина памяти (макс.) | 10 МБ/ на кан | |||
Общий объем | 2 ГБ | |||
Синхронизация |
по фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN |
|||
Порог срабатывания | TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V + опред. пользователем | |||
Генератор сигналов произвольной формы ( MSO-72хххEA) |
Максимальная частота | 25 МГц | ||
Частота дискретизации | 200 МГц | |||
Разрешение ЦАП | 14 бит | |||
Число каналов | 2 | |||
Формы сигнала | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |||
Амплитуда | 20 мВ … 5 В п-п | |||
Дополнительные возможности | Интерфейс | USB, LAN | ||
Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. | |||
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||
Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |||
Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 × 10 дел (разреш. 800 х 480) | ||
Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |||
Габариты, масс | 384 х 208 х 127 мм, 2,8 кг | |||
Комплект поставки | Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1) |
