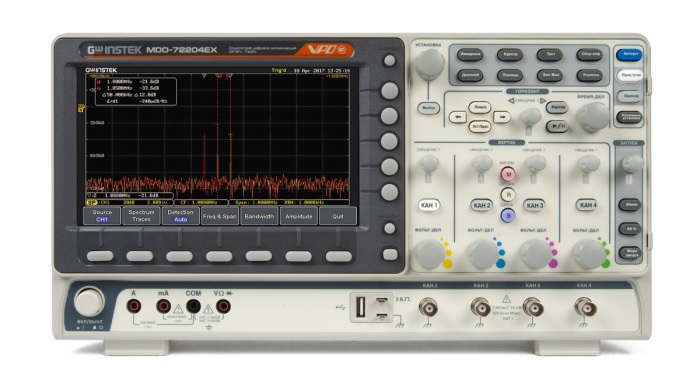

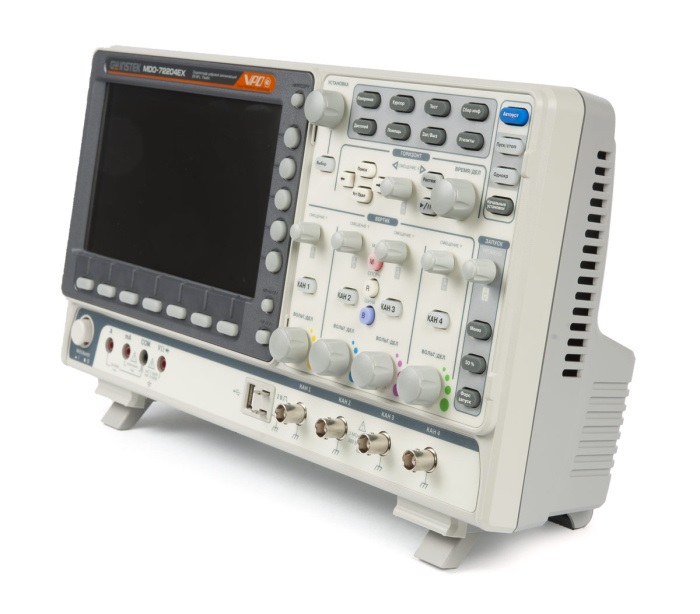

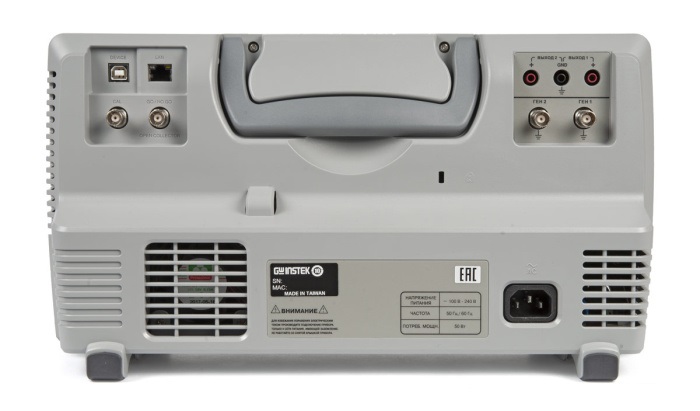

MDO-72204EX — Осциллографы-анализаторы спектра
Под заказ
Производитель:
GW Instek
Гарантия:
12 мес.
Реестр РК:
до 10.01.2024г.
Цена с НДС:0 тг.
Краткие характеристики:
- Количество каналов: 2, 4
- Полосы пропускания: 70, 100 и 200 МГц
- Максимальная частота дискретизации: 1 ГГц
- Максимальный объем памяти: 10 М / кан
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- Сегментированная память (29.000, межсегментное время – 0,41 мкс)
- Режим «Поисковая машина» для поиска событий по заданным условиям
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, ×, ÷, встроенный редактор формул.
- Частотный анализ (БПФ) на участке 1 МБ (с.к.з. / дБ)
- Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
- Режимы растяжки окна, самописец и XY (кан 1/ кан3)
- Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц
- Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В / ~750В, до 10 А, до 5 МОм, базовая погрешность ≤ 0,1 % (DCV), макс. индикация «5.000» (модели MDO-72хххEX)
- Встроенный источник питания: 2 рег. канала (5 В / 1 А), разрешение 0,1В, погреш. установки Uвых ≤ 3% (модели MDO-72хххEX)
- Синхр. и декодирование шин I2C, SPI, UART(RS232 / 422 / 485), CAN/ LIN
- Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с)
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Регистратор данных до 100 часов, интервал регистрации от 2 с.
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (20 см)
Характеристики | Параметры |
MDO-72072EG / MDO-72074EG MDO-72072EX / MDO-72074EX |
MDO-72102EG / MDO-72104EG MDO-72102EX / MDO-72104EX |
MDO-72202EG / MDO-72204EG MDO-72202EX / MDO-72204EX |
||
Канал вертикального отклонения | Число каналов | 2 + Ext / 4 | 2 + Ext / 4 | 2 + Ext / 4 | ||
Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц | |||
Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20, 100 МГц | |||
Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||||
Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) | |||||
Время нарастания | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,75 нс | |||
Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||||
Макс. входное напряжение | 300 Вскз, кат. I | |||||
Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||||
Полярность | Нормальная, инверсия | |||||
Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) | ||||
Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) | |||||
Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) | |||||
Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц | |||||
Синхронизация | Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) | ||||
Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) | |||||
Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) | |||||
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) | |||||
Чувствительность синхрониз. | 1 дел | |||||
Аналого-цифровое преобразование и сбор данных | Разрешение по вертикали | 8 бит | ||||
Частота дискретизации |
2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
|||||
Интерполяция | SinX/x, линейная | |||||
Длина записи (макс.) | 10 МБ/ на кан (29.000 сегментов) | |||||
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно | |||||
Межсегментное время | 0,41 мкс | |||||
Макс. скорость обновления | до 120.000 осц./с | |||||
Курсорные измерения | Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) | ||||
Автоматические измерения (38 параметров) | Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
||||
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза (°) | |||||
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||||
Анализатор спектра | Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) | ||||
Полоса обзора | 1 кГц ~ 500 МГц (макс.) | |||||
Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) | |||||
Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) | |||||
Единицы измерения уровня | дБм, дБВскз, линейное СКЗ | |||||
Положение по горизонтали | -12 дел. … +12 дел. шкалы | |||||
Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) | |||||
Средний уровень собственных шумов относительно 1 мВт |
< -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
|||||
Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) | |||||
Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) | |||||
Тип детектора (график) |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) | |||||
Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). | |||||
Генератор сигналов произвольной формы | Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) | ||||
Частота дискретизации | 200 МГц | |||||
Разрешение ЦАП | 14 бит | |||||
Число каналов | 2 | |||||
Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) | |||||
Макс. разрешение | 1 мВ | |||||
Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac | |||||
Встроенный цифровой мультметр (только MDO-72ххх-EX) | ||||||
---|---|---|---|---|---|---|
Постоянное напряжение DCV | Пределы измерений | 50 мВ; 500 мВ; 5; 50; 500; 1000 В (6 диапазонов) | ||||
Погрешность | ± (0,1 % + 5 е.м.р.) | |||||
Макс. разрешение | 0,01 мВ | |||||
Вх. сопротивление | 10 МОм | |||||
Переменное напряжение ACV | Пределы измерений | 50 мВ; 500 мВ; 5; 50; 700 В (5 диапазонов) | ||||
Погрешность | ± (1,5 % + 15 е.м.р.) | |||||
Полоса частот | 50…1000 Гц | |||||
Постоянный ток dCA | Пределы измерений (погрешность) |
50 мА; 500 мА: ± (0,5 % + 0,05 мА) 10 А: ± (0,5 % + 50 мА) |
||||
Чувствительность | >10 мА | |||||
Переменный ток ACA | Пределы измерений (погрешность) |
50 мА; 500 мА: ± (1,5 % + 0,05 мА) 10 А: ± (3 % + 50 мА) |
||||
Полоса частот | 50…1000 Гц | |||||
Сопротивление R | Пределы измерений (погрешность) |
500 Ом; 5; 50; 500 кОм: ± (0,3 % + 3 е.м.р.) 5 МОм: ± (0,5 % + 5 е.м.р.) |
||||
Встроенный источник питания (только MDO-72ххх-EX) | ||||||
Число выходных каналов | 2 (кан 1/ кан2) | |||||
Диапазон напряжения | 1,0…5 В | |||||
Дискретность уст. Uвых | 0,1В (регулировка во всем диапазоне) | |||||
Макс. выходной ток | 1 А | |||||
Погрешность уст. Uвых | ± 3 % | |||||
Уровень пульсаций | 50 мВскз | |||||
Дополнительные возможности | Интерфейс | USB, LAN | ||||
Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). | |||||
Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки | |||||
Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) | ||||
Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность | |||||
Таймер (календарь) | Дата/ время (в т.ч. для сохраняемых данных) | |||||
Цифровой регистратор | Макс. интервал записи – до 1000ч | |||||
Объем внутренней памяти | 32 М | |||||
Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% | |||||
Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |||||
Габариты, масс | 384 × 208 × 127 мм, 3 кг | |||||
Комплект поставки | 72ххх-EG | Шнур питания (1), делитель 1:1/1:10 (2/4 по числу кан.), кабель GTL-110 (2, BNC-BNC), РЭ (1, CD-диск) | ||||
72ххх-EX | Шнур питания (1), делитель 1:1/1:10 (2/4 по числу кан.), кабель GTL-110 (2, BNC-BNC), кабель 1м GTL-105А (1, банан-крокодил), кабель 0,8 м GTL-207 (1, банан- щуп 4мм), РЭ (1, CD-диск) |
