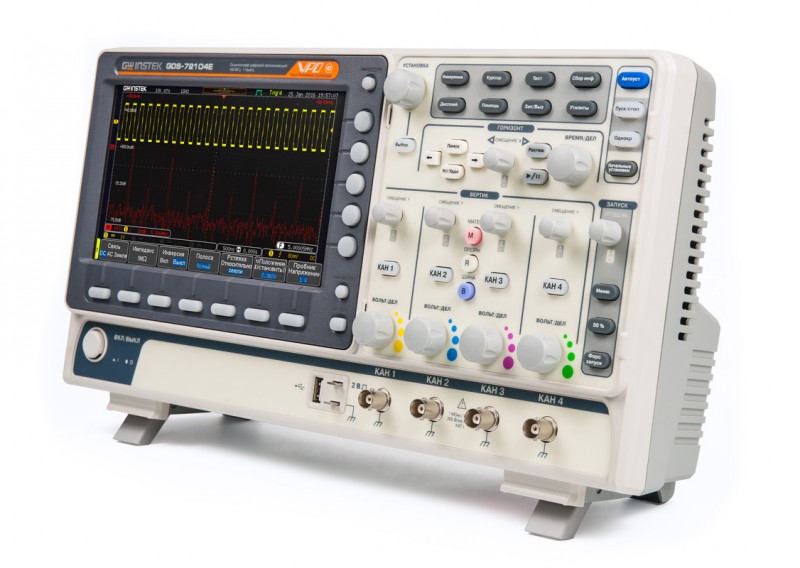

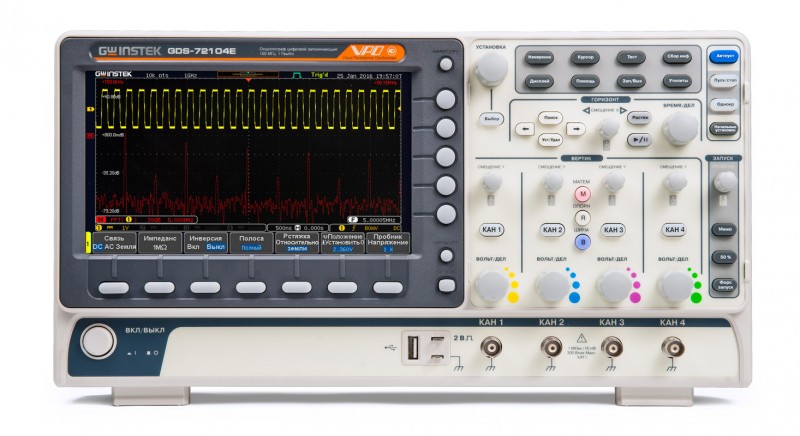

GDS-72202E Осциллограф цифровой запоминающий

Под заказ
Производитель: GW Instek
Гарантия: 36 мес.
Реестр РК: до 10.01.2024г.
Цена по запросу

Серия цифровых запоминающих осциллографов GDS-72000E является промежуточной между ранее выпущенными сериями GDS-71000A и GDS-72000. При этом новая линейка имеет ряд важных преимуществ по сравнению с GDS-72000, таких как увеличенный объем памяти, большее число сегментов в режиме сегментированной памяти и др.

Модельный ряд включает 6 моделей, в двух- и четырехканальном исполнении с полосами пропускания 70/100/200 МГц. Максимальная частота дискретизации составляет 1 ГГц, максимальная длинна памяти 10 МБ.

Осциллографы оснащены большим цветным ЖК дисплеем (TFT, диагональ 20 см, разрешение 800x480).

Высокая скорость обновления до 120000 осциллограмм в секунду, минимальный вертикальный диапазон 1 мВ/дел, частотный анализ (БПФ) на участке 1 МБ, функциональная насыщенность и надёжность позволяет поднять планку качества осциллографов среднего класса на новый уровень.

Сбалансированные характеристики и функциональные возможности прибора обеспечивают его широкий спектр применения. Новая серия GDS-72000E подойдет как для обучающих учреждений и радиолюбителей, так и для разработчиков.

Краткие характеристики:

  • Количество каналов 2, 4
  • Полоса пропускания 70, 100 и 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Максимальный объем памяти 10 МБ
  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
  • Режим сегментированной памяти (до 29,000 сегментов)
  • Режим «Поисковая машина» для поиска событий по заданным условиям
  • 28 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: +, -, x, ÷, встроенный редактор формул.
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
  • Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
  • Режимы растяжки окна, самописец и XY
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN
  • Регистратор данных до 100 часов, интервал регистрации от 2 с.

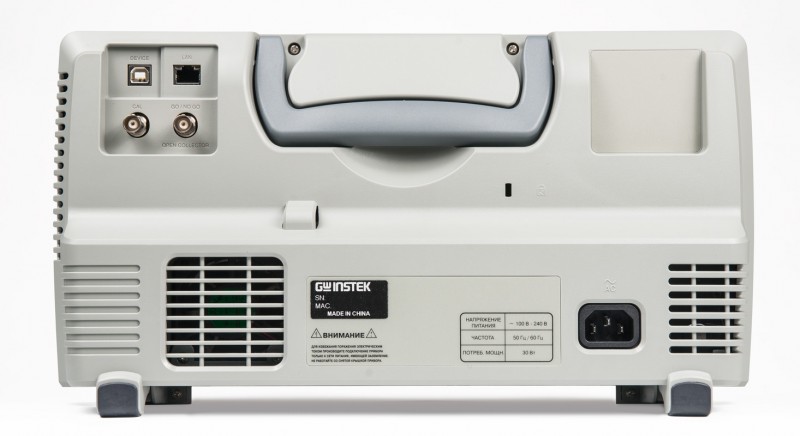

  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (20 см)
  • Вывод данных на печать (поддержка PictBrige)
Характеристики Параметры GDS-72072E / GDS-72074E GDS-72102E / GDS-72104E GDS-72202E / GDS-72204E
Канал вертикального отклонения Число каналов 2 / 4 2 / 4 2 / 4
Полоса пропускания (-3 дБ) 0…70 МГц 0…100 МГц 0…200 МГц
Огранич. полосы пропуск. 20 МГц 20 МГц 20, 100 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 %
Время нарастания ≤ 5 нс ≤ 3,5 нс ≤ 1,75 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 В (DC+AС пик), Кат I
Математика +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Канал горизонтального отклонения Коэф. развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,005 %
Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
синхронизация Источники синхросигнала любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0-D15)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр. 1 дел
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Частота дискретизации 2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
Интерполяция SinX/x
Длина записи  10 МБ
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения Функции DU; DT; 1/DT
Автоматические измерения Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Измерение   задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности Интерфейс USB, LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология  VPO Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек.
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
Общие данные ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 х 480)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты, масс 384 х 208 х 127 мм, 2,8 кг
Комплект поставки Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)

* Примечание: Для работы на шине SPI требуется модель, как минимум  с 3-мя входными каналами (GDS-72074E, GDS-72104E, GDS-72204E).
