GDS-71102B — Осциллографы цифровые запоминающие

GDS-71102B — Осциллографы цифровые запоминающие
Цена: 196 245 тг.
Реестр РК
до 10.01.2024г.
Поверка
приобретается отдельно
Гарантия
36 мес.
Производитель
GW Instek
  • Описание
  • Характеристики
  • Файлы

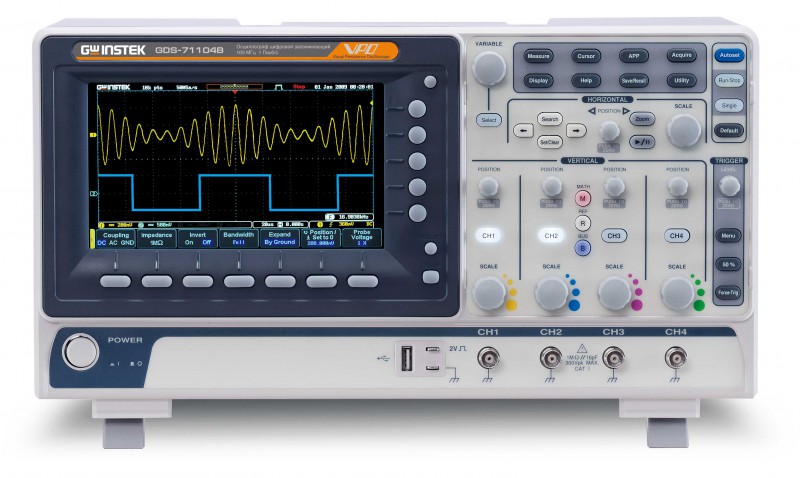

Представляем новую серию цифровых осциллографов GW Instek - GDS-71000B. В эргономичный и компактный корпус инженеры компании вложили немыслимые для осциллографов бюджетного уровня параметры. Серия GDS-71000B ориентирована на применение в сфере промышленного производства и в сфере образования.

В серии 5 моделей с полосами пропускания 100/70/50 МГц, частота дискретизации 1 Гвыб/с на канал, глубина памяти 10 Мб на канал. Скорость сбора и отображения сигнала на экране составляет 50,000 осциллограмм в секунду, такой высокий показатель быстродействия обеспечивает пользователям достоверную визуализацию сигнала. Осциллографы этой серии имеют полнофункциональный набор возможностей старших серий, среди которых, автоизмерения всех параметров (36 видов), курсорные измерения, математика. В режиме математических функций активация режима БПФ сигнала на интервале 1 МБ отсчетов позволяет выполнить типовой анализ сигнала в частотно-временном домене на экране осциллографа более точно.

Цветной ЖК-дисплей (диагональ 17,8 см) в комбинации с широким цветовым градиентом (256 цветов) позволяют наблюдать сигналы в высоком разрешении и максимальной детализацией.

Сочетание эргономичного и компактного корпуса с широкими измерительными возможностями, позволяют инженерам-разработчикам легко решать вопросы сложных измерений. Новая серия воплощает в себе самые передовые решения и новации в сфере цифровой осциллографии, которые на сегодня достигнуты GW Instek.

HTML

Краткие характеристики:

  • Количество каналов 2, 4
  • Полоса пропускания 50, 70 и 100 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Объем памяти: 10 МБ на канал
  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
  • 36 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: +, -, x, ÷, встроенный редактор формул
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
  • Режимы растяжки окна, самописец и XY
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (17,8 см)
Характеристики Параметры GDS-71054B GDS-71072B / GDS-71074B GDS-71102B / GDS-71104B
Канал вертикального отклонения Число каналов 4 2 / 4 2 / 4
Полоса пропускания (-3 дБ) 0…50 МГц 0…70 МГц 0…100 МГц
Огранич. полосы пропуск. 20 МГц 20 МГц 20 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 %
Диапазон уст. смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел)
Время нарастания ≤ 5 нс ≤ 5 нс ≤ 3,5 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 В (DC+AС пик), Кат I
Математика +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Канал горизонтального отклонения Коэф. развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,005 %
Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
синхронизация Источники синхросигнала Любой из каналов, внешний (только 2 кан. мод.)
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр. 1 дел
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Частота дискретизации 1 канал: 1 ГГц; 2 канала – 500 МГц/канал; 4 канала – 250 МГц/канал
Интерполяция SinX/x
Длина записи  10 МБ/канал
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения Функции DU; DT; 1/DT
Автоматические измерения Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Измерение   задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности Интерфейс USB, LAN (только для GDS-71074B, GDS-71104B)
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология  VPO Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек.
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
Общие данные ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8×10 дел (разреш. 800×480)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты, масс 384×208×127 мм, 2,8 кг
Комплект поставки Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1)
