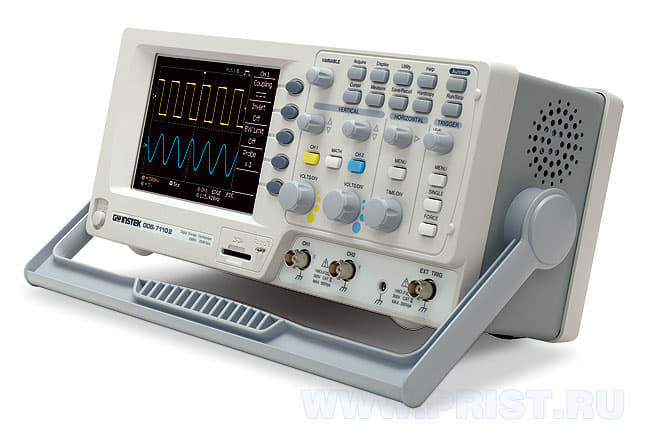

GDS-71062 — Осциллографы цифровые запоминающие 2-канальные

GDS-71062 — Осциллографы цифровые запоминающие 2-канальные

GDS-71062 — Осциллографы цифровые запоминающие 2-канальные
Цена: 185 729 тг.
Реестр РК
до 10.01.2024г.
Поверка
приобретается отдельно
Гарантия
36 мес.
Производитель
GW Instek
  • Описание
  • Характеристики

Серия GDS-71000 состоит из 4-х двухканальных моделей: GDS-71022, GDS-71042, GDS-71062 и GDS-71102 с полосами пропускания 25, 40, 60 и 100 МГц соответственно. Новые осциллографы порадуют пользователей высококонтрастным цветным 5,6” TFT дисплеем, эргономичным исполнением в новом малогабаритном корпусе (всего 15 см в глубину и вес 2,5 кг), функциональной насыщенностью, а также самой низкой ценой по сравнению с предыдущими сериями.

Новая серия GDS-71ххх относится к осциллографам начального уровня. Частота дискретизации в реальном времени составляет 250 МГц, тем самым частота однократного сигнала для этих моделей будет составлять порядка 25 МГц. Для наблюдения периодических сигналов предусмотрен режим эквивалентной дискретизации, которая составляет 25 ГГц. Выбор частоты дискретизации происходит автоматически при переключении коэффициента развёртки. Память на канал для новой серии составляет 4 кБ.Основное назначение серии GDS-71000 – это использование в сфере профессионального образования при изучении радиотехники и радиотехнических устройств. Для этого в осциллографах предусмотрен даже специальный режим, позволяющий блокировать автоматическую установку и предоставить студенту изучение работы с настройками. Также данные осциые осциллографы гарантируют чёткоеб контрастное отображение сигнала на монитореб отсутствие мерцанияб равномерность цвета и светаб большой угол обзора и прочие ллографы можно рекомендовать новичкам, не искушённым в изучении и моделировании сложных сигналов. Применительно к сфере разработки, производства, связи, технического обслуживания и ремонта – это наблюдение сложных сигналов, настройка радиоаппаратуры, отладка после ремонта, где в большинстве случаев наблюдается периодический сигнал и не требуется отслеживание различного рода сложных аномалий входного сигнала.

Новые модели сохранили все преимущества функциональной насыщенности предыдущих моделей: автоматические и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по длительности импульса и синхронизация ТВ сигналом. Сбор информации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), память (15 осциллограмм, 15 профилей), отображение опорных осциллограмм. В осциллографах также имеется калибратор с расширенным диапазоном параметров выходного сигнала. Осциллографы просты в эксплуатации, имеют справочное меню и мульти-язычную поддержку, в том числе и русского языка.

Для сохранения данных на передней панели осциллографов имеется слот для SD-карт, для дистанционного управления – предусмотрен USB разъём на задней панели. Сохранение данных возможно в различных форматах: в графическом (BMP), в виде отсчётов (CSV), файла настроек (SET).

Стоит отдельно подчеркнуть качество визуального отображения сигнала в новых осциллографах. В серии GDS-71000 применён высококонтрастный цветной 5,6” TFT дисплей, которому в соответствии с международным стандартом ISO 13406-2 присвоен высший класс 1. Стоит отметить, что большинство ЖК дисплеев, применяющихся в настоящее время в осциллографах имеют класс 2. Часть стандарта ISO 13406-2 включает требования и рекомендации, характеризуемые чёткостью, удобством и приемлемостью при использовании цветных дисплеев, основываясь на эргономических исследованиях. Таким образом, новые осциллографы гарантируют чёткое, контрастное отображение сигнала на мониторе, отсутствие мерцания, равномерность цвета и света, большой угол обзора и прочие визуальные достоинства современных дисплеев.

HTML

Краткие характеристики:

  • Полоса пропускания 25, 40, 60 и 100 МГц
  • Количество каналов 2
  • Макс. частота дискретизации: 250 МГц, эквив. 25 ГГц
  • Объем памяти 4 Кбайт на канал
  • Автоматические и курсорные измерения
  • Режимы растяжки, самописца и XY
  • Синхронизация по длительности импульса и ТВ
  • Режимы дискретизации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256)
  • Память: 15 осциллограмм, 15 профилей
  • Интерфейсы: USB 2.0 для управления и сохранения данных
  • Цветной TFT-дисплей с регулируемой яркостью
  • Русифицированное меню, 3 года гарантии
Характеристики Параметры GDS-71042 GDS-71062 GDS-71102
Канал вертикального отклонения Число каналов 2 2 2
Полоса пропускания
(-3 дБ)
0…40 МГц 0…60 МГц 0…100 МГц
нет Ограничение полосы пропускания до 20 МГц
Коэф. отклонения (Коткл.) 2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл. ± 3 %
Время нарастания ≤ 8,75 нс ≤ 5,8 нс ≤ 3,5 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 В (DC+AС пик, до 1 кГц)
Диапазон смещения ±0,4 В – при 2 мВ/дел…50 мВ/дел
± 4 В – при 10 мВ/дел…500 мВ/дел
± 40 В – при 1 В/дел…5 В/дел
Режимы работы Канал 1, канал 2, канал 1 (2) инвертированный, канал 1 и 2
Математика +, - ;БПФ
Канал горизонтального отклонения Коэф. развертки (Кразв.) 1 нс/дел…10 с/дел (шаг 1-2-5), самописец 250 мс/дел – 10 с/дел
Погрешность установки Кразв. ± 0,01 %
Режимы работы Основной, задержанный, ZOOM окна, самописец, X-Y
синхронизация Источники синхросигнала Канал 1, канал 2, сеть, внешний
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту, по длительности импульса (20 нс…10 с), пред- (10 дел. максимум) и послезапуск (1000 дел.)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…25 МГц: 0,5 деления или 5 мВ
25 МГц – 60/100: 1,5 деление или 15 мВ
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Частота дискретизации 250 МГц (обеспечивает наблюдение однократных сигналов с полосой спектра до 25 МГц без интерполяции)
Эквив. частота дискретизации 25 ГГц
Длина записи 4 кБ
Пиковый детектор 10 нс
Режимы работы Выборка, пик. детектор (> 10 нс); усреднение (2 /…/ 256)
Курсорные измерения Функции DU; DT; 1/DT
Автоматические измерения Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%)
Дополнительные возможности Интерфейс USB (файлы BMP, CSV- cохр. экранов и SET- профилей)
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1; Y – кан 2; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 15 осциллограмм; 15 профилей
Общие данные ЖК-дисплей Цветной, TFT, 5,6 дюймов, 8×10 дел (разрешение 320×240)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габаритные размеры 140×142×310 мм
Масса 2,5 кг
Комплект поставки Шнур питания (1), делитель 1:1/1:10 (2)
Опции GSC-006 - мягкая сумка для транспортировки и хранения
