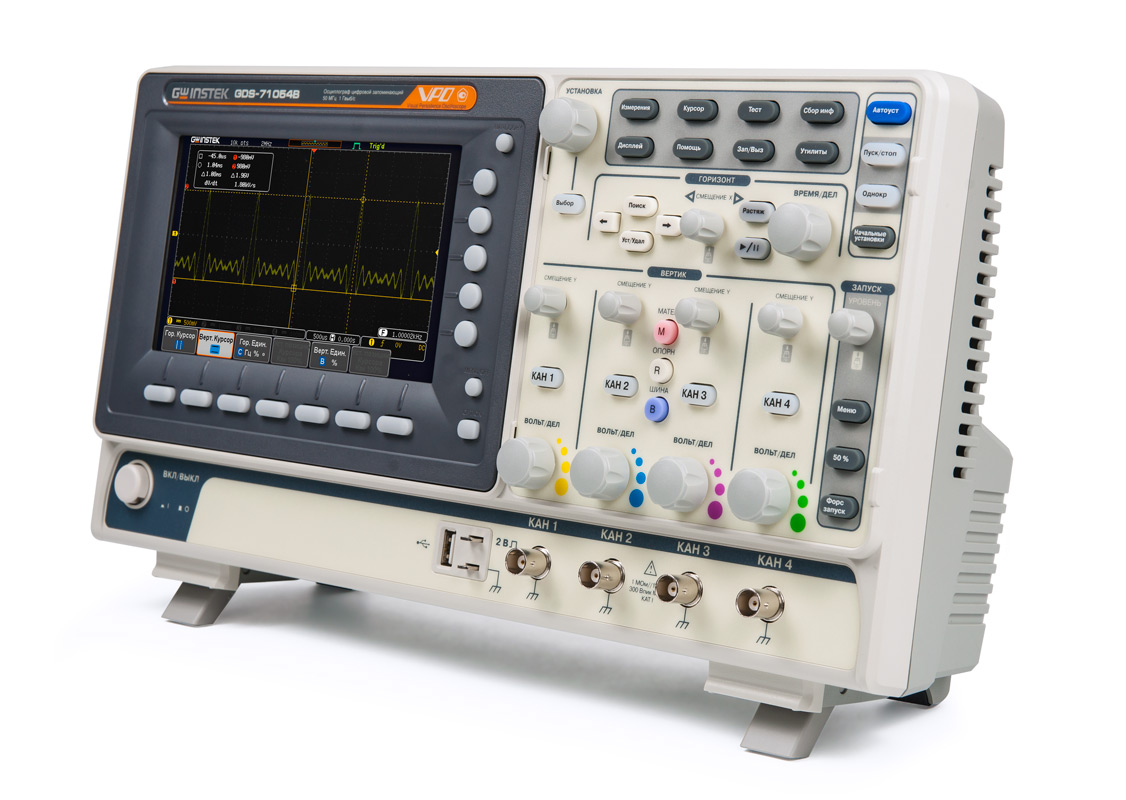

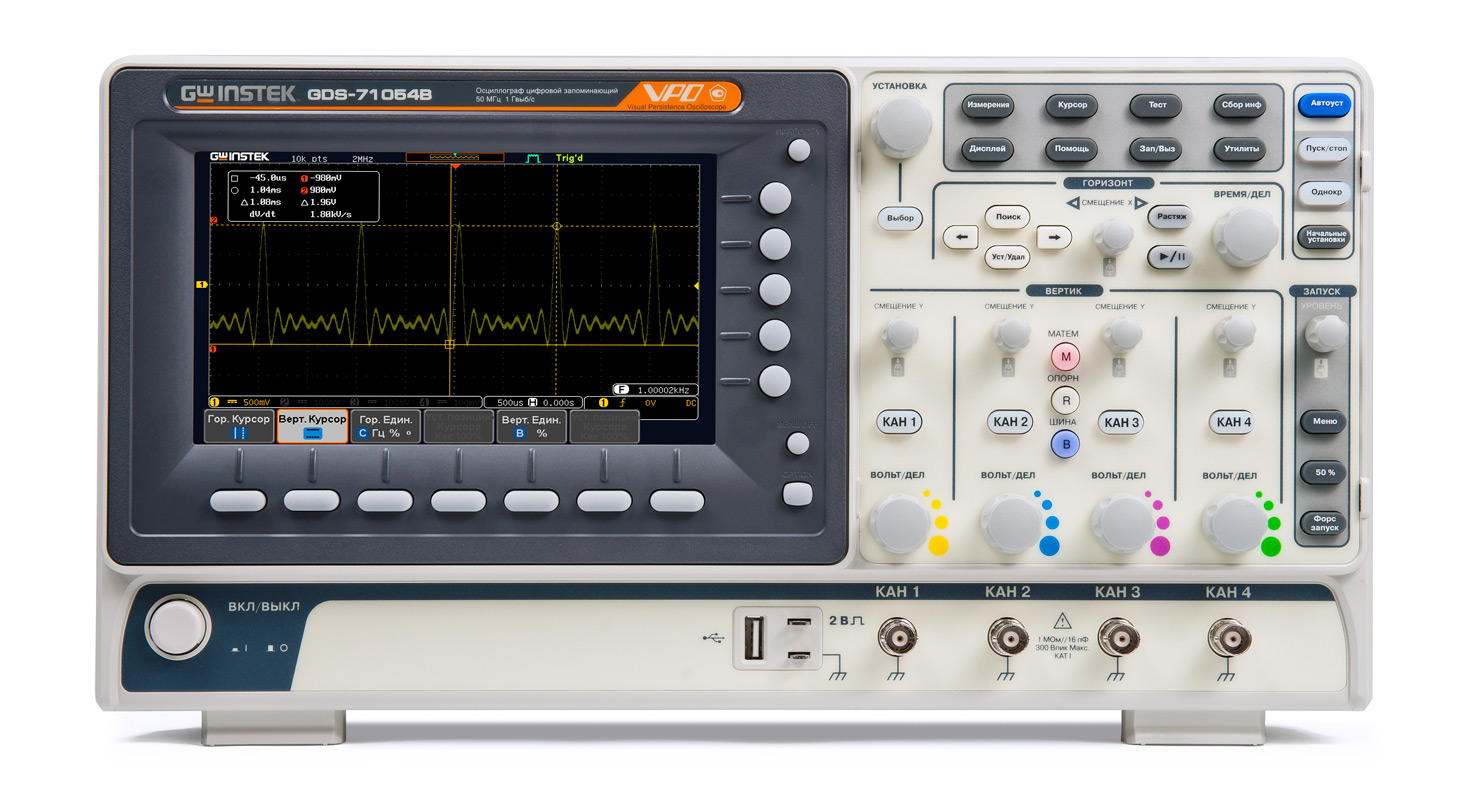

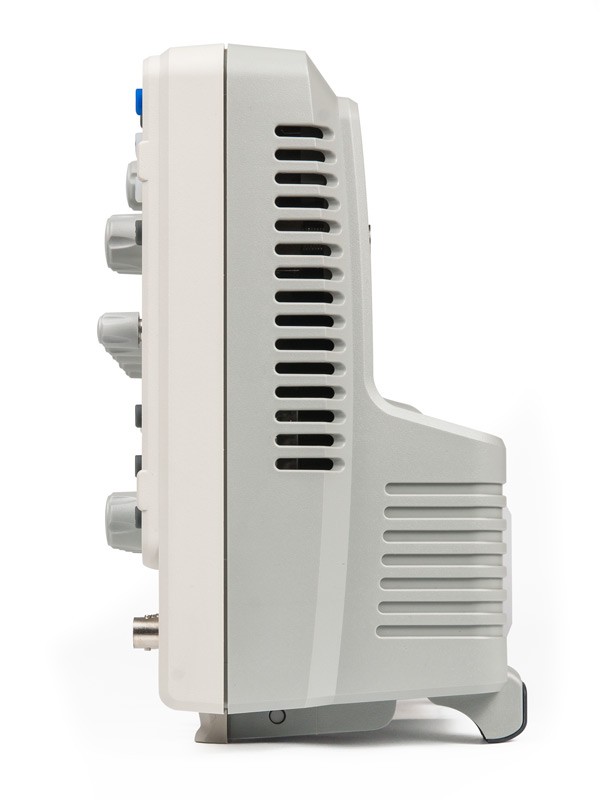

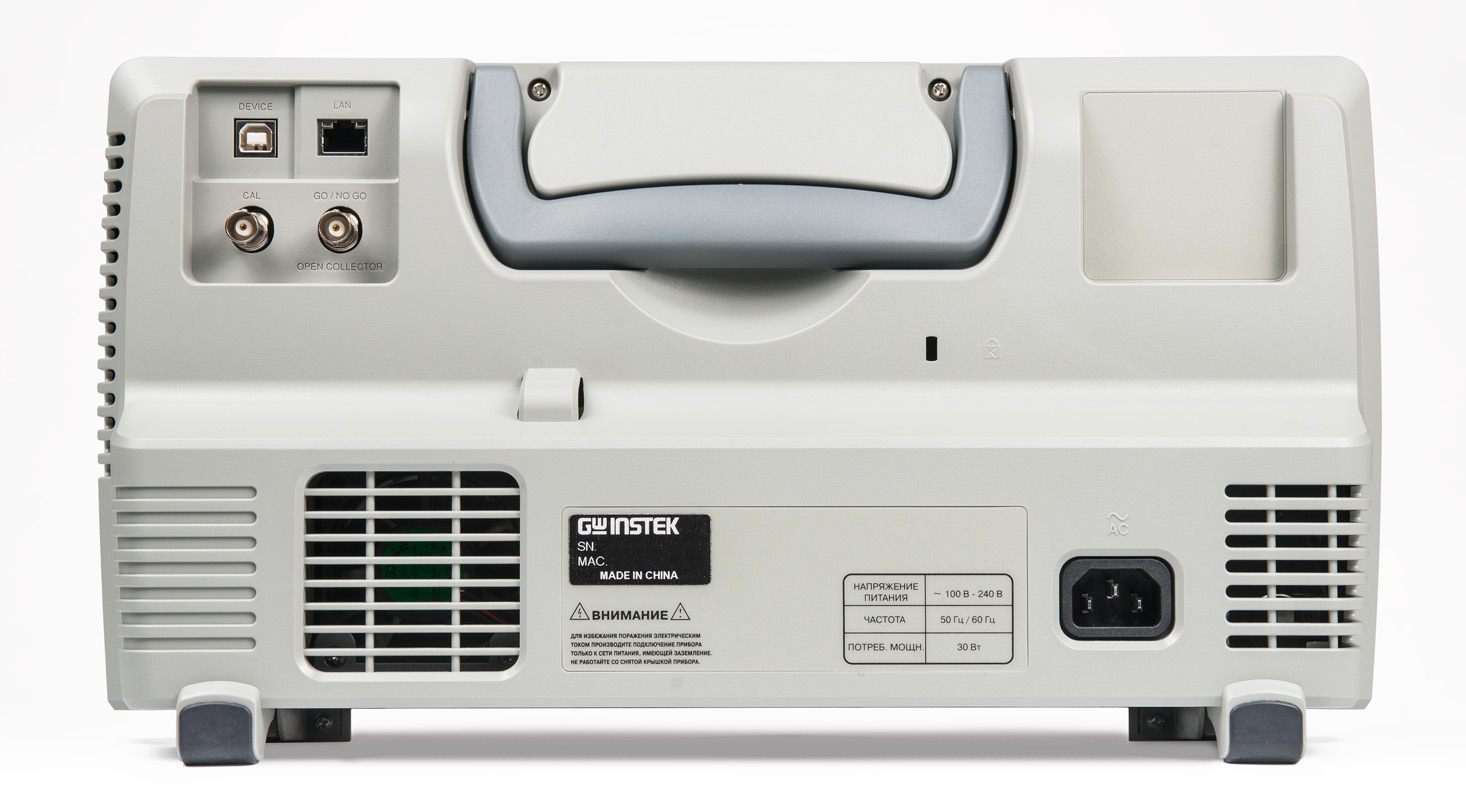

GDS-71054B — Осциллографы цифровые запоминающие
Представляем новую серию цифровых осциллографов GW Instek - GDS-71000B. В эргономичный и компактный корпус инженеры компании вложили немыслимые для осциллографов бюджетного уровня параметры. Серия GDS-71000B ориентирована на применение в сфере промышленного производства и в сфере образования.
В серии 5 моделей с полосами пропускания 100/70/50 МГц, частота дискретизации 1 Гвыб/с на канал, глубина памяти 10 Мб на канал. Скорость сбора и отображения сигнала на экране составляет 50,000 осциллограмм в секунду, такой высокий показатель быстродействия обеспечивает пользователям достоверную визуализацию сигнала. Осциллографы этой серии имеют полнофункциональный набор возможностей старших серий, среди которых, автоизмерения всех параметров (36 видов), курсорные измерения, математика. В режиме математических функций активация режима БПФ сигнала на интервале 1 МБ отсчетов позволяет выполнить типовой анализ сигнала в частотно-временном домене на экране осциллографа более точно.
Цветной ЖК-дисплей (диагональ 17,8 см) в комбинации с широким цветовым градиентом (256 цветов) позволяют наблюдать сигналы в высоком разрешении и максимальной детализацией.
Сочетание эргономичного и компактного корпуса с широкими измерительными возможностями, позволяют инженерам-разработчикам легко решать вопросы сложных измерений. Новая серия воплощает в себе самые передовые решения и новации в сфере цифровой осциллографии, которые на сегодня достигнуты GW Instek.
Краткие характеристики:
- Количество каналов 2, 4
- Полоса пропускания 50, 70 и 100 МГц
- Максимальная частота дискретизации: 1 ГГц
- Объем памяти: 10 МБ на канал
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- 36 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: +, -, x, ÷, встроенный редактор формул
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (17,8 см)
Характеристики | Параметры | GDS-71054B | GDS-71072B / GDS-71074B | GDS-71102B / GDS-71104B |
Канал вертикального отклонения | Число каналов | 4 | 2 / 4 | 2 / 4 |
Полоса пропускания (-3 дБ) | 0…50 МГц | 0…70 МГц | 0…100 МГц | |
Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20 МГц | |
Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |||
Погрешность установки Коткл. | ± 3 % | |||
Диапазон уст. смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) | |||
Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | |
Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |||
Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |||
Математика | +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) | |||
Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел | ||
Погрешность установки Кразв. | ± 0,005 % | |||
Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y | |||
синхронизация | Источники синхросигнала | Любой из каналов, внешний (только 2 кан. мод.) | ||
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по скорости нарастания и спада | |||
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |||
Чувствительность синхр. | 1 дел | |||
Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит | ||
Частота дискретизации | 1 канал: 1 ГГц; 2 канала – 500 МГц/канал; 4 канала – 250 МГц/канал | |||
Интерполяция | SinX/x | |||
Длина записи | 10 МБ/канал | |||
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |||
Курсорные измерения | Функции | DU; DT; 1/DT | ||
Автоматические измерения | Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
||
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |||
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
Дополнительные возможности | Интерфейс | USB, LAN (только для GDS-71074B, GDS-71104B) | ||
Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек. | |||
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||
Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |||
Общие данные | ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8×10 дел (разреш. 800×480) | ||
Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) | |||
Габариты, масс | 384×208×127 мм, 2,8 кг | |||
Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1) |
- Скачать: Расширенное описание
