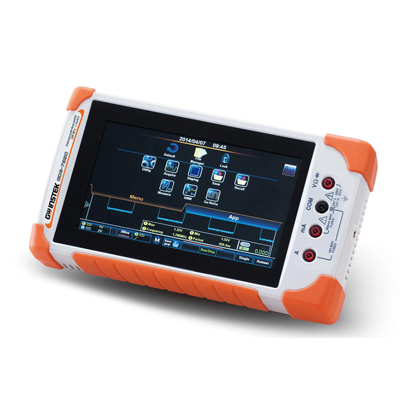

GDS-7210 — Портативные осциллографы-мультиметры

Сохранить
в PDF Отправить
на печать
Под заказ
Производитель: GW Instek
Гарантия: 12 мес.
Реестр РК: до 10.01.2024г.
Цена с НДС:0 тг.
Оставить заявку

Описание портативный осциллограф-мультиметр GDS-7210:

  • Цифровой осциллограф, мультиметр с функцией TrendPlot, регистратор;
  • Осциллограф: 2 канала, полосы пропускания 100 МГц;
  • Максимальная частота дискретизации: 1 ГГц;
  • Объем памяти: 1 МБ/канал;
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, чередующийся запуск;
  • Автоматические (до 36-х параметров) и курсорных измерения;
  • Математика: БПФ, +, -, х, /;
  • Регистратор: 30.000 осциллограмм;
  • Интерполяция: Sin X/х, линейная;
  • Функция автоустановки параметров развертки, запуска;
  • Режим X-Y;
  • Внутренняя память: 20 осциллограммы, 20 профилей настроек;
  • Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов;
  • TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов;
  • Интерфейсы: USB 2.0 для управления и сохранения данных (device);
  • Цветной емкостной сенсорный дисплей с автоповоротом изображения, диагональ 17,8 см;
  • Автономное батарейное питание - Li-pol аккумулятор (до 4 ч);
  • Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов;
  • Русифицированное меню, 3 года гарантии.


Краткие характеристики:

  • Цифровой осциллограф, мультиметр с функцией TrendPlot, регистратор
  • Осциллограф: 2 канала, полосы пропускания 70, 100, 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Объем памяти: 1 МБ/канал
  • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, чередующийся запуск
  • Автоматические (до 36-х параметров) и курсорных измерения
  • Математика: БПФ, +, -, х, /
  • Регистратор: 30.000 осциллограмм
  • Интерполяция: Sin X/х, линейная
  • Функция автоустановки параметров развертки, запуска
  • Режим X-Y
  • Внутренняя память: 20 осциллограммы, 20 профилей настроек
  • Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов
  • TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов
  • Интерфейсы: USB 2.0 для управления и сохранения данных (device)
  • Цветной емкостной сенсорный дисплей с автоповоротом изображения, диагональ 17,8 см.
  • Автономное батарейное питание - Li-pol аккумулятор (до 4 ч),
  • Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов
  • Русифицированное меню, 3 года гарантии
Характеристики Параметры GDS-7207 / GDS-7307 GDS-7210 / GDS-7310 GDS-7220 / GDS-7320
Режим осциллографа
Канал вертикального отклонения Число вх. каналов 2 2 2
Полоса пропускания (-3 дБ) 0…70 МГц 0…100 МГц 0…200 МГц
Огранич. полосы пропуск. 20 МГц
Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел (с шагом 1-2-5)
Погрешность установки Коткл. ± 3 %
Постоянное смещение 2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В;
1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В
Время нарастания ≤ 5 нс ≤ 3,5 нс ≤ 1,75 нс
Входной импеданс 1 МОм (± 2 %) / 16,5 пФ
Макс. входное напряжение 300 Вскз, Кат II
Связь по входу Открытый, закрытый, “земля”
Канал горизонтального отклонения Коэф. развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,002 %
Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
Синхронизация Источники синхросигнала любой из каналов
Режимы запуска развертки Автоколебательный, ждущий, однократный
Тип синхронизации По фронту,  ТВ-синхронизация, по длительности импульса, чередующийся запуск
Пред- (10 дел.) и послезапуск (1000 дел)
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхронизации 0…25 МГц: 0,5 дел или 5 мВ;  25…70/100/200 МГц: 1,5 дел или 15 мВ
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Макс. частота дискретизации 1 ГГц
Интерполяция SinX/x
Объем памяти 5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx)
Пиковый детектор 10 нс
Режимы работы Выборка, пик. детектор; усреднение (2…256), накопление, однократн.
Регистратор 30000 осциллограмм
Курсорные измерения Функции DU; DT; 1/DT
Автоматические измерения Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе и др.
Функции по горизонтали Частота; период; время нарастания и спада; +/- длит. импульса, +/-
скважность.
Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза
Частотомер Диапазон измерений От 2 Гц до полосы пропускания
Разрешение 6 разрядов
Дополнительные возможности Интерфейс USB (изолированный)
Математика Сложение, вычитание, умножение, деление, БПФ, инверсия
ПО OpenWave 200
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц
Встроенный flash диск 120 МБ
Режим мультиметра
Разрешение индикатора Максимальная индикация «50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx
Постоянное и переменное (СКЗ) напряжение Пределы измерения напряжений DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В
AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц)
Вх. сопротивление 10 МОм
Погрешность DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)
GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)

AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц
Постоянный и переменный (СКЗ) ток Предел измерений тока   DC: 50 мА, 500 мА,10 А
AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА
Погрешность измерения DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр)
GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр)

AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц
Сопротивление Предел измерений 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм
Диапазон измерений 50 Ом … 5 МОм
Погрешность 500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр)
Температура
(GDS-73xx)) 		Диапазон -50…1000 °С
Разрешение 0,1 °С
Термопары B, E, J, K, N, R, S, T
Прозвон цепи Порог срабатывания < 15 Ом
Индикация Непрерывный зв. сигнал
ИСПЫТАНИЕ P-N Напряжение теста 0…2,8 В
Дополнительные возможности Функции Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений)
Общие данные Дисплей Цветной сенсорный (емкостной) ЖК-дисплей
Диагональ 17,8 см (разреш. 480 х 800),
Напряжение питания Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А;
Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %)
Габариты 240,2 × 136 × 59,7 мм
Масса 1,5 кг
Комплект поставки Шнур питания (1), делитель 1:1/1:10 (2), РЭ (1), тестовые провода GTL-207 (2), кейс (GSC-010) и сумка (GSC-011) для переноски, адаптер питания (GAP-001), ремешок (GWS-001).
Опции GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами)

Комплект поставки GDS-7210

№ Наименование Количество
1 Портативный осциллограф-мультиметр GDS-7210 1
2 Шнур питания 1
3 Делитель 1:1/1:10 1
4 Тестовые провода 2
5 Кейс 1
6 Сумка 1
7 Адаптер питания 1
8 Ремешок 1
9 Руководство по эксплуатации 1
