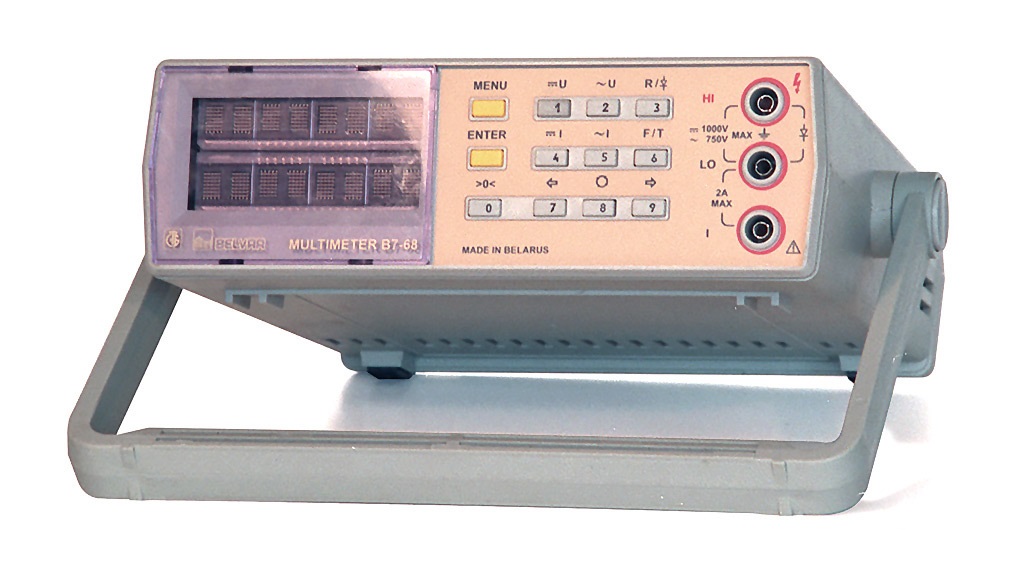

Назначение универсального вольтметра В7-68:
Вольтметр универсальный В7-68: Измерение постоянного напряжения (0.1 мВ ... 1000 В), переменного напряжения (0.1 мВ ... 750 В); Постоянный/Переменный ток (1 мА ... 2 А); Сопротивление (0,1 Ом ... 40 МОм); Частота (10 Гц ... 1000 кГц); Период (1 мкс ... 900 мс); Проверка p-n переходов; Измерение среднеквадратического значения переменного напряжения произвольной формы; Дополнительные функции: измерение min/max значений, допусковый контроль, усреднение результатов, расширение диапазона измеряемых токов (программный шунт); Автоматический/ручной выбор пределов; Самодиагностика (начальная, текущая); Защита от переполюсовки и перегрузки («электронный» предохранитель); Микропроцессор; ПЗУ Дисплей: 2-строчный, регулировка яркости, 3¾ разряда; Интерфейсы RS-232, RS-485: выдача результатов на компьютер, дистанционное программирование; Звуковой контроль; Жесткие условия эксплуатации; Малогабаритный, компактный; Масса 1,2 кг.
Технические характеристики универсального вольтметра В7-68:
|
Параметр
|
Значения
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
|
|
Диапазон напряжений
|
0.1 мВ ... 1000 В
|
|
Предел измерения
|
400 мВ/4 В/40 В/400 В/1000 В
|
|
Погрешность измерения
|
±0,06%
|
|
Входной импеданс
|
1 ГОм (до 400 мВ),10 МОм (свыше 400 мВ)
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
|
|
Диапазон напряжений
|
0.1 мВ ... 750 В
|
|
Предел измерения
|
400 мВ/4 В/40 В/400 В/750 В
|
|
Диапазон частот
|
20 Гц … 100 кГц
|
|
Погрешность измерения (гармоническое колебание)
|
± (0,15 ... 0,3)%
|
|
Дополнительная погрешность (негармоническое колебание)
|
±1% при Ка<3 (20 Гц...20 кГц)
|
|
Входной импеданс
|
1 МОм/50 пФ
|
|
ПОСТОЯННЫЙ ТОК
|
|
Диапазон токов
|
1 мА...2 А (расширение с программным шунтом)
|
|
Погрешность измерения
|
±0,1%
|
|
ПЕРЕМЕННЫЙ ТОК
|
|
Диапазон токов
|
1 мА...2 А (расширение с программным шунтом)
|
|
Диапазон частот
|
20 Гц…5 кГц
|
|
Погрешность измерения
|
±0.4%+10 ед.
|
|
СОПРОТИВЛЕНИЕ
|
|
Диапазон сопротивлений
|
0.1 Ом ... 40 МОм
|
|
Предел измерения
|
400 Ом/4 кОм/40 кОм/400 кОм/4000 кОм/40 МОм
|
|
Погрешность измерения
|
±0,15% (< 400 кОм), ±0.2% (> 400 кОм)
|
|
ЧАСТОТА
|
|
Диапазон частот
|
10 Гц ... 1000 кГц
|
|
Предел измерения
|
10 кГц/100 кГц/1000 кГц
|
|
Погрешность измерения
|
±0,1%
|
|
Чувствительность
|
> 500 мВ
|
|
ПЕРИОД
|
|
Диапазон
|
1 мкс ... 900 мс
|
|
Предел измерения
|
9 мс/90 мс/900 мс
|
|
Погрешность измерения
|
±0,1%
|
|
Чувствительность
|
> 500 мВ
|
|
ПРОВЕРКА P-N ПЕРЕХОДА
|
|
Контролируется сопротивление прямо смещенного перехода
|
|
ДИСПЛЕЙ
|
|
Тип индикаторов
|
Матричные СД-индикаторы
|
|
Формат индикации
|
3 3/4 разряда
|
|
ОБЩИЕ ДАННЫЕ
|
|
Условия эксплуатации
|
Минус 10 oС … 40 oС
|
|
Напряжение питания
|
220 В ±10%, 50 Гц
|
|
Габаритные размеры
|
245 x 70 x 242 мм
|
|
Масса
|
1,2 кг
|
Комплект поставки В7-68
|
№
|
Наименование
|
Количество
|
|
1.
|
Вольтметр универсальный В7-68
|
1
|
|
2.
|
Руководство по эксплуатации
|
1
|
