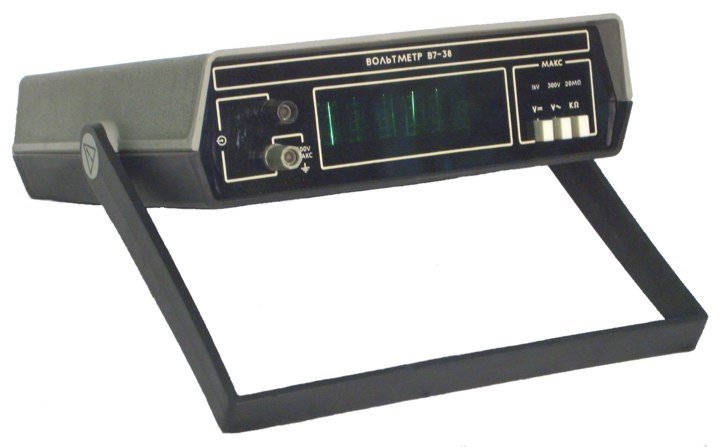

В7-38 - вольтметр универсальный
Вольтметр универсальный В7-38 применяется при ремонте, настройке и разработке электро- и радиотехнических устройств и систем.
Основные данные:
-
Диапазон измерения:
-
напряжения постоянного тока 10 мкВ - 1000 В;
-
напряжения переменного тока 10 мкВ - 300 В (40 Гц- 10 кГц), 10 мкВ-200 В (10-100 кГц);
-
постоянного и переменного тока 10 нА - 2 А;
-
сопротивления постоянному току 10 мОм - 20 МОм
-
Погрешность измерения:
-
напряжения постоянного тока ±[0,02+0,02(Uk/Ux)](0,2; 2 В), ±[0,05+0,02(Uk/Ux)] (20, 200, 1000 В);
-
напряжения переменного тока ±[(0,2...0,5)+0,02(Uk/Ux)] в зависимости от поддиапазона измерения и диапазона частот;
-
постоянного тока ±[0,2+0,02(Ik/Ix)];
-
переменного тока ±[0,2+0,02(Ik/Ix)]
-
сопротивления постоянному току ±[(0,05...0,5)+(0,02...0,1)(Rk/Rx)]
-
Входное сопротивление (при измерении напряжения постоянного тока): 10 МОм ± 5%
-
Активная составляющая входного сопротивления (при измерении напряжения переменного тока): 1 МОм ± 5%
-
Входная емкость не более 100 пФ
-
Перегрузочная способность при измерении:
-
напряжения постоянного тока 1100 В;
-
напряжения переменного тока 350 В;
-
сопротивления 100 В
-
Подавление помех, не менее:
-
нормального вида частотой сети 40 дБ;
-
общего вида 80 дБ
