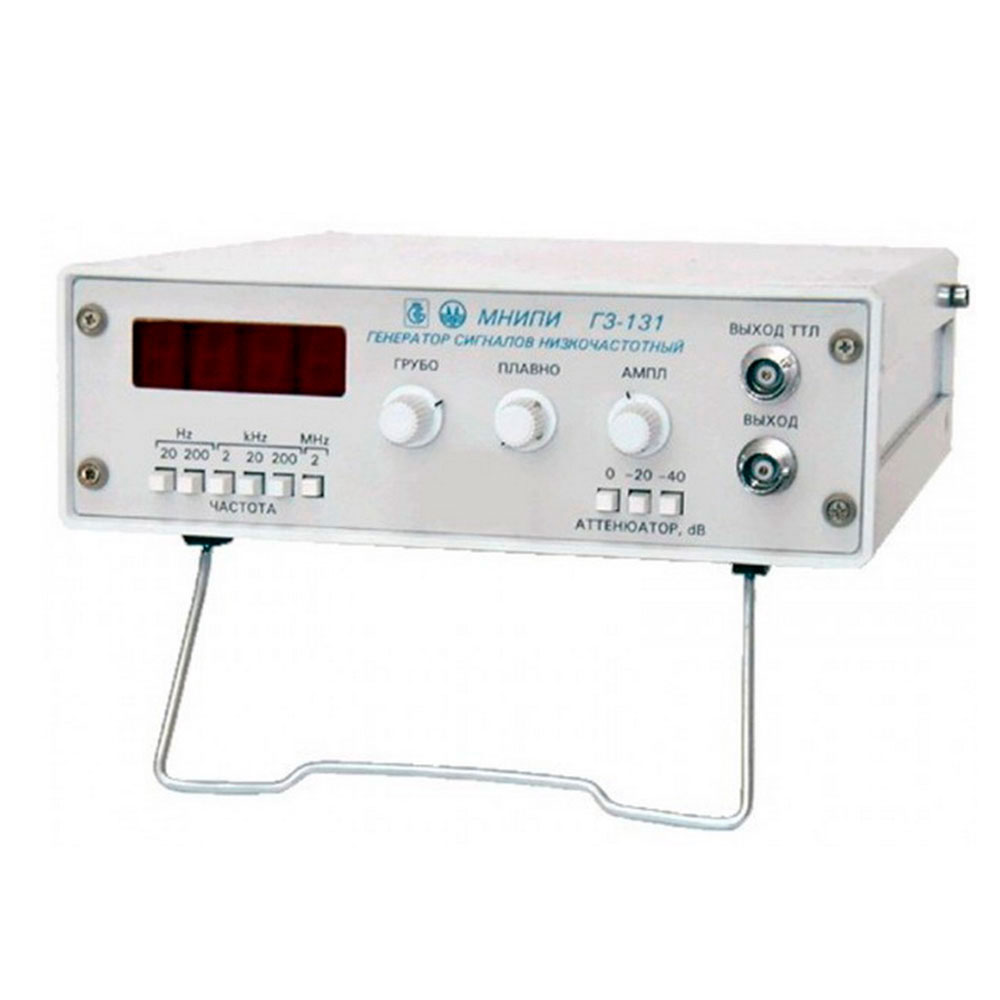

Назначение генератора сигналов низкочастотного Г3-131

Генератор сигналов низкочастотный Г3-131 обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.

Генератор низкочастотного синусоидального сигнала Г3-131предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Особенности генератора сигналов низкочастотного Г3-131

  • Полоса частот 2 Гц - 2 МГц
  • Цифровая индикация частоты
  • Светодиодная индикация рабочего диапазона и уровня ослабления


Технические характеристики генератора сигналов низкочастотного Г3-131

Параметр Значение
Формы выходных сигналов Синус, прямоугольник (ТТЛ уровень)
Диапазон частот 2 Гц - 2 МГц
Погрешность установки частоты ± 1%
Нестабильность частоты за 15 мин 0,1%; за 180 мин 0,5%
Амплитуда:
без нагрузки
нагрузка 600 Ом

≥ 10 В
≥ 5 В
Плавное ослабление ≥ 20 дБ
Сигнал синусоидальной формы
Коэффициент гармоник 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz
Сигнал прямоугольной формы (ТТЛ уровень)
Значение напряжения:
высокого уровня
низкого уровня

≥ 2,4 В (нагрузка 300 Ом, 100 пФ)
≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
Время перехода из высокого уровня в низкий и наоборот ≤ 100 нс
Общие характеристики
Питание (220±22) В, (50±0,5) Гц
Потребляемая мощность 10 В · А
Габаритные размеры (HxWxD) 210x248x71 мм
Масса 2 кг
Условия эксплуатации:
Рабочая температура
Влажность

5°С - 40°С
80% при 25 °С

Комплект поставки Г3-131

Наименование Количество
1. Генератор сигналов низкочастотный Г3-131 1
