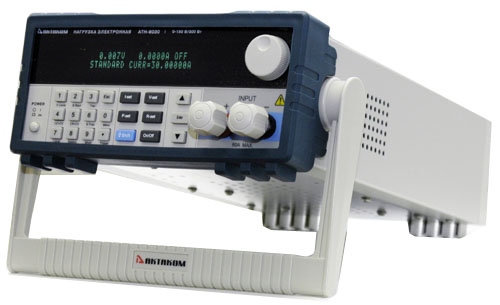

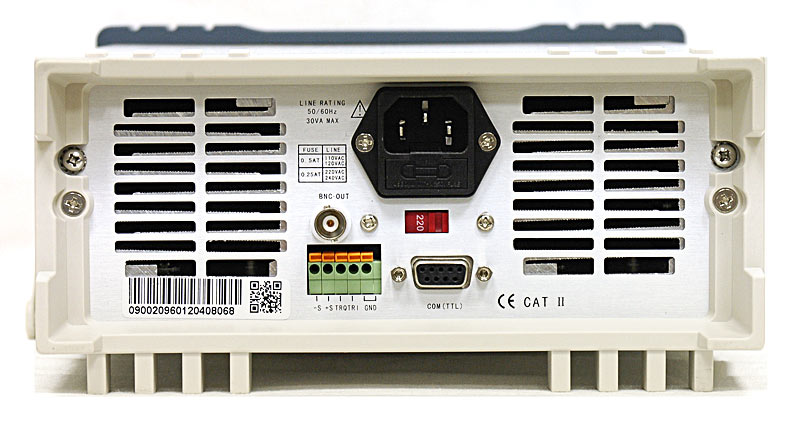

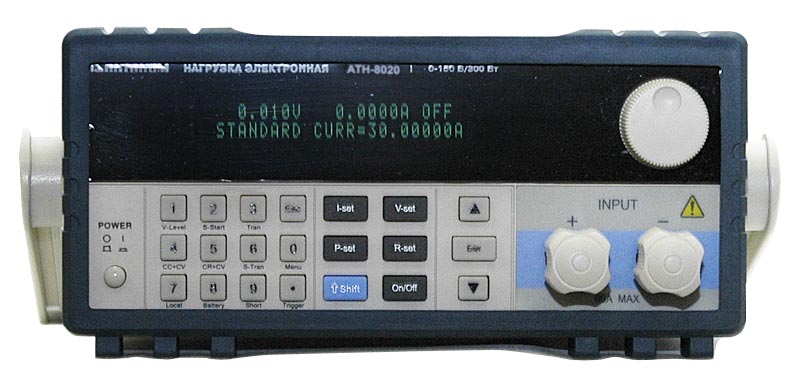

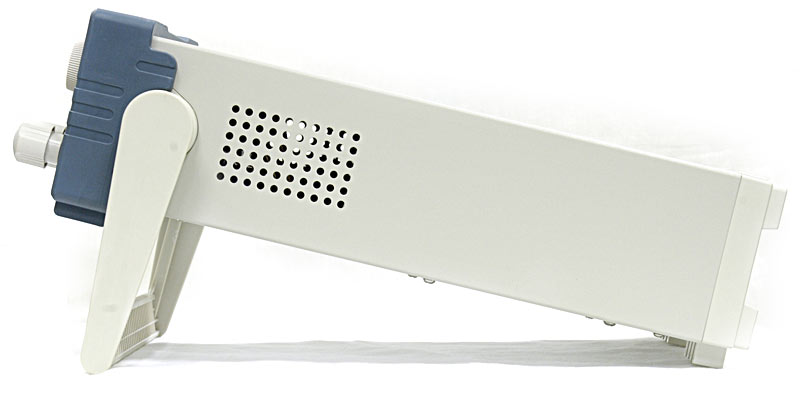

АТН-8020 - электронная программируемая нагрузка
Функции электронной программируемой нагрузки АТН-8020 :
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 20 А, мощность поглощения до 300 Вт.
Особенности электронной программируемой нагрузки АТН-8020 :
- ВФД-дисплей
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Функция "мягкого" запуска
- Тестирование батарей
- Тестирование светодиодов
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Компенсация падения напряжения
- Работа по спискам
- Автоматическое тестирование
- Управление по USB / RS-232
Технические характеристики электронной программируемой нагрузки АТН-8020 :
|
Входные параметры |
Мощность | 200 Вт | |
| Ток | 0...30 A | ||
| Напряжение | 0...150 В | ||
| CC режим | Диапазон | 0...3 A | 0...30 A |
| Разрешение | 0,1 мA | 1 мA | |
| Точность | 0.03%уст.знач.+0.05%диап. | 0.03%уст.знач.+0.05%диап. | |
| CV режим | Диапазон | 0.1...19.999 В | 0.1...150 В |
| Разрешение | 1 мВ | 10 мВ | |
| Точность | 0.03%уст.знач.+0.02%диап. | 0.03%уст.знач.+0.02%диап. | |
| CR режим | Диапазон | 0.03...10 кОм | 0.03...5 кОм |
| Разрешение | 16 бит | 16 бит | |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. | |
| CW режим | Диапазон | 0...200 Вт | 0...200 Вт |
| Разрешение | 1 мВт | 10 мВт | |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. | |
| Измерение напряжения | Напряжение | 0...19.999 В | 0...150 В |
| Разрешение | 1 мВ | 10 мВ | |
| Точность | 0.015%уст.знач.+0.03%диап. | 0.015%уст.знач.+0.03%диап. | |
| Измерение тока | Ток | 0...3 A | 0..30 A |
| Разрешение | 0.01 мА | 0,1 мA | |
| Точность | 0.03%уст.знач.+0.05%диап. | 0.03%уст.знач.+0.08%диап. | |
| Измерение мощности | Мощность | 100 Вт | 200 Вт |
| Разрешение | 1 мВт | 10 мВт | |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. | |
| Тестирование батарей | Напряжение батареи: 0.1...150 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА. Временной диапазон 1 с- 16 ч. | ||
| Динамическое тестирование | Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2;: 60 мкс-999 с; точность: ±(15% смещение+10% диап.) | ||
|
"Мягкий" запуск Время |
1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс Точность: ±(15% смещение+10% диап.) |
||
| Короткое замыкание | Ток (CC) | =3.3 A | = 33 A |
| Напряжение (CV) | 0 В | ||
| Сопротивление (CR) | = 55 мОм | ||
| Размеры | Ш x В x Д (мм) | 108 x 214 x 365 | |
| Масса | кг | 3.5 | |
"
