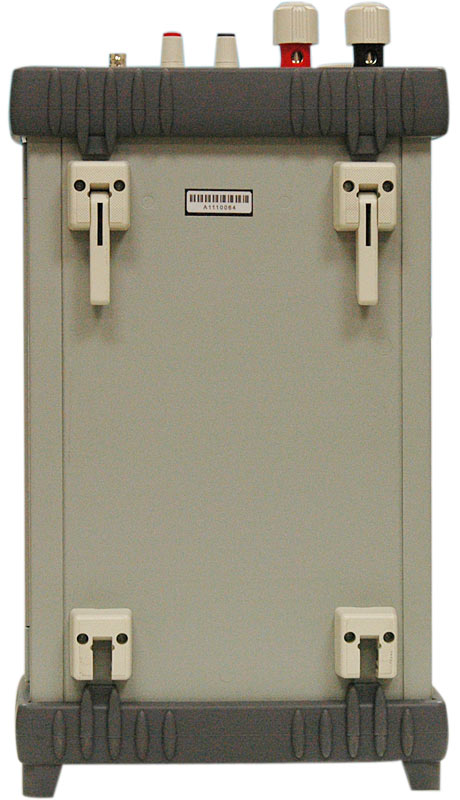

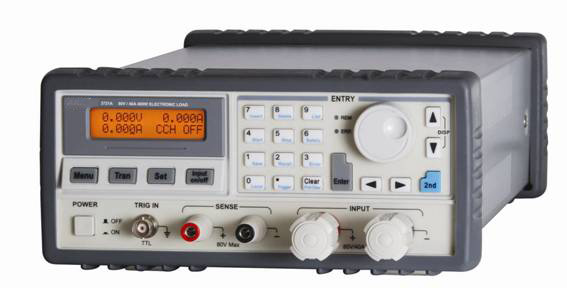

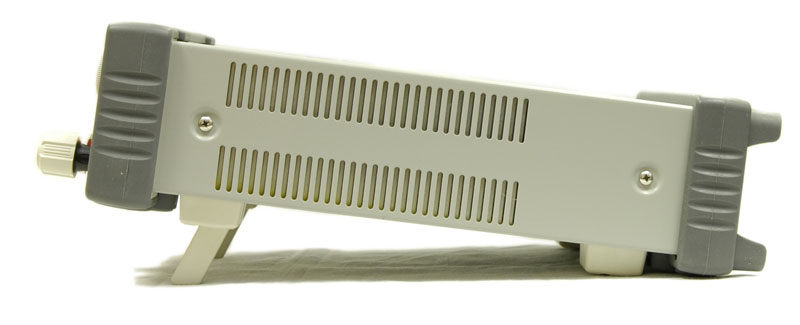

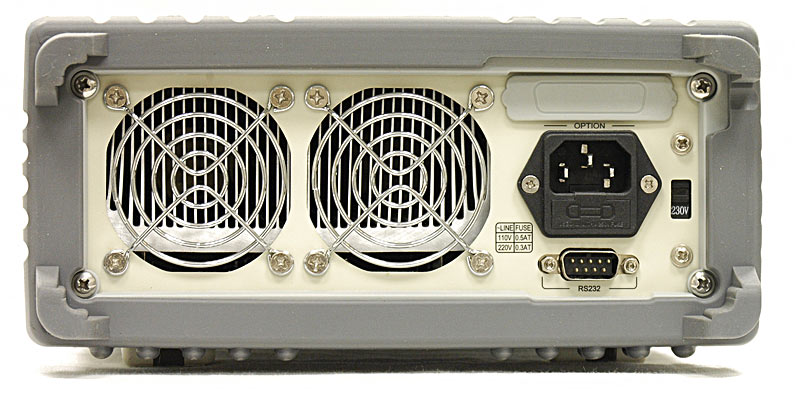

AEL-8321 Электронная программируемая нагрузка
Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 40 А, потребляемой мощностью до 400 Вт.
- LCD дисплей с подсветкой
- Высокое разрешение АЦП 24 - бит, ЦАП - 17 бит
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Автокалибровка
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Режим короткого замыкания
- Работа по спискам
- Управление по RS-232 по SCPI коммандам
- Поддержка LabView
Технические характеристики
Входные параметры | |
Ток
Напряжение
Мощность |
0~40 A
0~80 В
400 Вт |
Минимальное рабочее напряжение на всем диапазоне токов | 0,6 В |
Режим постоянного тока | |
Диапазоны
Разрешение
Погрешность |
0~4 A / 0~40 A
0,1 мA / 1 мА
0,1℅+5 мА / 0,1℅+10 мА |
Режим постоянного напряжения | |
Диапазон
Разрешение
Погрешность |
0~80 В
1 мВ
0.1℅+10 мВ |
Режим постоянного сопртивления | |
Диапазон
Разрешение
Погрешность |
0,02~2 Ом / 2~200 Ом / 20~2000 Ом
0,1 мОм / 8,6 мкСм*/0,96 мкСм
0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм |
Режим постоянной мощности | |
Диапазон
Разрешение (<100 Вт/ ≥ 100 Вт)
Погрешность |
0~400 Вт
1 мВт/10 мВт
0,2℅+600 мВт |
Измерение тока | |
Диапазоны
Разрешение
Погрешность |
0~4 A / 0~40 A
0,1 мA / 1 мА
0,05℅+4 мА / 0,05℅+8 мА |
Измерение напряжения | |
Диапазоны
Разрешение
Погрешность |
0~80 В
1 мВ
0,1℅+8 мВ |
Измерение мощности | |
Диапазон
Разрешение (<100 Вт/ ≥ 100 Вт)
Погрешность |
0~400 Вт
1 мВт/10 мВт
0,1℅+600 мВт |
Скорость нарастания тока | |
Верхний диапазон CC
Верхний диапазон CC |
1 мА/мкс~4 A/мкс
100 мкА/мкс~400 мA/мкс |
Разршение | 1 мA/мкс |
Погрешность | 3% + 10 мкс |
Динамический режим | |
Тип | Непрерывный, импульсный, переключаемый |
Частотный диапазон | 0,38 Гц~50 кГц |
Временной диапазон
Разрешение
Погрешность |
0~655,35 мс
10 мкс
0.2℅+10 мкс |
Время нарастания/спада
Разрешение
Погрешность |
10 мкс~655,35 мс
10 мкс
0.2℅+10 мкс |
Работа по списку | |
Время шага
Разрешение
Погрешность |
10 мкс ~ 100000 с
10 мкс
0,2℅+10 мкс |
Количество шагов | 1~50 |
Цикл | 1~65535 |
Список | 7 списков |
Тестирование батарей | |
Время разряда
Разрешений
Погрешность |
1 с~100 ч
1 с
0.2℅+1 с |
Емкость батареи
Разрешение
Погрешность |
1 мА•ч~4000 А•ч
1 мА•ч
0,3℅+0,01А•ч |
Короткое замыкание | |
CCL Режим
CCH Режим
CV Режим
CRL Режим
CRM Режим
CRH Режим
CPV Режим
CPC Режим |
4,4 A
44 A
0 В
0,018 Ом
1.8 Ом
18 Ом
420 Вт
0 Вт |
Максимальная скорость нарастания | |
Ток
Напряжение |
4 A/мкс
0,6 В/мкс |
Вход запуска | |
Уровень
Длительность |
TTL , спадающий фронт
≥ 10 мкс |
Максимальный входной уровень | |
Ток
Напряжение |
44 A
84 В |
Режимы защиты | по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности |
Защита от обратного тока | |
Вход выключен
Вход включен |
30 A
50A |
Пульсации + шум | |
Ток (скз/пик-пик)
Напряжение (скз) |
4 мА/40 мА
5 мВ |
Интерфейс | RS232; GPIB, USB - опция |
Язык программирования | SCPI |
Питание | |
Напряжение
Частота |
переменное напряжение 110 В или AC 220 В±15℅
48 ... 63 Гц |
Вес | 5,8 кг |
* - величина обратная сопротивлению
