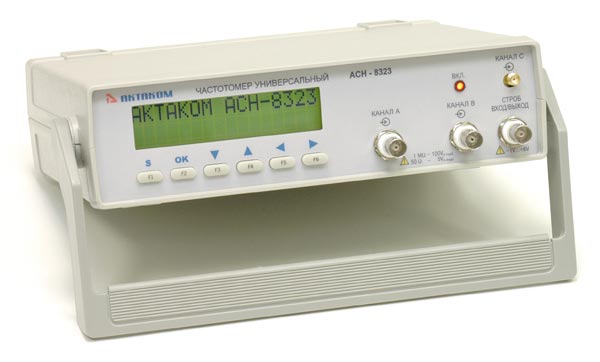

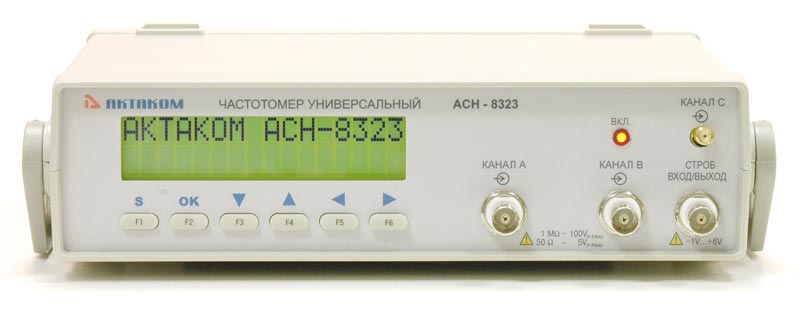

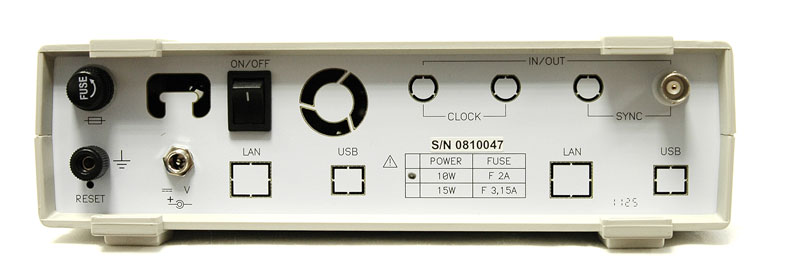

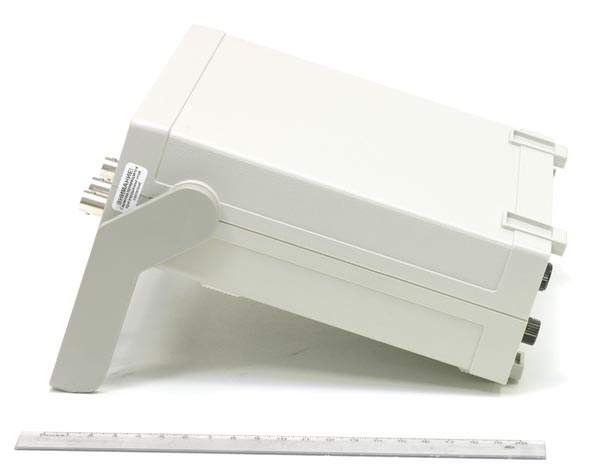

Частотомер АСН-8323
Назначение портативного частотомера АСН-8323:
Универсальный частотомер АСН-8323, предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB / LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений. Старшие модели обеспечивают оценку мощности входного сигнала.
Портативный частотомер АСН-8323: измерение частоты по входам А и В 0,1 Гц ... 120 МГц, по входу С (опция) 1 МГц ... 8 ГГц; диапазон длительностей импульсов 10 нс ... 10 с; входной импеданс 1 МОм 20 пФ, 50 Ом; интерфейс связи с ПК (опция) USB 1.1 / LAN; питание + 5,5 ... 6 В / 220 В; габаритные размеры 260х210х70 мм; масса не более 2 кг.
Особенности портативного частотомера АСН-8323:
-
Измерение частоты по входам А, B, С (опция);
Измерение периода по входам А, B;
Измерение уровня сигнала по входам А, B, С (опция);
Измерение длительности импульсов по входам А и В;
Измерение скважности импульсов по входам А и В;
Измерение скорости вращения;
Измерение интервала между импульсами по каналу А и каналу B;
Измерение длительности импульса , в том числе с накоплением статистики (размер выборки устанавливается пользователем);
Статистическая обработка результатов измерений (усреднение, медиана, девиация, среднеквадратическое, RMS), фиксация минимального, максимального и среднего значений;
Математические функции для сигналов одного или двух каналов (что позволяет производить измерения параметров: скорость, давление или температура, индицируемых непосредственно в тех единицах, которые необходимы);
Одновременный вывод двух показаний измерения;
Удержание показаний;
Режим относительных измерений (измеряется отклонение текущей частоты от начальной);
Режим часов и секундомера;
Внешняя синхронизация;
Внешнее тактирование;
Управляемый уровень переключения входных формирователей каналов А и В;
Выход опорного генератора 5 МГц;
Работа прибора в комплексе с компьютером со связью по USB;
Удаленное управление и сбор данных с помощью специального программного обеспечения;
Двухстрочный буквенно-цифровой дисплей;
Графическое отображение уровня мощности входного сигнала;
2 основных канала измерения + дополнительной ВЧ канал;
Интерфейс связи с ПК (опция) USB 1.1 / LAN.
Технические характеристики портативного частотомера АСН-8323:
Параметр | Значения |
Диапазон входных частот по входам А и В | 0,1 Гц ... 120 МГц |
Диапазон входных напряжений по входам А и В | 0,025 ... 25 В |
Диапазон входных частот по входу С (опция) | 1 МГц ... 8 ГГц |
Чувствительность по входу С (опция) | – 40 дБ |
Разрядность отображения результата измерения | 9 разрядов |
Диапазон длительностей импульсов | 10 нс ... 10 с |
Входной импеданс | 1 МОм 20 пФ, 50 Ом |
Относительная погрешность частоты и периода | 10–9 |
Напряжение питания | + 5,5 ... 6 В / 220 В |
Габаритные размеры | 260 х 210 х 70 мм |
Масса | не более 2 кг |

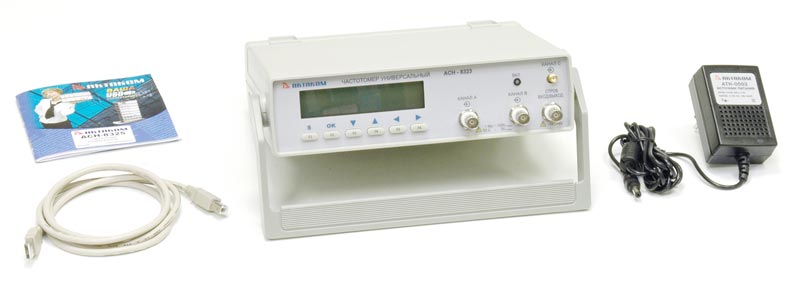

Комплект поставки АСН-8323
Наименование | Количество |
Портативный частотомер АСН-8323 | 1 |
Руководство по установке и паспорт | 1 |
Дополнительная комплектация
Наименование | Цена |
Возможна поставка приборов с интерфейсами RS-232 и GPIB | По запросу |
ВЧ-кабель в ассортименте | По запросу |
АСЕ-1008, интерфейсный модуль для связи с ПК по USB |
АСЕ-1072, модуль интерфейсный USB/LAN |
АСН-0801, ВЧ канал - вход С для частотомеров АСН-832х для работы в полосе до 8 ГГц |
АТН-0702, сетевой адаптер к АСК-3002, АСК-3102, АСН-832* |
