Трансформаторная электротехническая лаборатория «АНГСТРЕМ-2»

Под заказ
Производитель: Ангстрем
Цена по запросу

Назначение

  1. Измерение параметров изоляции оборудования подстанций.
  2. Измерение переходного сопротивления контактов оборудования и сопротивления обмоток трансформаторов.
  3. Измерение потерь холостого хода силовых трансформаторов.
  4. Измерение сопротивлений короткого замыкания силовых трансформаторов.
  5. Проверка коэффициентов трансформации.
  6. Проверка группы соединения обмоток трансформаторов.
  7. Испытание изоляции оборудования повышенным переменным напряжением промышленной частоты 50Гц., до 100 кВ.,20 кВА.
  8. Испытание изоляции оборудования повышенным выпрямленным напряжением.
  9. Измерение токов утечки аппаратов.
  10. Диагностика низковольтной аппаратуры.
  11. Проверка автоматических выключателей.
  12. Проверка релейной защиты.

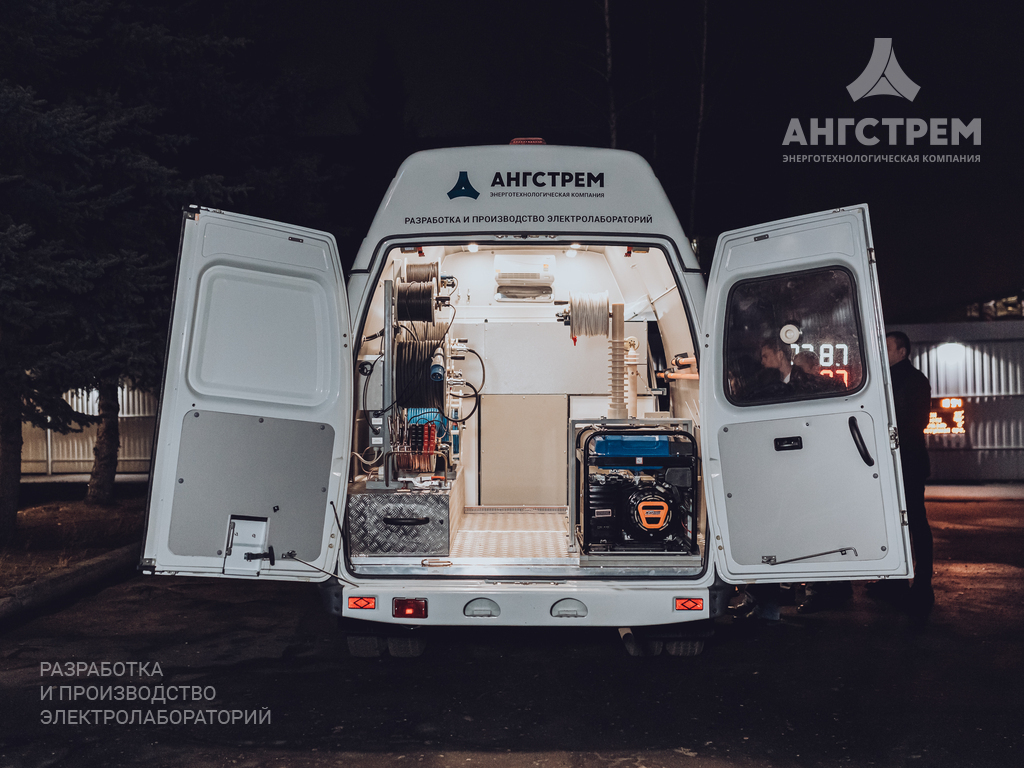

Транспортная база

Базовое шасси. Общая комплектация По выбору заказчика.

Система управления трансформаторной электролабораторией «АНГСТРЕМ-2»

Назначение Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений.
Типы систем управления
  1. Автоматизированная (компьютеризированная) система управления.

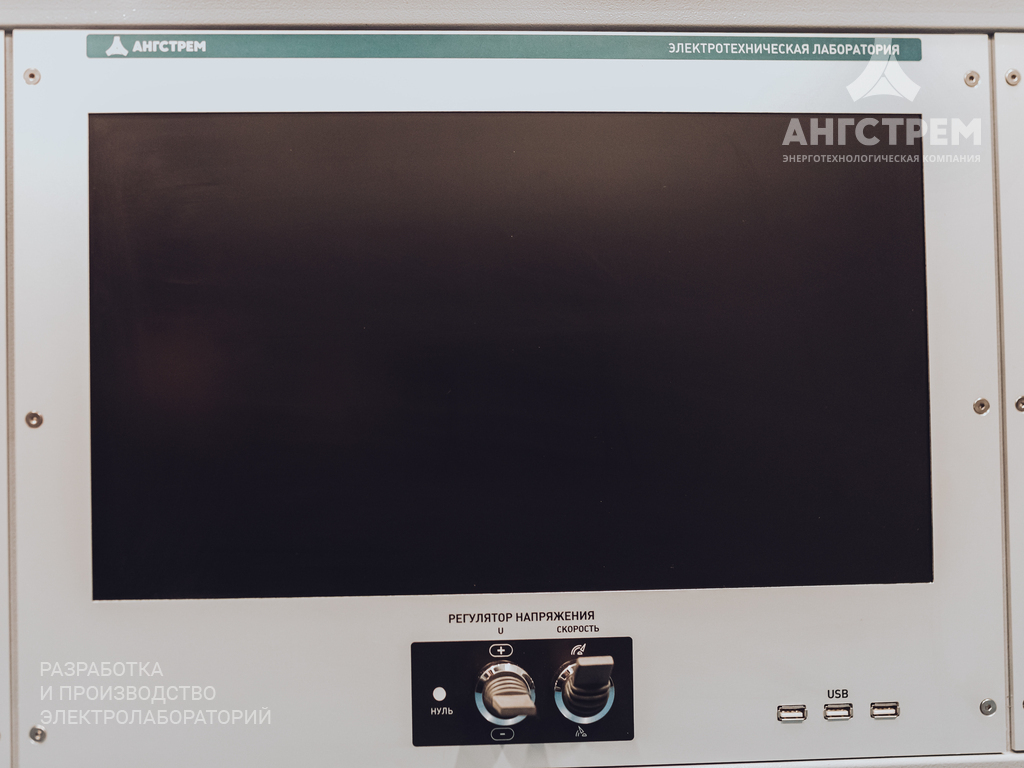

    Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения.
  2. Система управления классического типа.
    Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде.

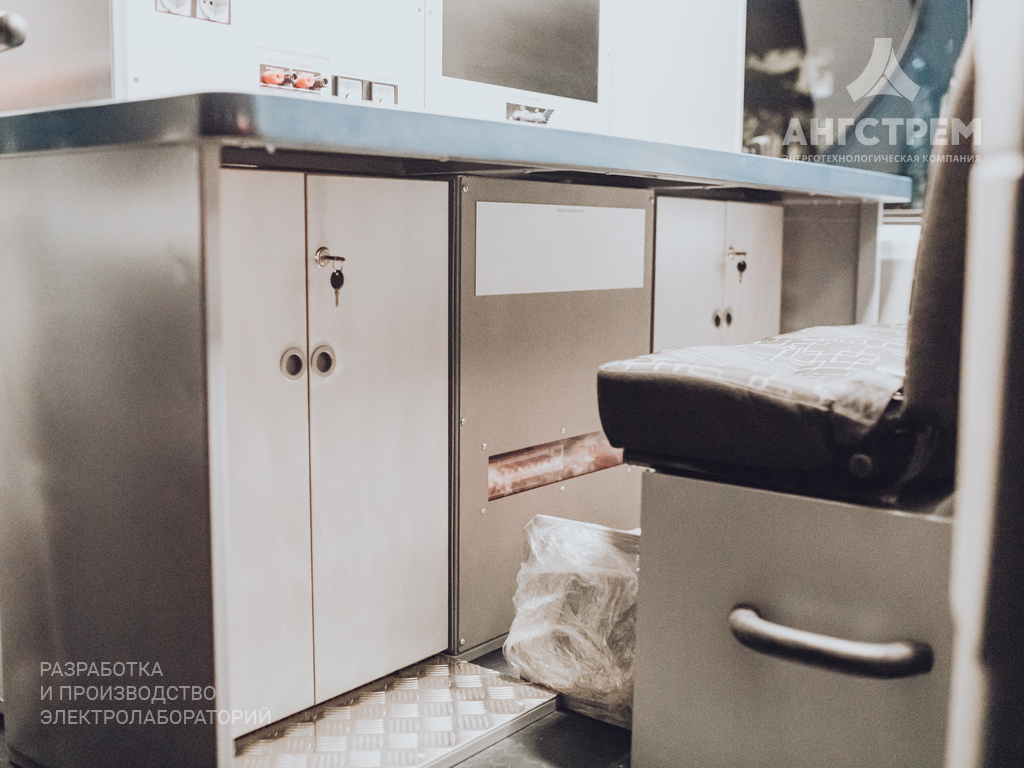

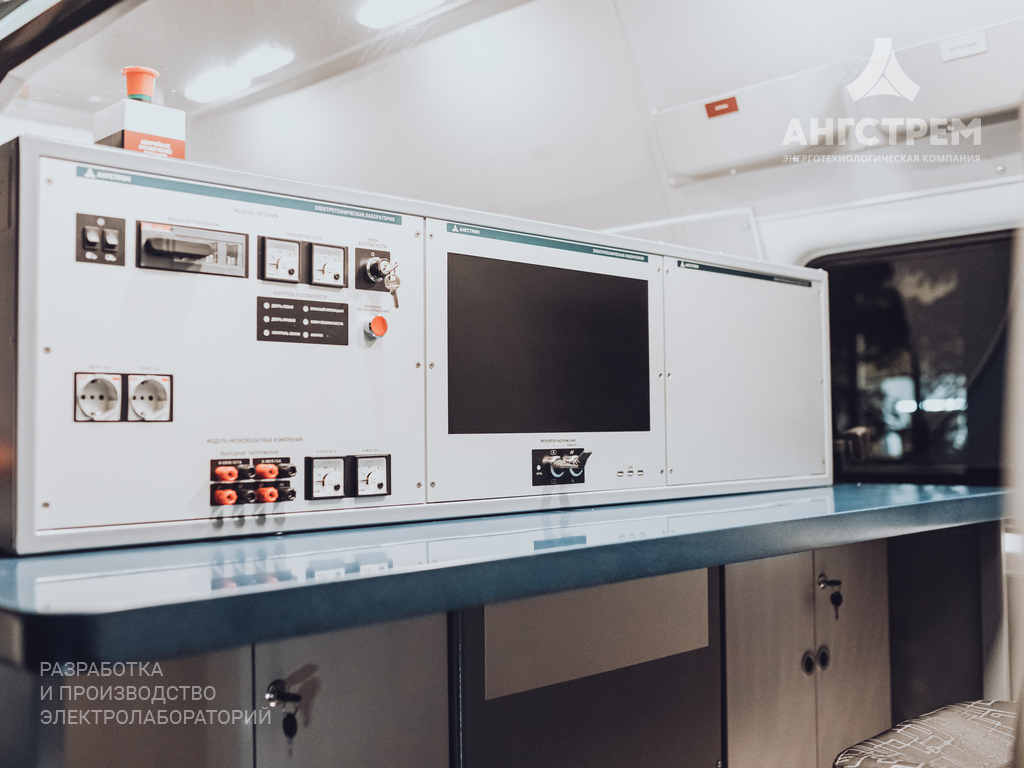

Конструкция Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной не менее 300 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки.



При приобретении трансформаторной электролаборатории компания «АНГСТРЕМ» проводит практический обучающий семинар для трех сотрудников.

Виды обучения:

  • на полигоне компании «АНГСТРЕМ»,
  • в рабочих условиях заказчика.

Разделы обучения:

  • Теоретические основы проведения работ с использованием электролаборатории.
  • Практический опыт отыскания мест повреждений и проведения высоковольтных испытаний при помощи трансформаторной электролаборатории «АНГСТРЕМ».

После завершения курса компания «АНГСТРЕМ» выдает сертификаты об успешном прохождении обучения.

Основные модули трансформаторной электролаборатории «АНГСТРЕМ-2»

Название Описание
Модуль высоковольтной коммутации Предназначен для безопасного дистанционного переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели.
Тип подключения к кабельной линии: 1-фазный или 3-фазный.

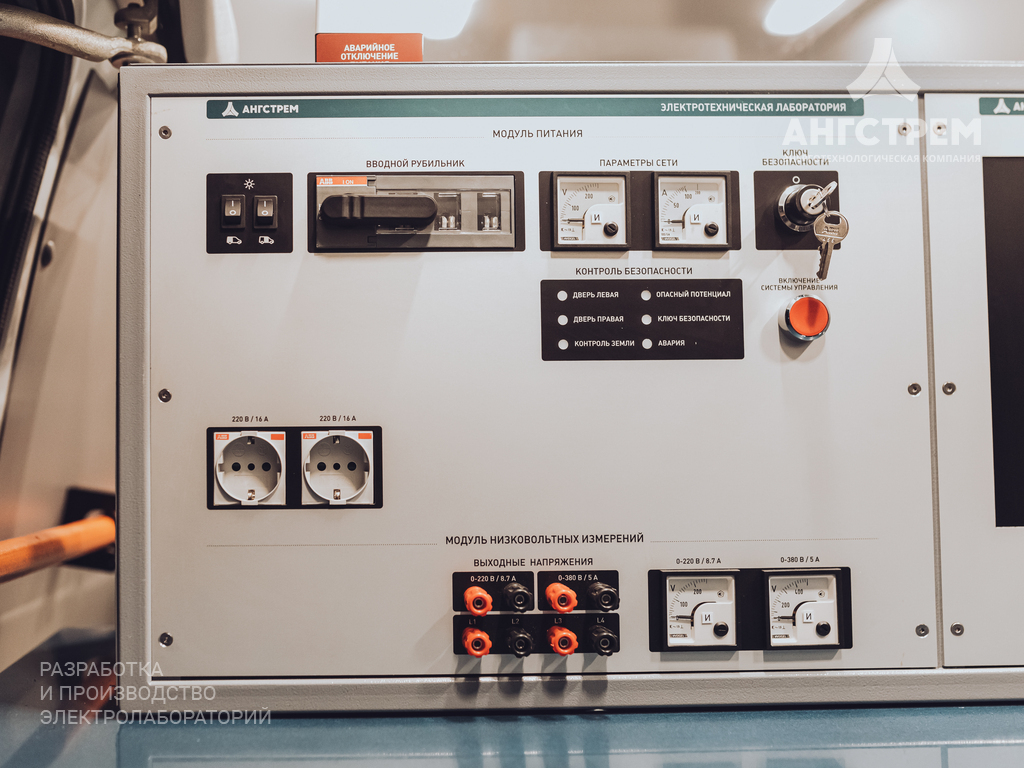

Модуль безопасности питания Развязка элементов системы управления от питающей сети и стабилизации напряжения питания.
Модуль регулятора напряжения Плавное регулирование выходных напряжений силовых модулей электролаборатории.
Модуль низковольтных измерений Проведение низковольтных измерений на переменном и постоянном напряжении (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.).
Модуль измерения тангенса угла потерь Контроль параметров изоляции высоковольтного оборудования.
Испытательно-прожигающий комплекс
Система измерения высокого напряжения СВИ-100/140
Источник испытательного напряжения
Автоматический ограничитель тока

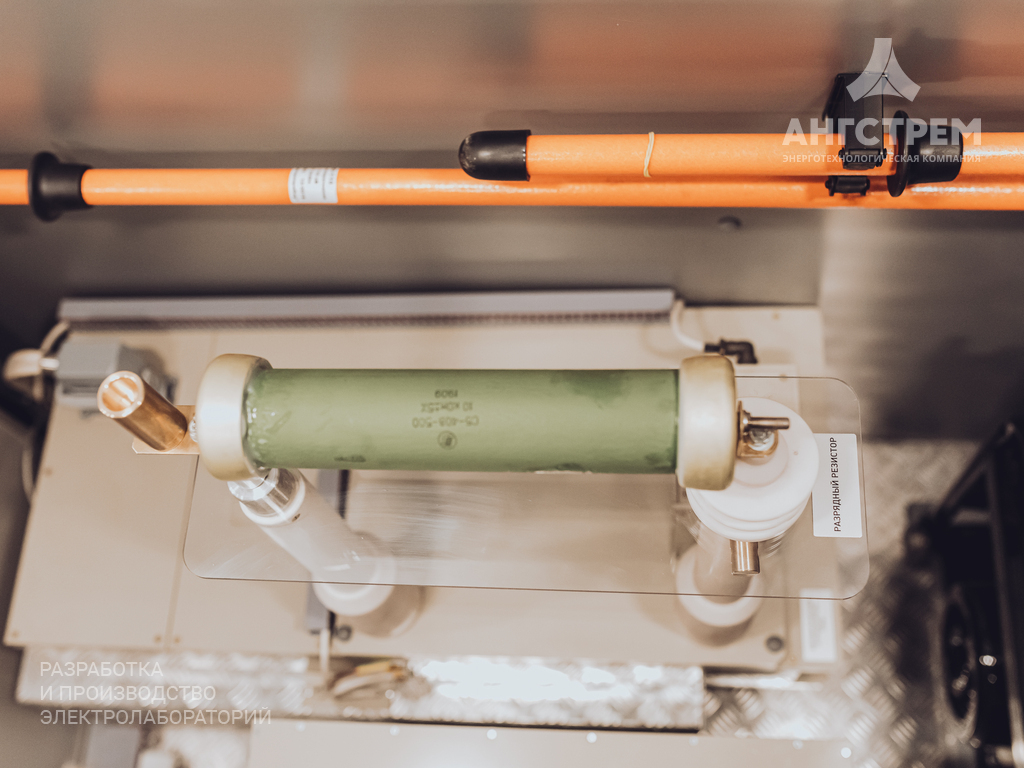

Автоматический разрядный комплекс
Испытания выпрямленным напряжением и переменным напряжением промышленной частоты.
Дополнительные функции:
  • прожигание поврежденной изоляции силовых кабелей на высоком напряжении,
  • формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения.
Модуль связи
  • Автоматическое ограничение токов, возникающих при пробое объекта.
  • Формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения.
  • Создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки.

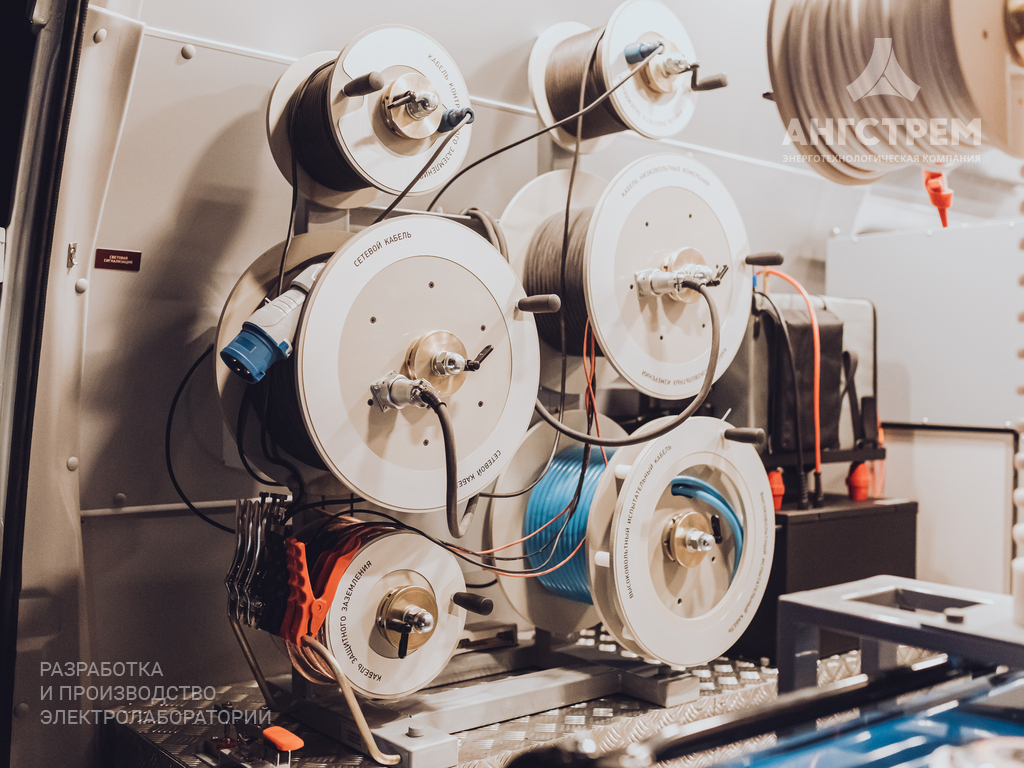

Система кабельных барабанов и соединительных кабелей Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления.
Конструкция:
Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке.
Безопасность:
Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства.
Количество барабанов: 4 или 6.
Модуль контроля заземления Контроль качества цепей заземления и величины потенциала на кузове электролаборатории.

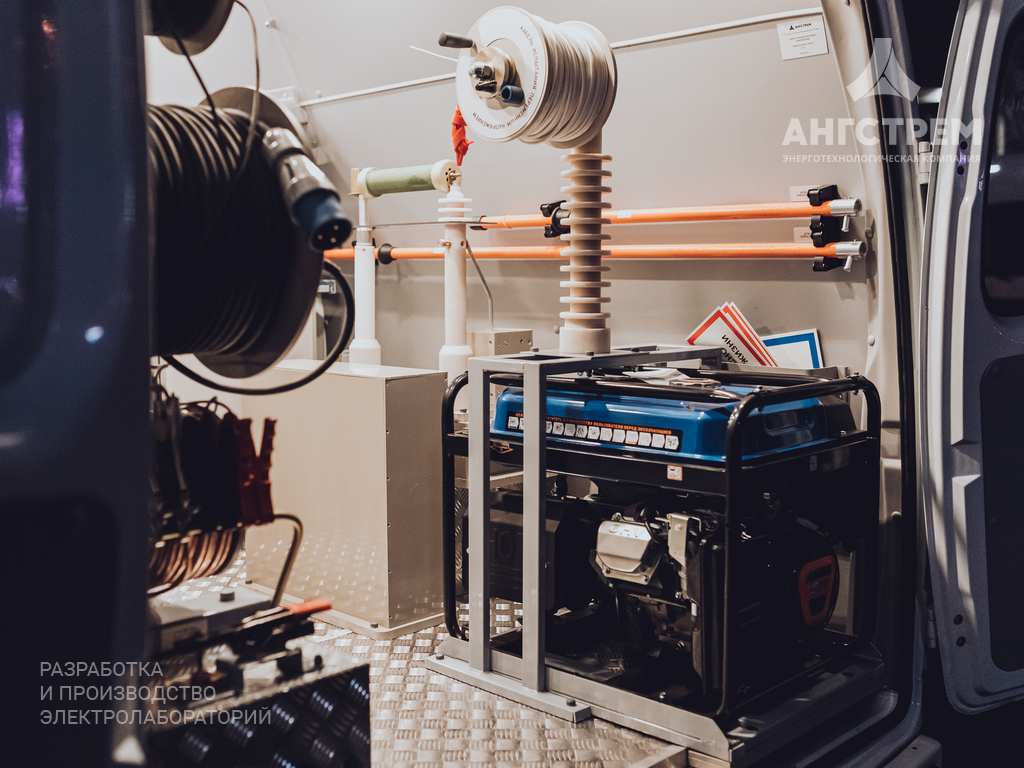

Модуль автономного электропитания Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме.
Виды:
Дизельный генератор / Бензогенератор
Система обеспечения электробезопасности Обеспечение электробезопасности персонала электролаборатории.
Состав:
Модуль контроля безопасности
Датчики положения дверей
Звуковая сигнализация
Световая сигнализация
Кнопка аварийного выключения
Входной расцепитель с видимым разрывом контактов
Комплект автоматических замыкателей
Защитный изолирующий трансформатор

Дополнительная комплектация

Высоковольтная СНЧ-установка
  • Испытание кабелей с изоляцией из сшитого полиэтилена СНЧ-напряжением.
  • Испытание силовых высоковольтных кабелей постоянным напряжением.
  • Измерение тангенса угла диэлектрических потерь.
Класс напряжения кабелей: до 200 кВ (включительно).
Измеритель параметров силовых трансформаторов Выполнение электромагнитных испытаний транформаторов. Функции:
  • измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов,
  • измерение тока и потерь короткого замыкания,
  • измерение коэффициента трансформации,
  • определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов,
  • измерение сопротивления обмоток трансформаторов постоянному току.
Измеритель параметров электроизоляции
Мегаометр
Измерение сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок.
Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое По выбору заказчика.

Наименование Количество
Руководство по эксплуатации 1 шт.
Формуляр 1 шт.
Альбом электрических схем 1 шт.
Программа и методика приемо-сдаточных испытаний 1 шт.
Протокол приемо-сдаточных испытаний 1 шт.
Прочие документы по требованию заказчика Необходимое количество
