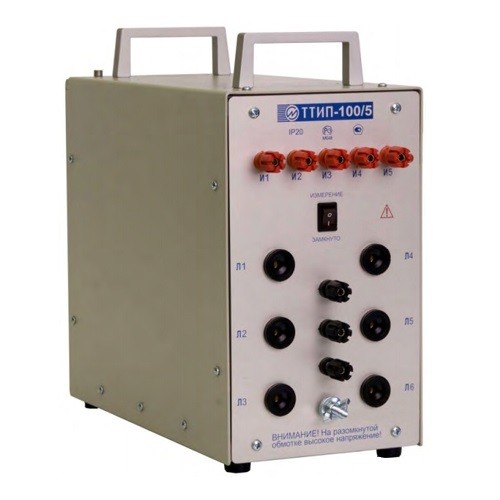

ТТИП-100/5(1) — эталонный трансформатор тока измерительный

Под заказ
Гарантия: 18 мес.
Цена с НДС:0 тг.

Назначение эталонного трансформатора тока измерительного ТТИП-100/5(1)

Эталонный трансформатор тока измерительный ТТИП-100/5(1) предназначен для использования в качестве рабочего эталона в цепях переменного тока частотой 50 Гц и номинальным напряжением до 0,66 кВ включительно при электрических измерениях и поверке по ГОСТ 8.217–2003 трансформаторов тока классов точности 0,2S и менее точных на местах эксплуатации и в лабораторных условиях.

Технические характеристики эталонного трансформатора тока измерительного ТТИП-100/5(1):

Параметр Значение
Класс точности по ГОСТ 23624–2001 0,05
Номинальные значения первичного тока, I1ном, А 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100
Номинальное значение вторичного тока, I2ном, А 5 и 1
Номинальное значение напряжения первичной обмотки, кВ 0,66
Номинальное значение вторичной нагрузки при cos φ = 1, ВА 5 при I2ном = 5 А
2 при I2ном = 1 А
Габаритные размеры, мм, не более 360 × 170 × 310
Масса, кг, не более 20
Наработка на отказ в рабочих условиях применения, ч, не менее 50 000
Средний срок службы, лет, не менее 25
Продолжительность непрерывной работы 20 мин.
Продолжительность нерабочего интервала 20 мин.
Испытательные напряжения обмоток 3 кВ

Комплект поставки ТТИП-100/5(1)

Наименование Количество
1. Эталонный трансформатор тока измерительный ТТИП-100/5(1) 1
2. Свидетельство о поверке 1
3. Руководство по эксплуатации 1
4. Упаковка 1
