РЕТОМ-ВЧ/25 - устройство испытательное

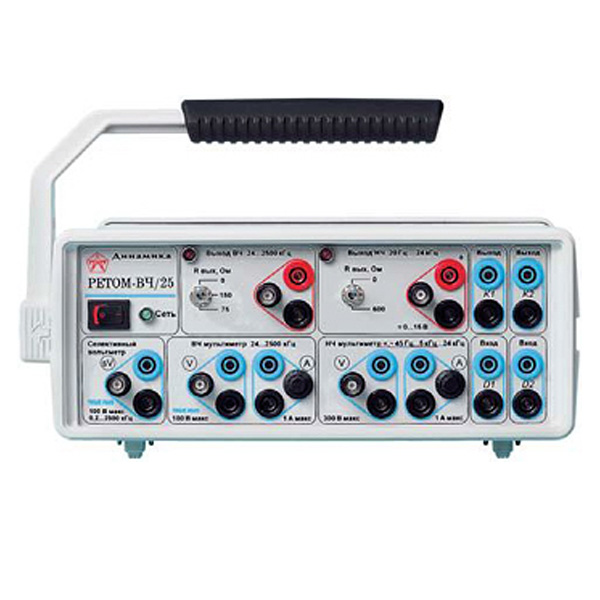

Испытательный комплекс РЕТОМ-ВЧ/25 предназначен для проверки ВЧ аппаратуры каналов РЗ, аппаратуры для приёма и передачи телекоманд РЗ и ПА (ВЧТО-М, АКПА-В, АНКА-АВПА), фильтров присоединения, разделительных фильтров, ВЧ заградителей с элементами настройки и других составляющих ВЧ тракта. Незаменим для специалистов в области релейной защиты, противоаварийной автоматики и связи в электроэнергетике.

Все измерительные, генераторные и вспомогательные узлы системы работают одновременно и независимо друг от друга. Все блоки прибора РЕТОМ-ВЧ/25, и по отдельности, и как измерительный комплекс, управляются с помощью компьютера. Испытательный комплекс заменяет от 10 до 15 обычных приборов и вспомогательных блоков, применяемых при проверке ВЧ оборудования РЗА, и, соответственно облегчает транспортировку. Он позволяет проводить:

- Автоматический или ручной контроль параметров ВЧ аппаратуры каналов РЗА;

- Выдачу протоколов;

- Автоматизированную обработку результатов испытаний.

Область применения испытательного комплекса РЕТОМ-ВЧ/25:

С помощью комплекса РЕТОМ-ВЧ/25 выполняется следующий объем работ:

- проверка и измерение основных параметров и снятие характеристик ВЧ аппаратуры релейной защиты различных типов (например, УПЗ-70, АВЗК-80, ПВЗ, ПВЗ-90(М), ПВЗУ, ПВЗУ-М и др.) с возможностью имитации сигналов, приходящих с релейно-контактных и полупроводниковых устройств РЗА:

- измерение уровня передачи и уровней в контрольных точках

- проверка чувствительности приемника

- проверка перегрузочной способности приемника

- проверка характеристик манипуляции

- измерение различных времен: задержка безынерционного пуска, задержка ЗАПРЕТ АПК (запрет автоконтроля) и т.д.

- анализ правильной работы автоконтроля

- измерение АЧХ приемника (проверка избирательности приемника) и линейного фильтра (ручное и автоматическое)

- измерение выходной мощности передатчика путем измерения тока и напряжения

- измерение входного сопротивления приемника

- наладка ВЧ канала РЗ (измерение затухания ВЧ тракта, измерение запаса по перекрываемому затуханию, измерение уровня помех в канале)

- проверка и измерение основных параметров, снятие характеристик ВЧ устройств противоаварийной автоматики различных типов (например, АНКА-АВПА, АКПА, АКАП-В):

- проверка напряжений питания плат

- проверка АЧХ фильтров (Ф. _ВХ , Ф _ВЧ , Ф _НЧ , Ф. _ВЫХ1 -Ф. _ВЫХ14(24) , и др.)

- проверка АЧХ тракта приема (проверка избирательности приемника)

- определение частоты и напряжения несущих

- измерение частот и напряжений сигналов команд

- проверка напряжений срабатывания и возврата реле управления передачей команд

- проверка приоритета при передаче команд

- проверка длительности посылки команд

- проверка частотной характеристики тракта приема

- проверка избирательности приемника

- балансировка модуляторов

- проверка амплитудной характеристики передатчика

- снятие характеристик усилителя-ограничителя

- определение значения коэффициентов запаса по напряжению срабатывания порогового устройства фильтров приемника

- проверка работы выходных узлов и выходных реле приемника

- проверка работы дискриминатора

- проверка действия сигнализации о неисправности

- проверка частот в канале

- проверка манипуляции

- измерение основных параметров и снятие частотных зависимостей этих параметров для элементов ВЧ тракта:

- разделительного фильтра

- ВЧ кабеля

- фильтра присоединения с конденсатором связи

- ВЧ заградителя

Технические характеристики испытательного устройства РЕТОМ-ВЧ/25:
