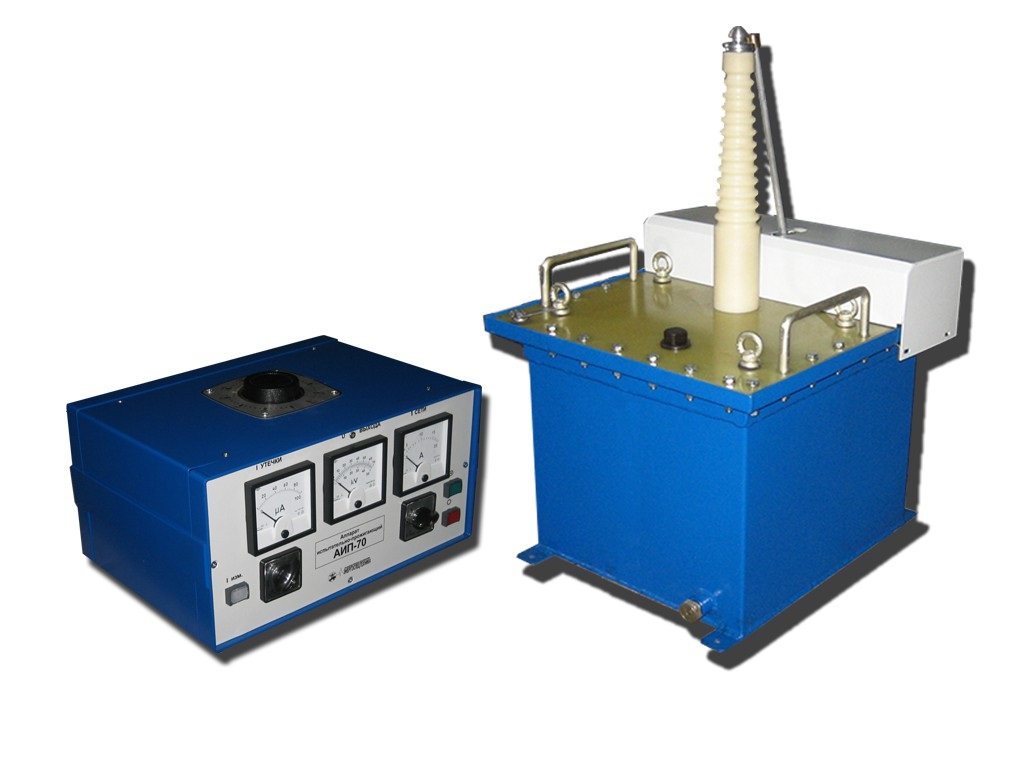

АИП-70 - установка для испытания и прожига изоляции силовых кабелей
Статья о версиях АИП-70.
Назначение аппарата АИП-70:
Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.
Технические характеристики аппарата АИП-70:
Параметр | Значение |
Напряжение питающей сети однофазного переменного тока частотой 50 Гц, В | от 182 до 242 |
Потребляемая мощность, кВт, не более | 2,2 |
Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ | от 10 до 70 |
Рабочий диапазон выходного переменного напряжения, действующее значение, кВ | от 10 до 50 |
Выходной переменный рабочий ток (действующее значение) в режиме КЗ на выходе аппарата, мА, не менее | 40 |
Масса, кг, не более | 140 |
Габаритные размеры блока управления, мм | 386х260х230 |
Габаритные размеры высоковольтного блока, мм | 490х460х710 |
Отличительные особенности аппарата АИП-70:
- За счет специальной конструкции высоковольтного трансформатора и перевода защиты на более “грубый” уровень, при включении режима “прожиг”, аппарат обеспечивает устойчивое горение дуги в месте повреждения, что снижает пробивное напряжение в месте повреждения до уровня позволяющего проводить окончательный прожиг с помощью основного прожигающего блока;
- Предварительный, высоковольтный прожиг используется при пробое изоляции в муфтах и при заплывающих пробоях;
- Аппарат АИП-70 может использоваться для замены испытательного аппарата АИД-70 и ему аналогичных не имеющих функции “прожиг дефектной изоляции”, установленных в передвижных электролабораториях;
- Аппарат АИП-70 защищен свидетельством на полезную модель № 25096.
Комплект поставки АИП-70
Параметр | Значение |
Блок управления | 1 шт. |
Блок высоковольтный | 1 шт. |
Блок защиты | 1 шт. |
Комплект соединительных проводов и кабелей | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Программа и методика аттестации | 1 шт. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Наименование |
СКВИЛ-70 — кабель для подключения к объектам испытаний установок |
