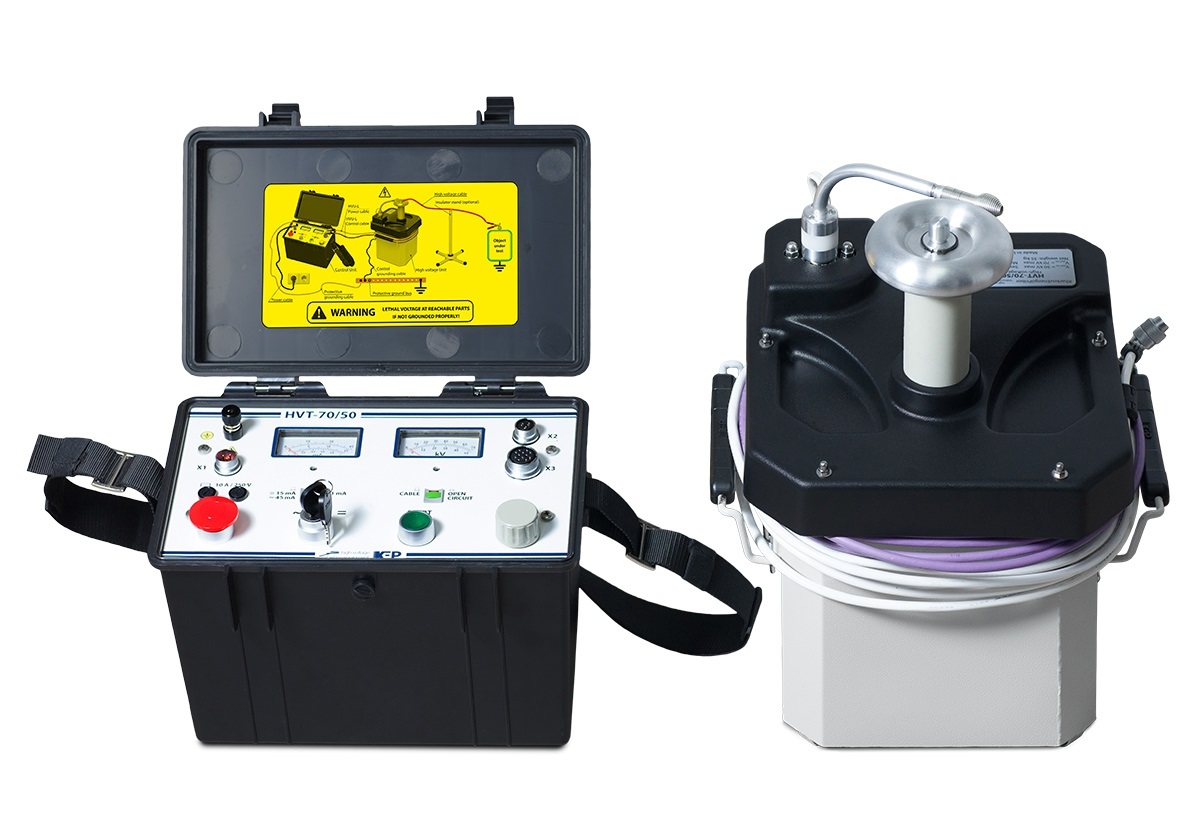

HVT-70/50 - аппарат испытательный диодный
Назначение аппарата испытательного диодного HVT-70/50
Аппарат испытательный диодный HVT-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением 70 кВ, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц в пределах 50 кВ.
Технические данные аппарата испытательного диодного HVT-70/50
Параметр | Значение |
Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
Частота питающей сети, Гц | 50±2 |
Наибольшая потребляемая мощность, кВА, не более | 3 |
Наибольшее выходное напряжение, кВ: | |
- переменное | 50 |
- выпрямленное | 70 |
Наибольший выходной ток, мА: | |
- на переменном напряжении | 44 |
- на выпрямленном напряжении | 14 |
Приведенная погрешность измерения напряжения, %, не более: | |
- переменного напряжения от 2 кВ до 50 кВ | ± 3 |
- выпрямленного напряжения от 2 кВ до 70 кВ | ± 3 |
Приведенная погрешность измерения тока, %, не более: | |
- переменного тока от 0,05 мА до 1,0 мА | ± 3 |
- переменного тока от 1,0 мА до 45,0 мА | ± 3 |
- выпрямленного тока от 0,5 мА до 14,5 мА | ± 3 |
Максимальный ток срабатывания защиты по высокой стороне, мА, не более: | |
- на переменном напряжении | 45 |
- на выпрямленном напряжении | 14,5 |
Габаритные размеры БУ, мм, не более | 266×240×354 |
Масса БУ, кг, не более | 13 |
Габаритные размеры БВН, мм, не более | 360×310×500 |
Масса БВН, кг, не более | 33 |
Средний срок службы, лет | 10 |
Условия Эксплуатации аппарата испытательного диодного HVT-70/50
Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:
Параметр | Значение |
Температура окружающей среды, °С | от -10 до +40 |
Относительная влажность | до 80% при температуре +20 °С |
Атмосферное давление | 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.) |
Комплект поставки HVT-70/50:
№ | Наименование | Количество |
1. | Блок управления | 1 |
2. | Блок высокого напряжения | 1 |
3. | Кабель сетевой (длина 4 м, сечение 3х0,75 мм2) | 1 |
4. | Провод заземления (длина 4 м, сечение 4 мм2) | 2 |
5. | Провод высоковольтный (длина 4 м) | 1 |
6. | Вставка плавкая ВП2 –1, 1.0 А | 2 |
7. | Вставка плавкая ВП3 –1, 10.0 А | 2 |
