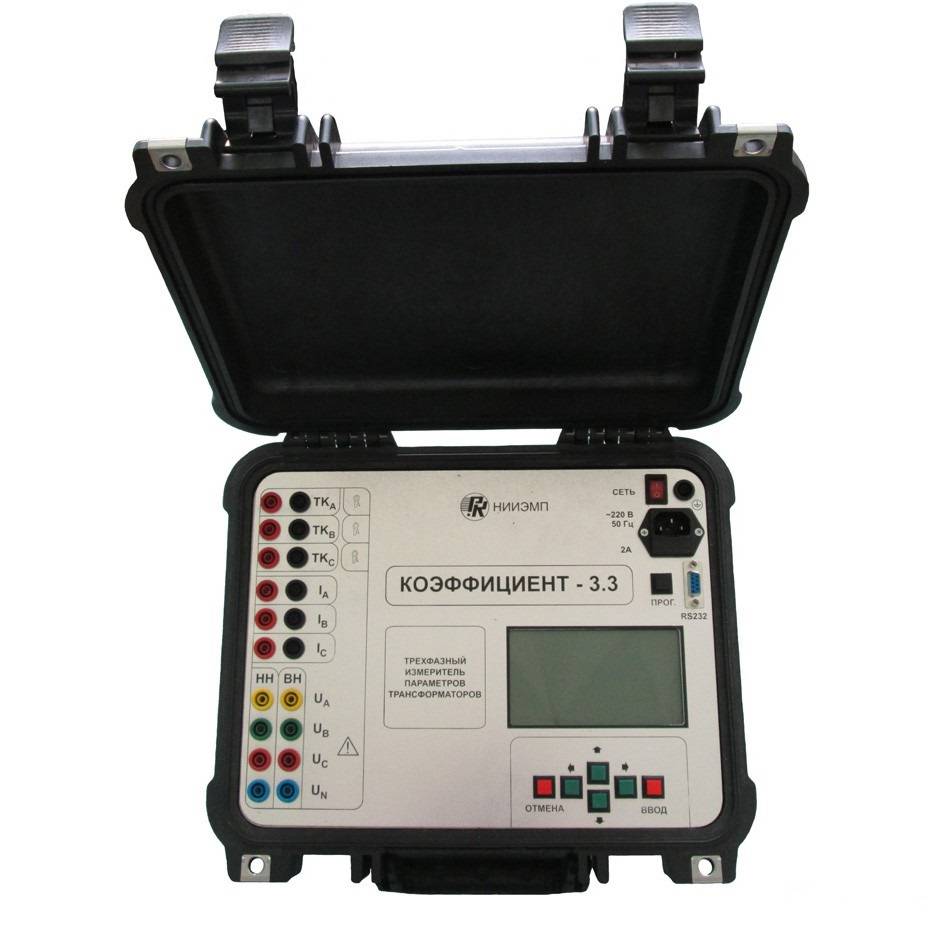

Коэффициент-3.3 — трехфазный измеритель параметров трансформации

Под заказ
Производитель: НИИЭМП
Гарантия: 12 мес.
Межповерочный интервал: 12 мес.
Цена по запросу
Измерительные кабели к прибору поставляются по дополнительному заказу за отдельную плату.
Для работы с прибором Вам необходимо выбрать один из комплектов измерительных кабелей


Назначение трехфазного измерителя параметров трансформации Коэффициент-3.3

Измеритель Коэффициент-3.3 в соответствии с требованиями ГОСТ 3484 и методическими указаниями ОРГРЭС позволяет измерять для трансформаторов всех схем и групп соединения по ГОСТ 30830: коэффициент трансформации; потери холостого хода на малом напряжении; сопротивление короткого замыкания.

Технические характеристики трехфазного измерителя параметров трансформации Коэффициент-3.3

  • Ручной или автоматический выбор предела измерения
  • Программируемое число измерений с индикацией усреднённого значения
  • Энергонезависимая память для 320 результатов измерений
  • Запись результатов в память с меткой времени
  • Гальванически изолированный интерфейс RS232 для подключения к компьютеру
  • Герметичный корпус с защитой класса IP-67 и габаритными размерами 339х295х152 мм.

Виды, диапазоны и допускаемые погрешности измерений трехфазного измерителя параметров трансформации Коэффициент-3.3

Измеряемая величина Обозначение Диапазон измерения Пределы допускаемой относительной основной погрешности измерения, %
Среднеквадратическое значение переменного напряжения (каналы UВН, фазы A, B, C), В UВН 50-500 ±[0,25+0,025•(UВНКUВН-1)]
Среднеквадратическое значение переменного напряжения (каналы UНН, фазы A, B, C), В UНН1 0,5-5

±[0,25+0,025•(UННХКUННХ-1)]
UНН2 5-50
UНН3 50-500
Коэффициент трансформации КТ1

UВН/ Uнн1

±[0,5+0,05•(KТХKТХН-1)]
КТ2

UВН/ Uнн2

КТ3

UВН/ Uнн3

Среднеквадратическое значение переменного тока (каналы I, фазы A, B, C), А I1 0,02-0,2 ±[0,25+0,025•(IХКIХ-1)]
I2 0,20-2
I3 2-20
I4* 20-200

±[1,0+0,1•(I4KI4-1)]*
I5** 200-2000 ±[0,5+0,05•(I5KI5-1)]*
Потери холостого хода на малом напряжении (активная электрическая мощность)
(1,0), Вт
P11 I1UВН ±[0,25+0,025•(PХХКPХХ-1)]
P21 I2UВН
P31 I3 UВН
Потери холостого хода на малом напряжении (активная электрическая мощность)
(0,5), Вт
P12 1. I1
UВН0,5
±[0,5+0,05•(PХХКPХХ-1)]
P22 1. I2
UВН0,5
P32 1. I3
UВН0,5
Сопротивление короткого замыкания, Ом Zкз1 UВН / I1 ±[0,5+0,05•(ZКЗХZКЗХН-1)]
Zкз2 UВН / I2
Zкз3 UВН / I3
Zкз4 UВН / I4 ±[1,5+0,15•(ZКЗ4ZКЗ4Н-1)]*
Zкз5 UВН / I5 ±[1,0+0,1•(ZКЗ5ZКЗ5Н-1)]*
Коэффициент мощности λ от –1,0 до +1,0 Абсолютная 0,05
Частота переменного тока, Гц f от 45 до 65 Абсолютная 0,05Гц
Угол фазового сдвига между напряжением и током, ° Δφ от -180 °до +180 ° Абсолютная 0,25°
*
  • без учета погрешности позиционирования токовых клещей 200А и катушки Роговского 2000А;
    Xн и Xк – начальная и конечная точки диапазона измерения соответственно.

Комплект поставки Коэффициент-3.3

Наименование Количество
Трехфазный измеритель параметров трансформации Коэффициент-3.3 1
Руководство по эксплуатации 1
Кабель для подключения к компьютеру 1
Сетевой шнур 1

Дополнительная комплектация Коэффициент-3.3

Наименование Количество
Измерительный кабель 10 м (изоляция из ПВХ) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 10 м (изоляция из силикона) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 15 м (изоляция из ПВХ) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 15 м (изоляция из силикона) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 2 м (изоляция из ПВХ) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 2 м (изоляция из силикона) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 5 м (изоляция из ПВХ) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
Измерительный кабель 5 м (изоляция из силикона) 3.3, для Коэффициент-3.3 (комплект из 14 кабелей) 1
