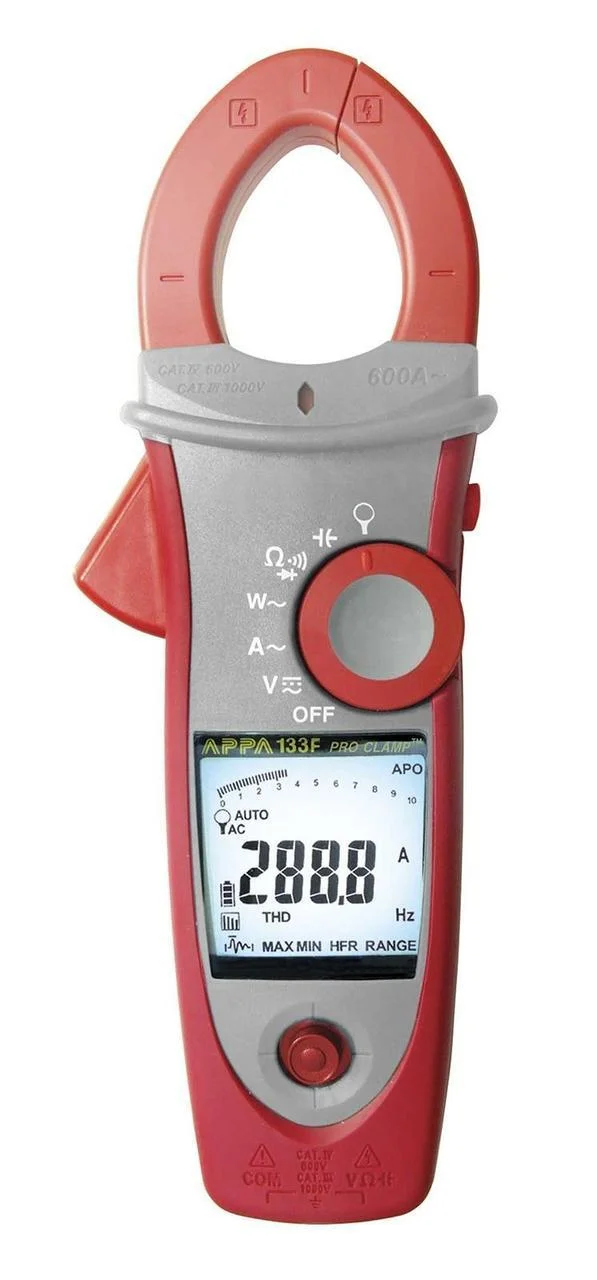

APPA 133F электроизмерительные клещи
Особенности клещей электроизмерительных APPA 133F
- Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя серии sFlex-T)
- Автодетектирование типа сигнала (пост/перем.), фильтр НЧ (LPF)
- Измерение активной мощности до 600 кВт, коэфф. мощности (PF), частоты (ток/ напряжение)
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В)
- Измерение переменного (TRMS) тока: до 600 А
- Регистрация бросков пускового тока (Inrush current)
- Удержание показаний (Smart Data Hold), регистрация макс/ мин/ сред значений тока и напряжения
- Измерение коэф. гармоник (THD,%) , гармоник напряжения и тока (до 25-й)
- Cопротивления (до 100 кОм), прозвонка цепи, тест диодов
- Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз
- ЖК-дисплей с автоподсветкой, графическая шкала, автовыключение
- Навигация в меню с помощь джойстика
- Современный дизайн, противоударное исполнение (допускает падение с высоты до 1,3 м)
- Подсветка места измерения с/д фонариком (в направлении губок клещей)
- Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В)
Сравнительная таблица токовых клещей APPA
| Параметр | Значение |
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC) |
|
| Диапазон измерений (AC/DC) | 0,01 … 100 … 1000 В |
| Разрешение | 0,01В |
| Погрешность измерения (DCV) | ±0,7% + 2 ед. счета |
| Погрешность измерения (ACV) | ±1,0% + 5 ед. счета |
| Полоса частот | 50 Гц … 500 Гц |
|
ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC) |
|
| Диапазон измерений (ACA) | 0,1 …100A… 600 А |
| Разрешение | 0,01 А |
| Погрешность измерения (AC/DC) | ±1,5% + 5 ед. счета |
| Полоса частот | 50 Гц … 500 Гц |
|
ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) |
|
| Предел измерений (50 / 60Гц) | 600 А |
| Погрешность измерения | ±(2,5% + 5 ед. счета) |
| Чувствительность | 10 В / 10 А (скз) |
| Период интегрирования | 100 мс |
|
АКТИВНАЯ МОЩНОСТЬ (W) |
|
| Пределы измерений | 10 кВт … 600 кВт |
| Макс. разрешение | 1 Вт |
| Погрешность измерения | ±2,5% + 5 ед. счета |
|
КОЭФФ. МОЩНОСТИ (PF) |
|
| Диапазон измерений | - 1,00 … +1,00 |
| Разрешение | 0,01 |
| Погрешность измерения | ±3° |
|
СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) |
|
| Диапазон измерений | 0,1 % … 100 % |
| Разрешение | 0,1 |
| Погрешность измерения | ±(3,0% + 10 ед. счета) |
| Чувствительность | 10 В / 10 А (скз) |
| Полоса частот | 45 Гц … 65 Гц |
|
ГАРМОНИКИ (ТОК/НАПРЯЖЕНИЕ) |
|
| Диапазон изм. (№№ гарм.) | 01 … 12 |
| Чувствительность | 10 В / 10 А (скз) |
| Погрешность измерения | ±(5,0% + 10 ед. счета) |
|
ЧАСТОТА |
|
| Основная гармоника | 20 Гц … 10 кГц |
|
(HZ) |
|
| Разрешение | 0,1 Гц |
| Погрешность измерения | ±(0,5% + 3 ед. счета) |
| Чувствительность | 10 В/ 10 А (скз) |
|
СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ |
|
| Пределы измерений | 1 кОм/ 10 кОм/ 100 кОм |
| Макс. разрешение | 0,01 Ом |
| Погрешность измерения | ±(1,0% + 3 ед. счета ) |
| Прозвонка цепи | ≤30 Ом (зв. сигнал частотой 2 кГц) |
|
ИСПЫТАНИЕ P-N ПЕРЕХОДА |
|
| Диапазон измерений | 0,4…0,8 В |
| Погрешность измерения | ±(1,5% + 5 ед. счѐта) |
| Тестовое напряжение ХХ | 3 В |
|
ОБЩИЕ ДАННЫЕ |
|
| Тип преобразователя клещей | датчик Холла |
| Макс. индицируемое число | 10.000 |
| Скорость измерения | 3 изм./с |
| Макс. диаметр провода | 37 мм |
| Источник питания | 9 В х 1 (тип Крона) |
| Ресурс источника питания | 300 ч |
| Автовыключение | 15 мин |
| Условия эксплуатации | 0 °С … 50 °С, отн. влажность не более 80 % |
| Габаритные размеры | 87 х 239 х 51 мм |
| Масса | 380 г |
Комплект поставки APPA 133F
| Наименование | Количество |
| Клещи электроизмерительные APPA 133F | 1 |
| Измерительные провода | 2 |
| Источник питания (установлен) | 1 |
| Транспортная сумка | 1 |
| Руководство по эксплуатации | 1 |
Дополнительная комплектация APPA 133F
| APPA sFlex-10T, клещи электроизмерительные |
| APPA sFlex-18T, клещи электроизмерительные |
