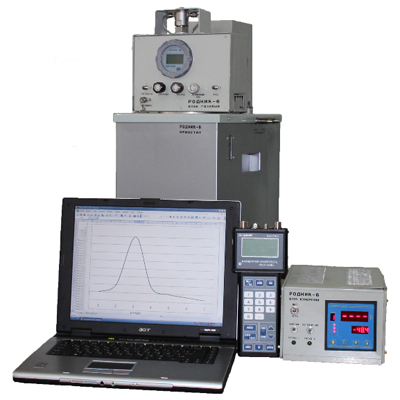

РОДНИК-6 - генератор влажного газа
Назначение генератора РОДНИК-6:
Предназначен для получения паро-газовых смесей (ПГС) с заданной объёмной долей влаги при градуировке и поверке гигрометров проточного типа и представляет собой лабораторное стационарное непрерывнодействующее динамическое устройство для получения парогазовой смеси с заданной влажностью.
Принцип действия генератора основан на методе двух давлений и использовании справочных значений равновесных влажностей насыщения газа надо льдом. Генератор относится к рабочим эталонам второго разряда по ГОСТ 8.547-86.
Генератор применяется в государственных и ведомственных поверочных (калибровочных) лабораториях, а также при проведении научно-исследовательских работ, связанных с получением парогазовых смесей с заданной влажностью.
Для обеспечения работы генератора необходимо:
- Баллон со сжатым азотом давлением более 10 МПа;
- Два сосуда Дьюара обёмом 16 л с жидким азотом.
Показатели конкурентоспособности:
- Возможность градуировки и поверки проточных гигрометров в диапазоне микроконцентраций влаги;
- Простота и оперативность расчёта воспроизводимых влажностей при помощи программного обеспечения с индикацией на мониторе персонального компьютера исходных и конечных параметров измерений;
- Высокая производительность при проведении поверки;
- Возможность быстрого получения газа с необходимым значением влажности.
Технические характеристики генератора РОДНИК-6:
Параметр | Значения |
Диапазон воспроизводимой генератором: - объёмной доли влаги (ОДВ) - температуры точки росы влаги (для нормальных условий) |
0,3…2000 млн -1 -83…-13 °С |
Относительная погрешность при воспроизведении ОДВ | ±2% |
Абсолютная погрешность при воспроизведении температуры точки росы влаги | ±0,2 °С |
Температура термостатирования насытителя генератора | -1…-70 °С |
Давление на выходе из генератора | 0,2…1 МПа |
Расход газа на выходе из генератора | 0,3…2 л/мин |
Температура окружающего воздуха | +15…+25 °С |
Потребляемая мощность, не более | 400 Вт |
Средний срок службы, не менее | 6 лет |
Габаритные размеры: - блок измерений - криостат - газовый блок |
340 × 143 × 200 мм 670 × 353 × 370 мм 500 × 225 × 185 |
Масса: - блок измерений - криостат - газовый блок |
10 кг 20 кг 5 кг |
