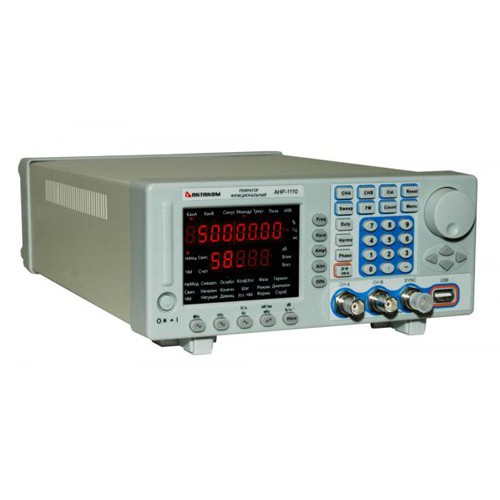

АНР-1110 - функциональный генератор
Генератор АНР-1110 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Краткие характеристики:
- прямой цифровой синтез
- 2 идентичных канала
- форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
- длина записи: 1024 точек
- дискретизация: 100 Мвыб/сек
- разрешение по амплитуде: 8 бит
- режим свипирования
- виды модуляции: частотная модуляция (ЧМ)
- источник модуляции: внутренний, внешний
- выходной импеданс: 50 Ом, высокий
- встроенный частотомер 100 МГц
- аттенюатор: 20 дБ, 40 дБ, 60 дБ
- дисплей: 8 разрядов, 2 строки, LED
- интерфейс USB
- питание: 100...240 В АС ±10%, 50 Гц ± 5Гц
- потребляемая мощность: < 30ВА
Характеристики |
Параметры |
Значение |
Частотные характеристики (канал А и В) |
Частота выходного сигнала |
30 мГц...10 МГц (синус) 30 мГц...1 МГц (кроме синуса) |
Максимальное разрешение |
10 мГц (Fуст<1 МГц) 100 мГц (1 МГц≤Fуст<10 МГц) |
|
Точность установки частоты |
± (50 ppmFуст + 4 е.м.р.) |
|
Амплитудные характеристики (канал А и В) |
Амплитуда выходного сигнала (высокий импеданс) |
1мВпик...20 Впик |
Шаг установки амплитуды |
2 мВпик |
|
Точность установки амплитуды |
± (1%+2мВ) (f=1кГц) |
|
Неравномерность АЧХ |
±10% (1 МГц |
|
Смещение (канал А и В) (высокий импеданс, ослабление 0 дБ) |
Диапазон смещения |
±10 В |
Разрешение |
10мВ |
|
Точность |
± (1%+2 е.м.р.) |
|
Свипирование (канал А и В) |
Тип свипирования |
линейное |
Диапазон свипирования |
полный |
|
Шаг свипирования |
равен разрешению |
|
Цикл свипирования |
10 мс…60 с |
|
Направление свипирования |
вверх, вниз, вверх-вниз |
|
Синусоида (канал А и В) |
Коэффициент гармоник |
≥-40 дБн в диапазоне <1 МГц ≥-35 дБн в диапазоне 1 МГц…5 МГц |
Общие искажения |
≤1% (20Гц…100 кГц, 20 В пик) |
|
Меандр (канал А и В) |
Время нарастания/спада |
≤ 35 нс |
Скважность |
1%...99% |
|
Отношение между каналами А и В |
Частота канала B |
возможность установки частоты канала Bкак гармоника отканала A |
Номер гармоники |
0,1..250 |
|
Частота гармоники |
≤1 МГц |
|
Фазовый сдвиг между каналами |
0…360º |
|
Разрешение |
1º (f≤200 кГц) |
|
|
||
Частотная модуляция |
Несущая частота |
частота канала А |
Модулирующий сигнал |
внутренний сигнал канала B или внешний сигнал |
|
Девиация частот |
0…10% |
|
Выход синхронизации |
Форма сигнала |
меандр, время нарастания/спада ≤20 нс |
Амплитуда |
TTL или CMOS уровень низкий уровень< 0,3 В; высокий уровень > 4 В |
|
Частота |
частота SYNC = частоте выбранного канала частота SYNC=частота канала B при ЧМ |
|
Частотомер |
Частотный диапазон |
1 Гц…100 МГц |
Амплитуда |
200 мВпик…20 Впик |
