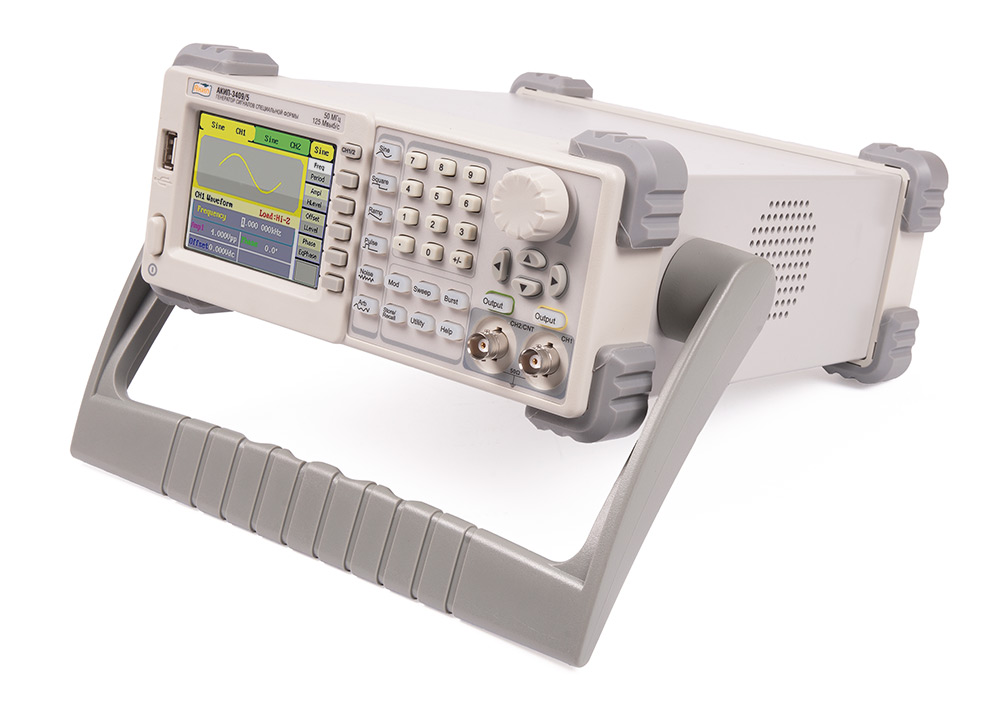

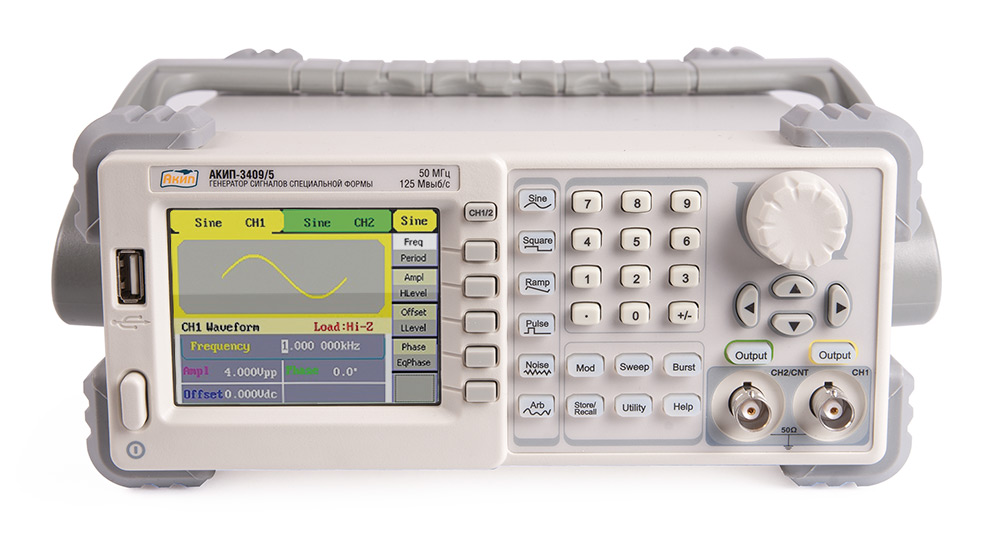

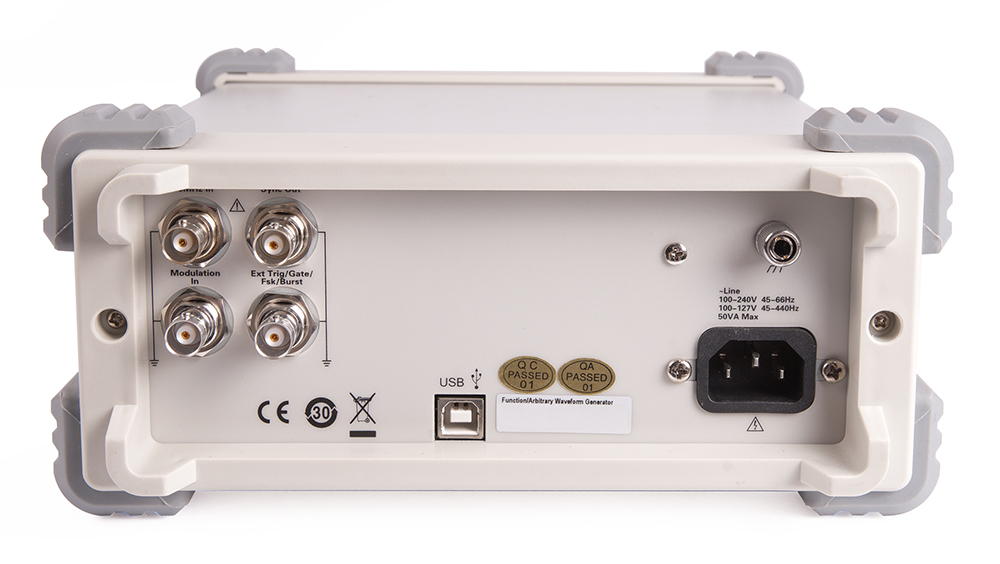

Параметр
|
Значение
|
Выходные параметры (канал 1/канал 2)
|
Частотный диапазон (для синуса)
|
1 мкГц – 50 МГц
|
Разрешение
|
1 мкГц
|
Погрешность установки частоты
|
±1х10-4
|
Выходной уровень
|
Канал 1
|
Канал 2
|
2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц)
|
2 мВпик-пик - 3 Впик-пик (50 Ом)
|
2 мВпик-пик - 5 Впик-пик (50 Ом >10 МГц)
|
4 мВпик-пик - 6 Впик-пик (1 МОм)
|
4 мВпик-пик - 20 Впик-пик (1 МОм ≤ 10 МГц)
|
|
4 мВпик-пик - 10 Впик-пик (1 МОм > 10 МГц)
|
Выходное сопротивление
|
1 МОм/ 50 Ом
|
Синусоида
|
Погрешность установки уровня на 100 кГц
|
±(0,3 дБ + 1 мВпик-пик)
|
Фазовый шум
|
-180 дБн/Гц при отстройке 10 кГц
|
КНИ (коэффициент нелинейных искажений)
|
< 0,2 % (до 20 кГц, 1 Впик-пик)
|
Коэффициент гармоник
|
≤ -60 дБн до 1 МГц
|
<-53 дБн до 5 МГц
|
< -35 дБн до 25 МГц
|
<-32 дБн до 50 МГц
|
Постоянное смещение
|
Диапазон (в зависимости от выходного уровня)
|
Выходная амплитуда при изменении постоянного смещения не нормируется
|
Канал 1: ±5 В (50 Ом) В; ±10 В (1 МОм)
|
Канал 2: ±1,5 В (50 Ом) В; ±3 В (1 МОм)
|
Погрешность установки
|
±(1 % от смещения +3 мВ)
|
Меандр
|
Частотный диапазон
|
1 мкГц – 25 МГц
|
Время нарастания/спада
|
< 12 нс
|
Выброс
|
<5 %
|
Перестраиваемая скважность
|
20 – 80 % (до 10 МГц)
|
40 – 60 % (до 20 МГц)
|
50 % (до 25 МГц)
|
Погрешность установки скважности
|
±1 % + 20 нс (для скважности 50 %)
|
Джиттер
|
0,01 %
|
Пила, треугольник
|
Диапазон частот
|
1 мкГц – 300 кГц
|
Нелинейность
|
<0,1%
|
Перестраиваемая скважность
|
0,0 – 100,0%
|
Импульс
|
Диапазон частот
|
500 мкГц – 5 МГц
|
Длительность импульса
|
От 16 нс (разрешение 8 нс)
|
Время нарастания/спада
|
< 7 нс
|
Диапазон изменения скважности
|
0,1% - 99,9%
|
Выброс
|
<5%
|
Джиттер
|
8 нс
|
Белый шум
|
Полоса частот (белый шум)
|
50 МГц
|
Произвольная форма (СПФ)
|
Диапазон частот
|
1 мкГц – 5 МГц
|
Длина памяти
|
16 тысяч точек
|
Разрешение ЦАП
|
14 бит
|
Частота дискретизации
|
125 МГц
|
Память
|
10 ячеек
|
Параметры сигнала
|
Минимальное время нарастания 7 нс, джиттер 8 нс
|
Пакетный режим
|
Формы сигналов
|
Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
|
Виды запуска
|
По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу
|
Нач./конеч. фаза
|
0° - +360°
|
Период повторения
|
1 мкс – 500 с
|
Источник строб-импульса
|
Внешний
|
Источник синхронизации
|
Внешний, внутренний, ручной
|
АМ, ЧМ
|
Формы несущей
|
Синус, меандр, пила, произвольная
|
Источник модуляции
|
Внешний/внутренний
|
Модулирующее колебание (внутреннее)
|
Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц)
|
Девиация частоты
|
0 – 0,5*полоса пропускания, разрешение 10 мкГц
|
Коэффициент АМ
|
0 - 120 % (АМ)
|
ФМ
|
Формы несущей
|
Синус, меандр, пила, произвольная
|
Источник модуляции
|
Внешний/внутренний
|
Модулирующее колебание (внутреннее)
|
Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
|
Диапазон установки девиации фазы
|
0º - 360,0º, разрешение 0,1º
|
ЧМН, АМН
|
Формы несущей
|
Синус, меандр, пила, произвольная
|
Источник модуляции
|
Внешний/внутренний
|
Модулирующее колебание (внутреннее)
|
Меандр (скважность 50 %, частота 2 мГц – 50 кГц)
|
ШИМ
|
Диапазон частот
|
500 мкГц – 10 МГц
|
Формы несущей
|
Синус, меандр, пила, произвольная
|
Источник модуляции
|
Внешний/внутренний
|
Уровень внешней модуляции
|
-6 В - +6 В
|
ГКЧ
|
Формы несущей
|
Синус, меандр, пила, произвольная
|
Время качания
|
1 мс - 500 с
|
Закон качания
|
Линейный или логарифмический
|
Тип качания
|
Возрастание или убывание
|
Частотомер
|
Частотный диапазон
|
100 мГц - 200 МГц
|
Разрешение
|
6 разрядов
|
Измерения
|
Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)
|
Статистика
|
относительные значения (PPM)
|
Входной импеданс
|
1 МОм/ 50 Ом
|
Чувствительность
|
50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц)
|
Общие данные
|
ЖК-дисплей
|
Цветной графический, диагональ 9 см, разрешение: 320х240
|
Напряжение питания
|
220 В (±15 %), 50 / 60 Гц
|
Габаритные размеры
|
105 × 229 × 280 мм
|
Масса
|
2,6 кг
|
